Элементы управления и функции
Руководство пользователя
106
Элементы управления и функции

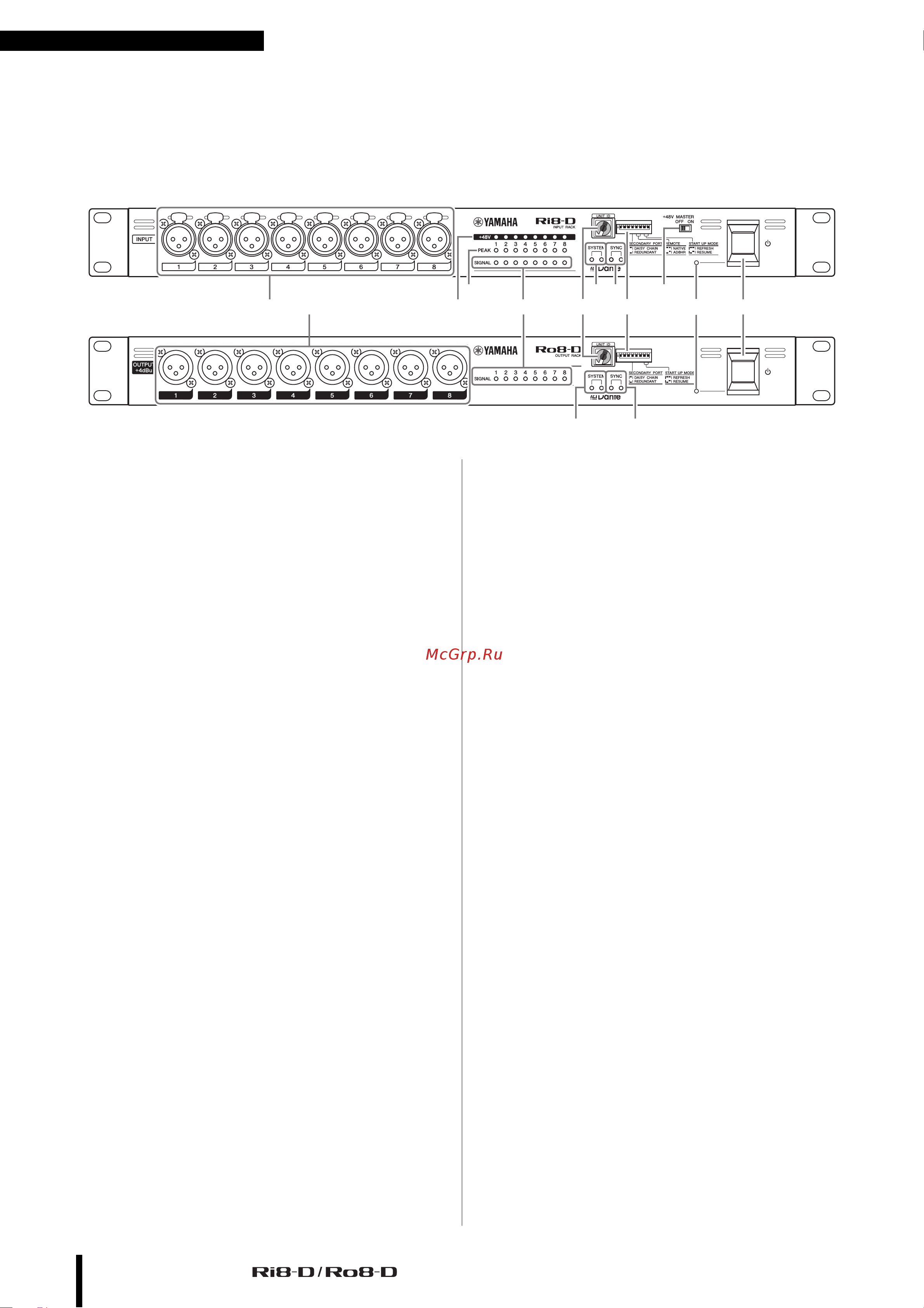

Передняя панель
1 Разъемы [INPUT] 1–8 (только Ri8-D)
Это сбалансированные аналоговые разъемы типа
XLR-3-31 для входных каналов. Входной уровень
от –62 дБ отн.ур. до +10 дБ отн.ур. Через эти
входные разъемы возможна подача фантомного
питания +48V на нуждающиеся в нем устройства.
ПРИМЕЧАНИЕ
При регулировке усиления внутреннего
предусилителя в диапазоне от +17 дБ до +18 дБ
происходит внутреннее переключение PAD –
включение или выключение. Не забывайте, что при
разнице между «горячим» и «холодным»
сопротивлением внешнего устройства,
подключенного к гнезду INPUT, может генерироваться
шум, когда используется фантомное питание.
2 Разъемы OUTPUT +4 dBu 1–8
(только Ro8-D)
Это сбалансированные разъемы типа XLR-3-32,
которые служат для вывода аналоговых сигналов
из соответствующих выходных каналов данного
модуля. Номинальный выходной уровень – +4 дБ
отн.ур.
3 Индикаторы [+48V] (только Ri8-D)
Горят при включении фантомного питания +48V
для соответствующих входных каналов.
Переключение источника фантомного питания
может выполняться с цифровой микшерной
консоли или из компьютерного приложения.
Следует учитывать, однако, что при установке
общего выключателя [+48V MASTER]
в положение OFF (выкл.) подача фантомного
питания не происходит даже при подключенном
питании к отдельным каналам (индикаторы
питания +48 В при этом будут мигать).
Индикаторы +48V также служат для индикации
ошибок: если произойдет ошибка, мигают
индикаторы всех каналов.
ВНИМАНИЕ!
• Выключите фантомное питание, если его подача
не требуется.
• Включая фантомное питание, проверьте, что
к соответствующим разъемам [INPUT] не
подключены другие устройства, кроме устройств
с фантомным питанием, например конденсаторных
микрофонов. Подача фантомного питания на
устройство, не требующее такого питания, может
привести к повреждению подключенного устройства.
• Не подключайте и не отсоединяйте устройство от
разъема INPUT, когда применяется фантомное
питание. При несоблюдении этого требования
возможно повреждение подключенного устройства
и/или данного модуля.
• Для предотвращения повреждения динамиков
обязательно выключайте усилители мощности и/или
активные динамики перед включением или
выключением фантомного питания. Кроме того,
перед включением или выключением фантомного
питания рекомендуется установить минимальные
значения на всех выходных контроллерах цифровой
микшерной консоли. Внезапные пики высокого
уровня, вызванные переключением, могут привести
к повреждению оборудования или потере слуха
у присутствующих.
4 Индикаторы [PEAK] (только Ri8-D)
Горят красным цветом, когда уровень сигнала
соответствующего канала достигает или
превышает –3 децибела полной шкалы.
Индикаторы PEAK также служат для индикации
ошибок: если произойдет ошибка, мигают
индикаторы всех каналов.
5 Индикаторы [SIG] (сигнал)
Горят зеленым цветом, когда уровень сигнала
соответствующего канала достигает или
превышает –34 децибела полной шкалы.
Индикаторы SIG также служат для индикации
ошибок: если произойдет ошибка, мигают
индикаторы всех каналов.
6 Поворотный переключатель [UNIT ID]
Этот поворотный переключатель позволяет
задать числовой идентификатор, по которому
подключенные устройства распознают это
устройство Ri8-D/Ro8-D. Идентификатор
устройства UNIT ID должен быть уникальным
номером в сети, чтобы устройство Ri8-D/Ro8-D
могло передавать и принимать аудиосигналы по
сети Dante.
Поворотный переключатель следует
использовать, когда питание этого модуля
выключено (OFF). В противном случае настройка
идентификатора будет неэффективна.
1
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1
12 B3
4
5A
0
78
78
69
10
