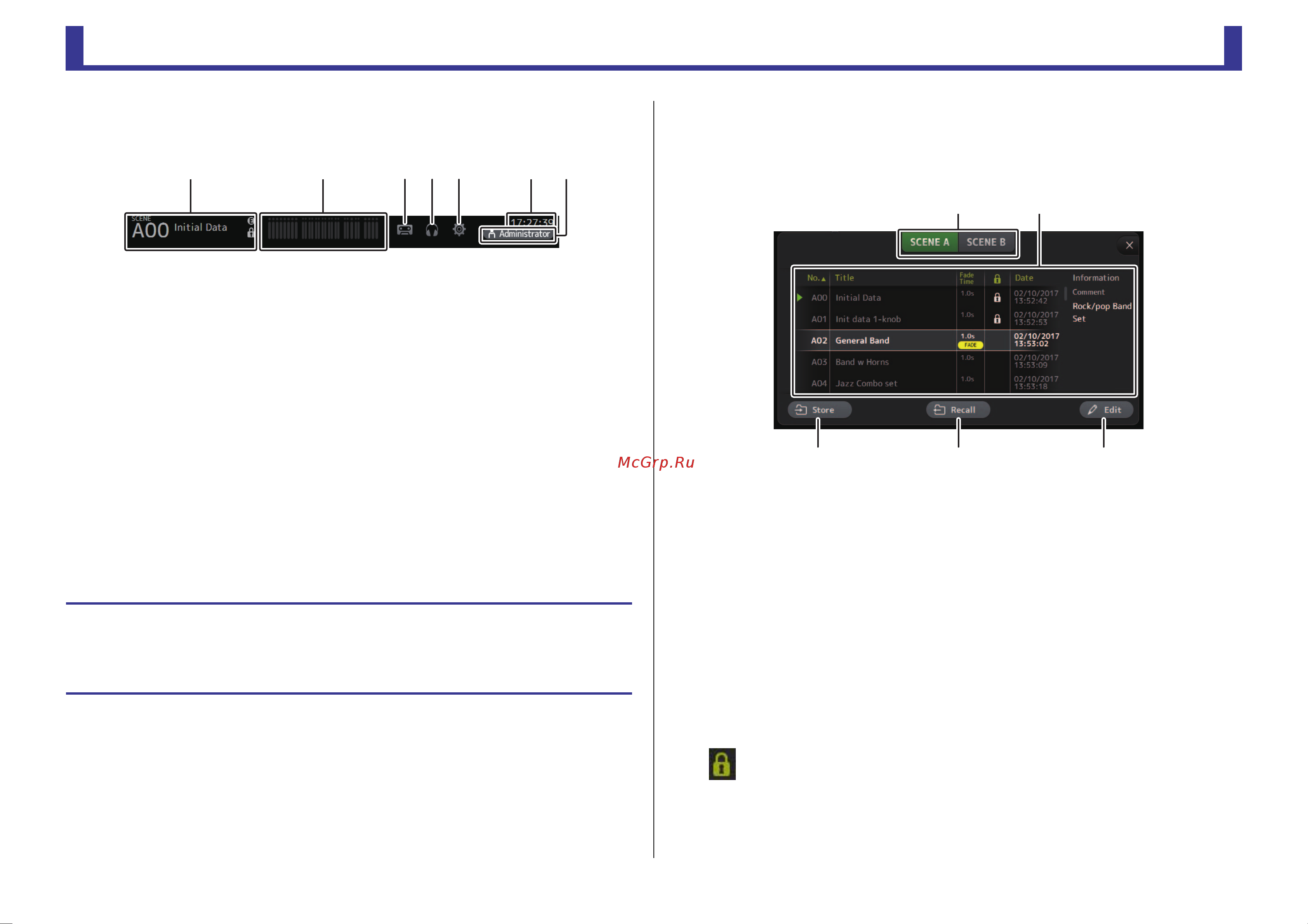

Панель инструментов
Справочное руководство
TF series
-
11
-
Панель инструментов
Обеспечивает доступ к тем функциям, которые используются чаще других, и к
параметрам системы.
Панель инструментов отображается независимо от содержания экрана.
1 Служит для перехода к экрану SCENE.
2 Служит для перехода к экрану METER. (стр. 14)
3 Служит для перехода к экрану RECORDER. (стр. 15)
4 Служит для перехода к экрану MONITOR. (стр. 19)
5 Служит для перехода к экрану SETUP. (стр. 22) (версия 3.0 и последующие)
6 Здесь отображается текущее время. (стр. 42)
7 Служит для перехода к экрану LOGIN. (стр. 44) (версия 3.0 и последующие)
Вместе со значком отображается имя текущего пользователя, который вошел в
систему.
Кроме того, для указания соответствующего состояния могут отображаться
приведенные ниже элементы.
ACCESS: к консоли осуществляется доступ от накопителя USB, подсоединенного
к разъему USB.
CUE: включена функция CUE.
OSCILLATOR: включена функция OSCILLATOR.
Quick Config: используется функция Quick Config. (версия 2.0 и последующие)
Экран SCENE
Позволяет управлять сохраненными настройками микшера, или Scene.
При загрузке набора Scene можно защитить некоторые настройки от перезаписи
настройками, содержащимися в наборе Scene. Эта функция называется Recall Safe.
1 Кнопка выбора списка Scene
Позволяет переключаться между различными списками наборов Scene.
SCENE A: Позволяет отображать список Scene A.
SCENE B: Позволяет отображать список Scene B.
2 Список Scene
Здесь отображаются наборы Scene, сохраненные в списке Scene.
Чтобы упорядочить список по заголовку какого-либо столбца, следует выбрать
соответствующий столбец. (Сортировка элементов списка по заголовку Information
невозможна.)
Чтобы выбрать определенный набор Scene, следует коснуться соответствующей строки.
Соответствующий набор Scene будет выделен. Этот набор можно будет сохранить,
вызвать или отредактировать.
Напротив набора Scene, загруженного в настоящее время, отображается зеленый
треугольник.
Значок блокировки будет отображаться или скрываться при каждом нажатии столбца
. Если этот значок в определенной области отображается, то соответствующий
набор Scene защищен от записи.
Дата последнего сохранения набора Scene отображается в столбце Date.
В столбце Fade Time (версия 4.0 и последующие) указано, включена ли функция FADE
TIME, а также значение времени.
Вызов экранов конфигурации
При прикосновении к значку отображается соответствующий экран конфигурации.
Чтобы вернуться к предшествующему экрану, следует еще раз коснуться значка или
коснуться кнопки закрывания ([X]) в верхнем правом углу экрана.
ձղճմյնշ
䐟䐠
䐡䐢 䐣
