Руководство пользователя YVC-1000
8

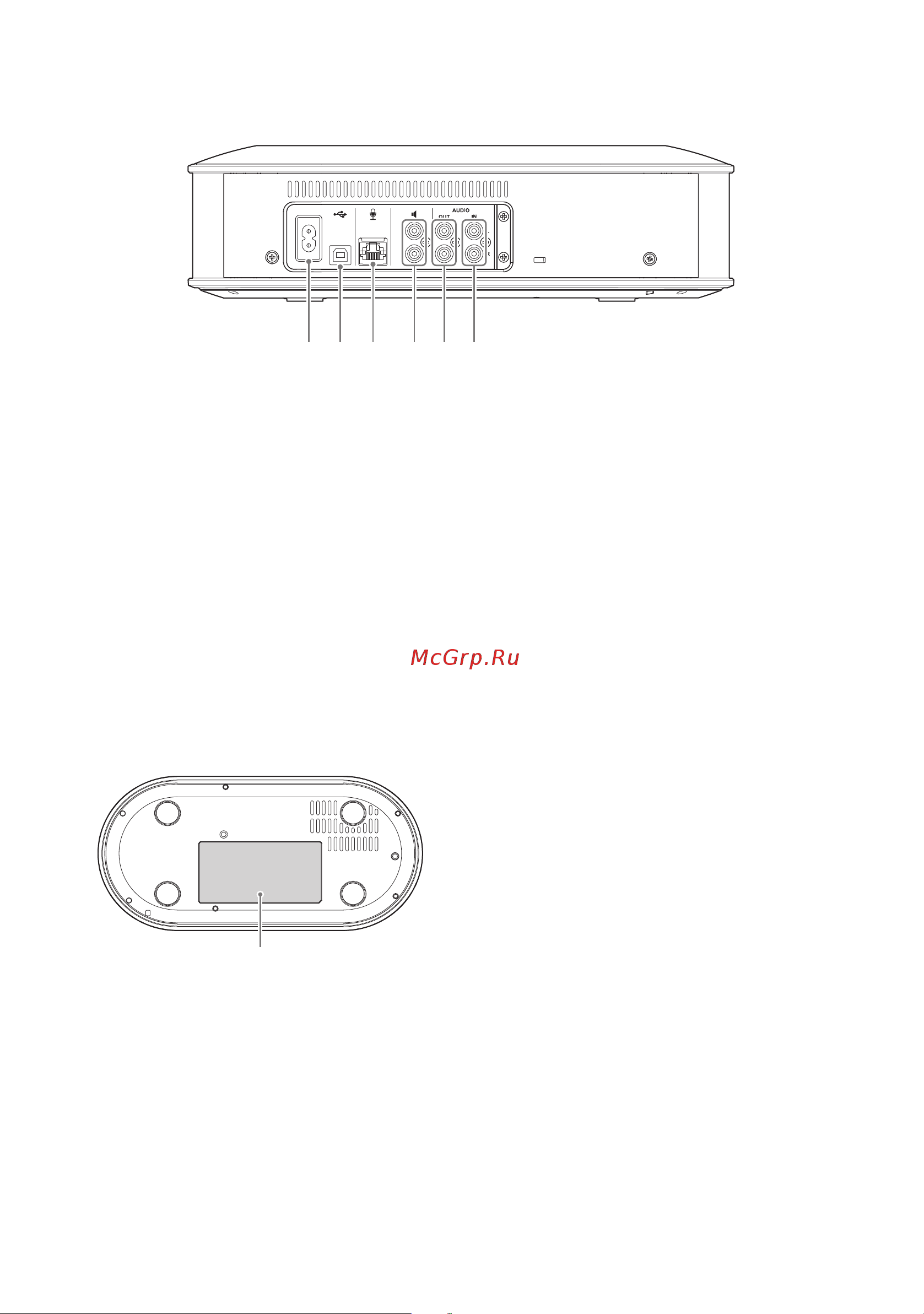

■ Тыльная сторона
1 Разъем электропитания
Используется для подключения прилагаемого
провода электропитания.
2 USB-порт
Используется для подключения устройства к PC или
Mac с помощью прилагаемого USB-кабеля.
3 Разъем микрофона
Используется для подключения прилагаемого
микрофона с помощью микрофонного кабеля.
4 Разъемы внешних динамиков
Используются для подключения динамиков со
встроенным усилителем.
5 Разъемы аудиовыхода (AUDIO OUT)
Используется для подключения к разъемам
аудиовхода системы видеоконференцсвязи.
6 Разъемы аудиовхода (AUDIO IN)
Используется для подключения к разъемам
аудиовыхода системы видеоконференцсвязи.
Внешние микрофоны также могут быть подключены
к устройству с помощью настроек приложениями
«YVC-1000 Configurator». (→ страница 26)
■ Нижняя сторона
1 Табличка с техническими данными
Содержит следующую информацию.
Model No.: Номер модели устройства
SERIAL LABEL: Серийный номер устройства
123 456
1
