Руководство пользователя YVC-1000
9

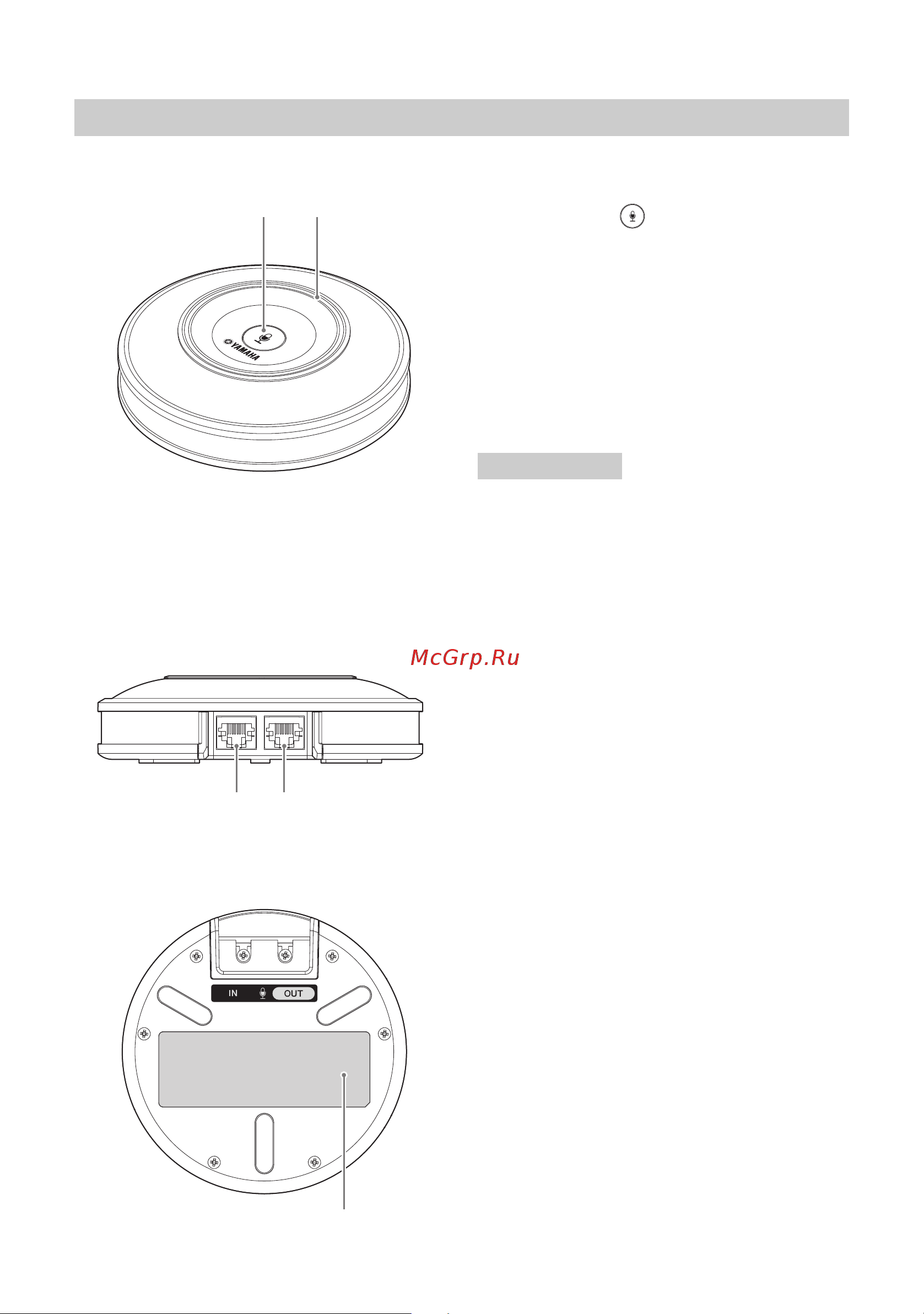

■ Верхняя часть
1 Кнопка временного отключения
микрофона ( )
Нажмите, чтобы временно отключить (выключить
звук) микрофон. Для того, чтобы отменить функцию
временного выключения звука, нажмите эту кнопку
еще раз.
2 Индикатор состояния микрофона
Гори т зеленым, когда микрофон включен. Мигает
красным, когда микрофон временно отключен.
Когда включенный микрофон улавливает звук речи,
индикатор загорается ярче.
Если индикатор быстро мигает красным,
необходимо обновить встроенное программное
обеспечение данного устройства до версии 3.12 и
выше.
Зайдите на веб-сайт, указанный на обложке данного
руководства, и загрузите встроенное программное
обеспечение устройства.
■ Боковая сторона
1 Входной разъем (IN)
Используется для подключения дополнительного
микрофона (YVC-MIC1000EX) с помощью
микрофонного кабеля.
2 Выходной разъем (OUT)
Используется для подключения Уст ро й с т ва
управления с помощью микрофонного кабеля.
■ Нижняя сторона
1 Табличка с техническими данными
Содержит следующую информацию.
Model No.: Номер модели устройства
SERIAL LABEL: Серийный номер устройства
Микрофон (YVC-MIC1000)
12
Примечание
