10

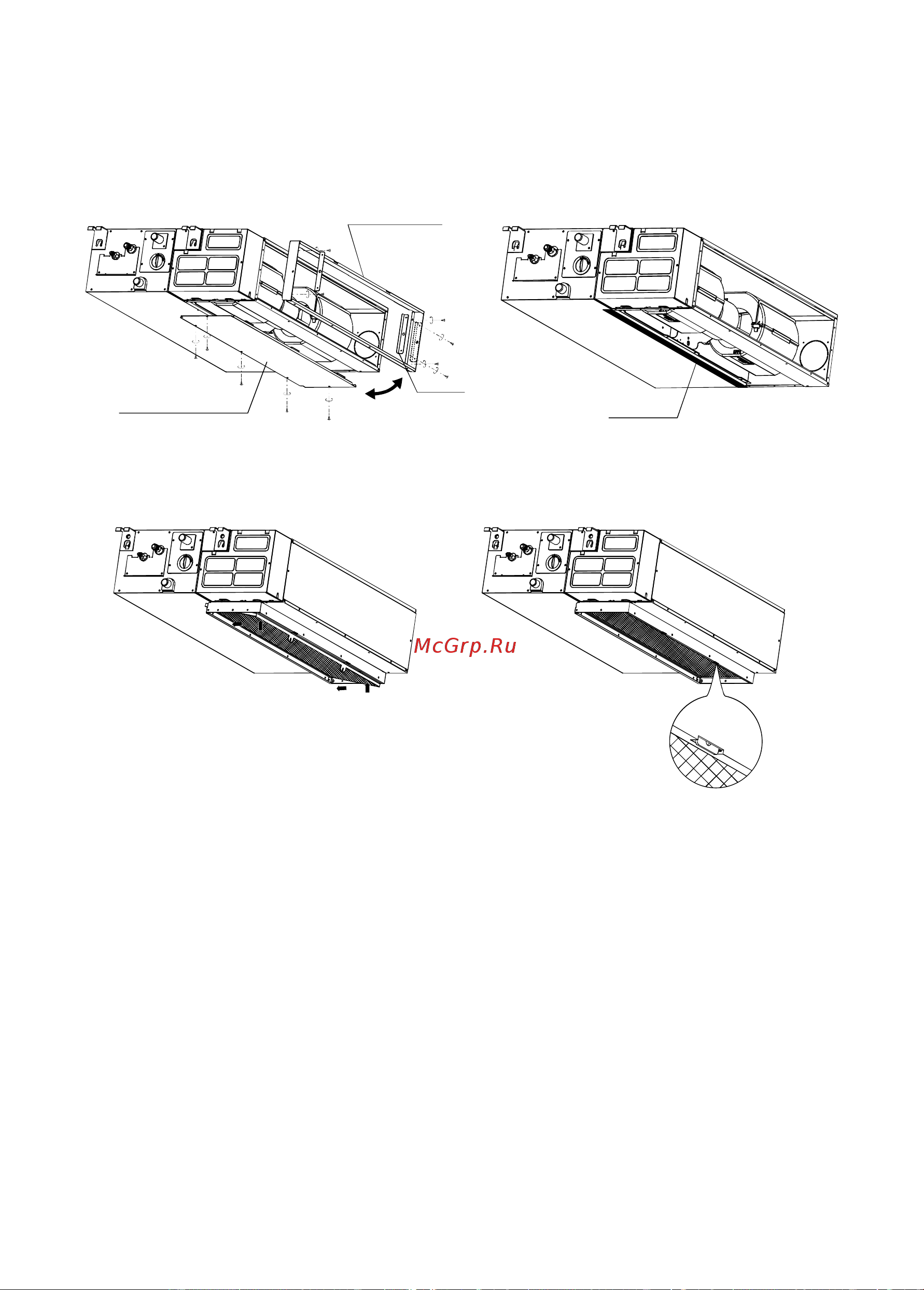

Настройка забора воздуха снизу внутреннего блока.
1. Снимите заглушку и воздухозаборный фланец,
отсоедините скобы.
3. Установите воздушный фильтр, для чего поме-
стите его под небольшим наклоном в воздухоза-
борный фланец и прижмите.
4. Фильтр должен зафиксироваться защёлками
воздухозаборного фланца. Установка завершена.
2. Наклейте прилагаемую уплотнительную ленту
как показано на рисунке, после чего поменяйте
местами заглушку и воздухозаборный фланец.
Воздухозаборный
фланец
Скоба
Заглушка
Уплотнение
IM-duct_KSKT_DK11-03.01.04.indd 10IM-duct_KSKT_DK11-03.01.04.indd 10 09.11.2010 17:14:2709.11.2010 17:14:27
