МОНТАЖ ВНУТРЕННЕГО БЛОКА

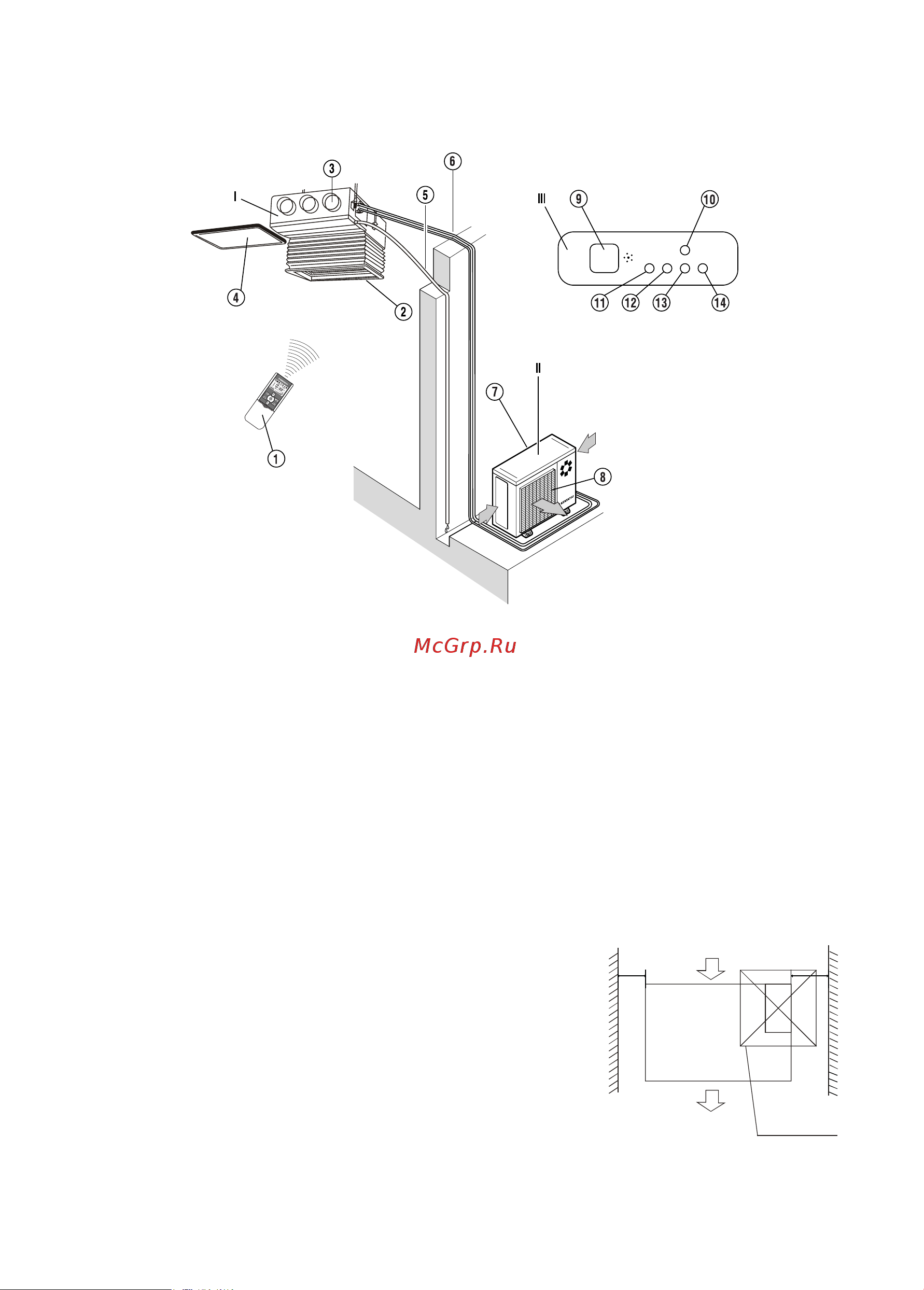

НАИМЕНОВАНИЕ ЧАСТЕЙ КОНДИЦИОНЕРА:
I – Внутренний блок
1. Пульт дистанционного управле-
ния
2. Воздухозаборная часть
3. Подача воздуха
4. Воздухоочистительный фильтр
(опция)
5. Дренажный шланг
6. Трубопровод
II – Наружный блок
7. Воздухозаборная решетка
8. Воздуховыпускная решетка
III – Панель управления и
индикации
9. Приемник сигналов пульта ДУ
10. Кнопка включения вручную
11. Индикатор рабочего режима
12. Индикатор работы по таймеру
13. Индикатор оттайки инея
14. Индикатор неисправности.
ПРИМЕЧАНИЕ
• На рисунках показано схематичное изображение кондиционера, поясняющее проводимые с ним работы.
Его реальный внешний вид может незначительно отличаться.
1. Выбор места установки
• Медные трубки холодильного контура должны быть изолированы те-
плоизоляцией.
• Вокруг кондиционера необходимо предусмотреть достаточно сво-
бодного пространства для монтажа и технического обслуживания.
• Потолок, на который монтируется внутренний канальный блок, дол-
жен быть горизонтальным и достаточно прочным, чтобы выдерживать
вес блока.
• Не должно быть препятствий входу и выходу воздуха из кондиционера.
• Выходящий из кондиционера воздух должен равномерно распреде-
ляться по помещению.
• Доступ к месту подключения труб холодильного контура и дренажа
должен быть легким и удобным.
• Кондиционер не должен находиться рядом с источниками тепла, нагревательными приборами.
checking orifice
600mmX600mm
300mm or more
200mm or more
Рис. 1
