11
5. МОНТАЖ НАРУЖНОГО БЛОКА
Меры безопасности при монтаже наружного блока
Поверхность, на которую устанавливается наружный блок
кондиционера, должна быть жесткой, чтобы не возраста-
ли шум и вибрация.
• Выберите такое направление выхода воздуха из на-
ружный блока, чтобы воздушный поток не встречал
препятствий.

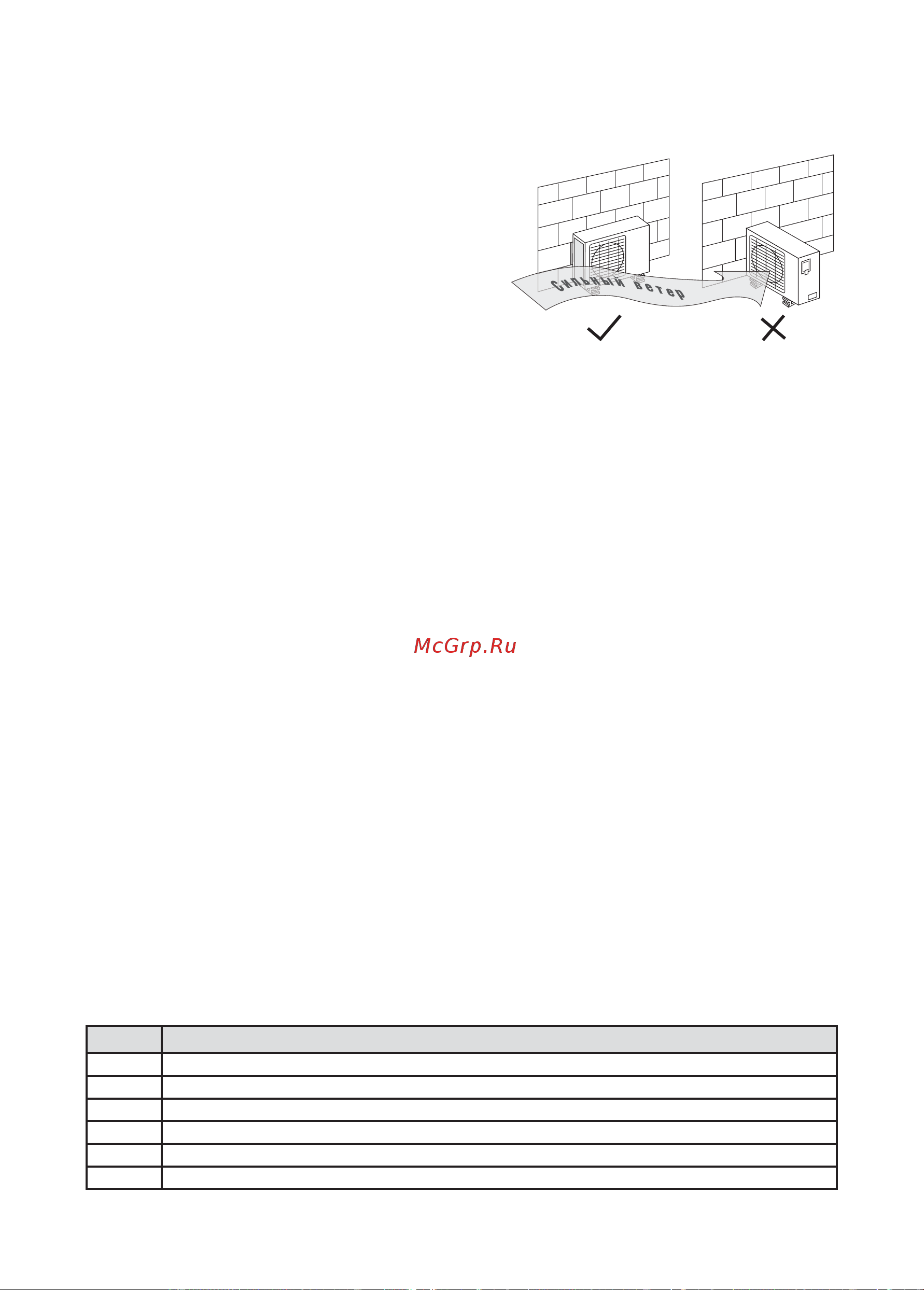

• Если в том месте, где устанавливается наружный блок
кондиционера, бывает сильный ветер (например, на
морском побережье), разместите блок вдоль стены
или установите ограждение. В противном случае вен-
тилятор кондиционера не сможет нормально работать
при сильном ветре (рис.7).
• При монтаже наружного блока кондиционера на стене его крепление должно соответствовать техниче-
ским требованиям, указанным на схеме.
• Монтировать блок можно на кирпичную или бетонную стену или стену аналогичной прочности.
• Соединение крепежного кронштейна со стеной и кондиционером должно быть прочным, устойчивым и
надежным.
• Убедитесь, что тепло от конденсатора отводится беспрепятственно.
• Не должно быть преград выходящему из наружного блока кондиционера воздушному потоку
• Если над внешним блоком установлен навес, защищающий его от дождя и солнечных лучей, убедитесь, что
он не мешает отводу тепла от конденсатора.
• Свободное пространство вокруг наружного блока должно быть не менее указанных на рис. 8.
• Входящий и выходящий из кондиционера потоки воздуха не должны быть направлены на животных и
растения.
• Место должно быть удобным для монтажа, сухим, с хорошим доступом воздуха, но без сильного ветра.
• Поверхность, на которую устанавливается наружный блок кондиционера, должна быть достаточно проч-
ной, чтобы выдержать его вес. Наружный блок надо размещать так, чтобы не создавался сильный шум и
вибрация.
• Шум и воздушный поток от наружного блока не должны мешать соседям владельца кондиционера (не раз-
мещайте блок возле соседских окон).
Перемещение наружных блоков
1. При такелажных работах наружный блок крепится стальными стропами диаметром не менее 6 мм.
2. Для предотвращения механических повреждений в местах контакта строп с корпусом блока необходимо
расположить прокладки из мягкого листовоко материала.
3. Для предотвращения опрокидывания блока закрепите его на поддоне при транспортировании или прове-
дении такелажных и монтажных работ.
4. Центр тяжести блока не совпадает с его геометрическим центром, поэтому будьте осторожны при пере-
мещении блока, чтобы он не упал.
5. Не переносите блок держа его за воздухозаборную решетку, иначе она деформируется. Не касайтесь вен-
тилятора руками или какими-либо предметами.
6. Не наклоняйте блок на угол более 45
о
и не кладите его на боковую сторону.
7. Сделайте бетонный фундамент.
8. Надежно прикрепите ножки блока к фундаменту, чтобы он не упал при сильном ветре.
№п/п Описание
1 Наружный блок
2 Защита от вибрации
3 Винт M10
4 Дренаж (100х150)
5 Дренаж
6 Строительное отверстие (100х150)
Рис. 7
