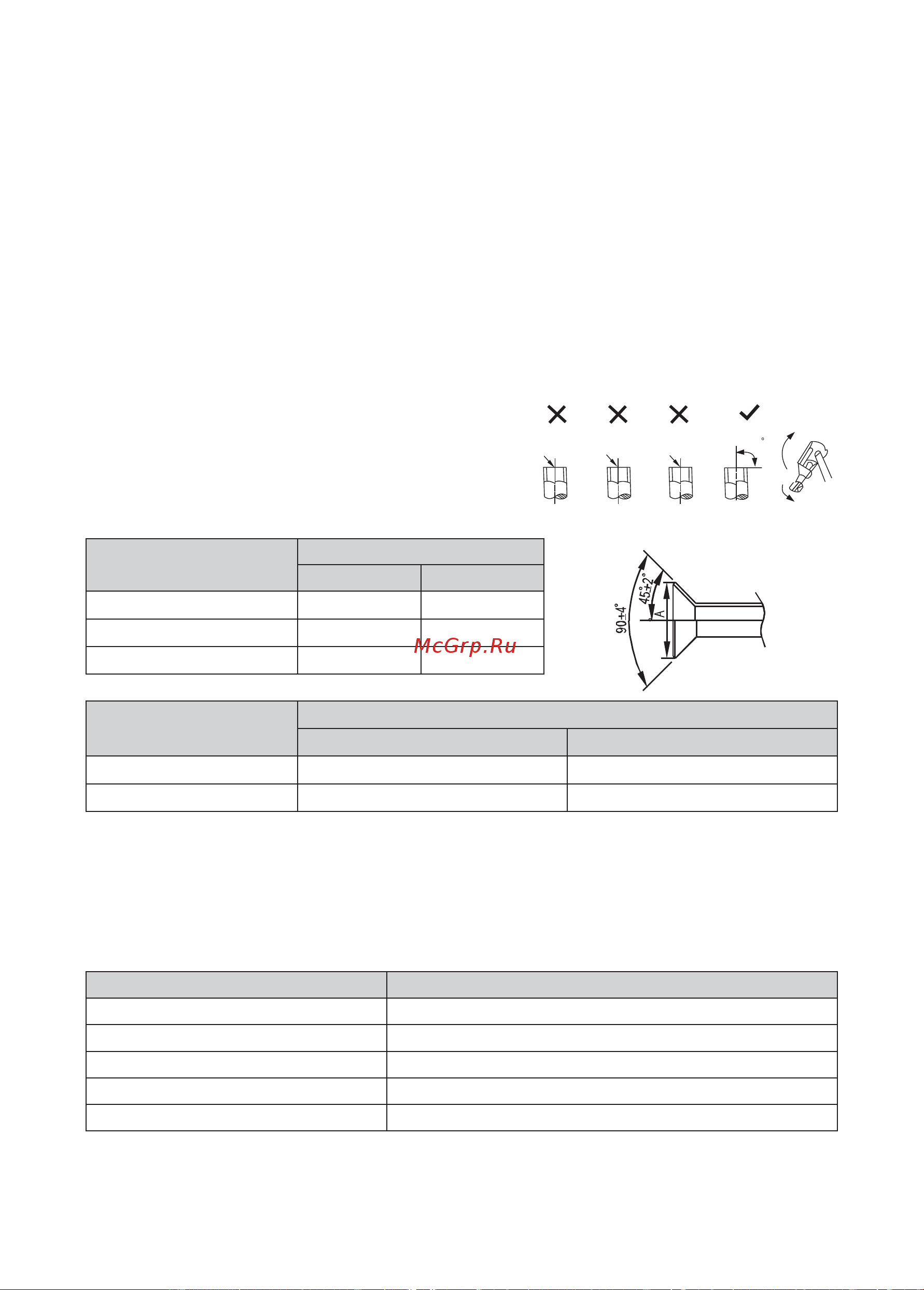

14
Сгибание труб с тонкими стенками (диаметром 9,53 мм)
• Вырежьте углубление в изоляции трубы на месте изгиба.
• Согните трубу, и изолируйте лентой место изгиба.
• Чтобы труба не деформировалась, выбирайте максимально возможный радиус изгиба.
• Для сгибания труб с малым радиусом используйте трубогиб.
2. Установите трубы
• Просверлите в стене отверстие.
• Свяжите трубы и электрические кабели вместе изолентой, не допускайте попадания в пучок труб воздуха,
иначе на их поверхности будет конденсироваться вода.
• Пропустите связанный пучок труб сквозь отверстие в стене. Действуйте аккуратно, чтобы не повредить трубы.
3. Подсоедините трубы к блокам
4. Откройте штоки запорных вентилей, чтобы хладагент мог перетекать по холодильному контуру.
5. С помощью течеискателя или мыльного раствора проверьте, нет ли утечек хладагента из системы.
6. Места соединений труб с внутренним блоком закройте звуко- и теплоизолирущим материалом, затем
обмотайте лентой.
Развальцовка
Основная причина утечки хладагента из фреонового трубо-
провода кондиционера – некачественная развальцовка труб.
Выполняйте развальцовку, как описано ниже:
1. Отрежьте трубу трубогибом
2. Плотно закрепите медную трубку в зажиме и развальцуй-
те. Размер зажима зависит от диаметра трубы (см. табли-
цу).
Наружный
диаметр, мм
А (мм)
Максимум Минимум
6,35 8.7 8.3
9,53 12.4 12.0
12,7 15.8 15.4
Наружный
диаметр, мм
А (мм)
Максимум Минимум
15,9 19.0 18.6
19,1 23.3 22.9
Закрепление соединений
Соедините трубы, для чего сначала закрутите накидную гайку пальцами, затем затяните ее гаечным ключом и
ключом с регулируемым крутящим моментом.
ВНИМАНИЕ!
Слишком большой крутящий момент может повредить гайку, а слишком маленький – привести к неплотному
соединению и утечке хладагента. Допустимые значения крутящего момента приведены в таблице.
Наружный диаметр, мм Крутящий момент, H х см (кг х cм)
6,35 1500-1600 (153-163)
9,53 2500-2600 (255-265)
12,7 3500-3600 (357-367)
15,9 4500-4700 (459-480)
19,1 6500-6700 (663-684)
Вакуумирование контура хладагента
1. Снимите крышку с сервисного порта запорного вентиля низкого давления А и подключите зарядный шланг
90 C
под
наклоном
Неровная
поверхность
Заусенец
Рис. 12
IM-duct_KSKT_DK11-03.01.04.indd 14IM-duct_KSKT_DK11-03.01.04.indd 14 09.11.2010 17:14:3209.11.2010 17:14:32
