Kentatsu KSKT176HFAN3 [13/24] Запорный вентиль наружного блока должен быть полностью закрыт в исходном положении для подклю чения труб отверните гайки запорного вентиля и подключайте трубы по возможности быстрее в течение 5 мин если гайки клапана откручены или ослаблены долгое время то пыль влага и другие загрязнения могут попасть в трубопровод хладагента перед заправкой хладагента необходимо полностью удалить воз дух и влагу из холодильного контура используя вакуумный насос

Выбор места для наружного блока недостаточная циркуляция воздуха снизит производительность кондиционера минимальное расстояние от блока до предметов и ограждений указано на рис 8 12

Установка наружного блока на крышу если наружный блок устанавливается на крышу здания убедитесь что он размещается строго вертикаль но убедитесь что поверхность достаточно прочная а крепление блока достаточно надежно соблюдайте местные нормативы касающиеся установки оборудования на крышу в некоторых случаях установка наружного блока на крышу или внешнюю стену здания может привести к сильному шуму и вибрации при работе кондиционера и сделать нормальную эксплуатацию и обслужива ние кондиционера невозможной 12

Внимание не допускайте попадание во время монтажа внутрь труб воздуха пыли и других загрязнений не начинайте подключение трубопровода пока внутренний и наружный блоки не установлены и не за креплены на местах число изгибов трубопровода не более 10 13

Желательно чтобы изгиб находился на середине отрезка трубы радиус изгиба должен быть не менее 100 мм рис 10 не сгибайте трубу более 3 раз 13

Запорный вентиль наружного блока должен быть полностью закрыт в исходном положении для подклю чения труб отверните гайки запорного вентиля и подключайте трубы по возможности быстрее в течение 5 мин если гайки клапана откручены или ослаблены долгое время то пыль влага и другие загрязнения могут попасть в трубопровод хладагента перед заправкой хладагента необходимо полностью удалить воз дух и влагу из холодильного контура используя вакуумный насос 13

Максимальная длина трубопроводов 13

Монтаж трубопровода хладагента 13

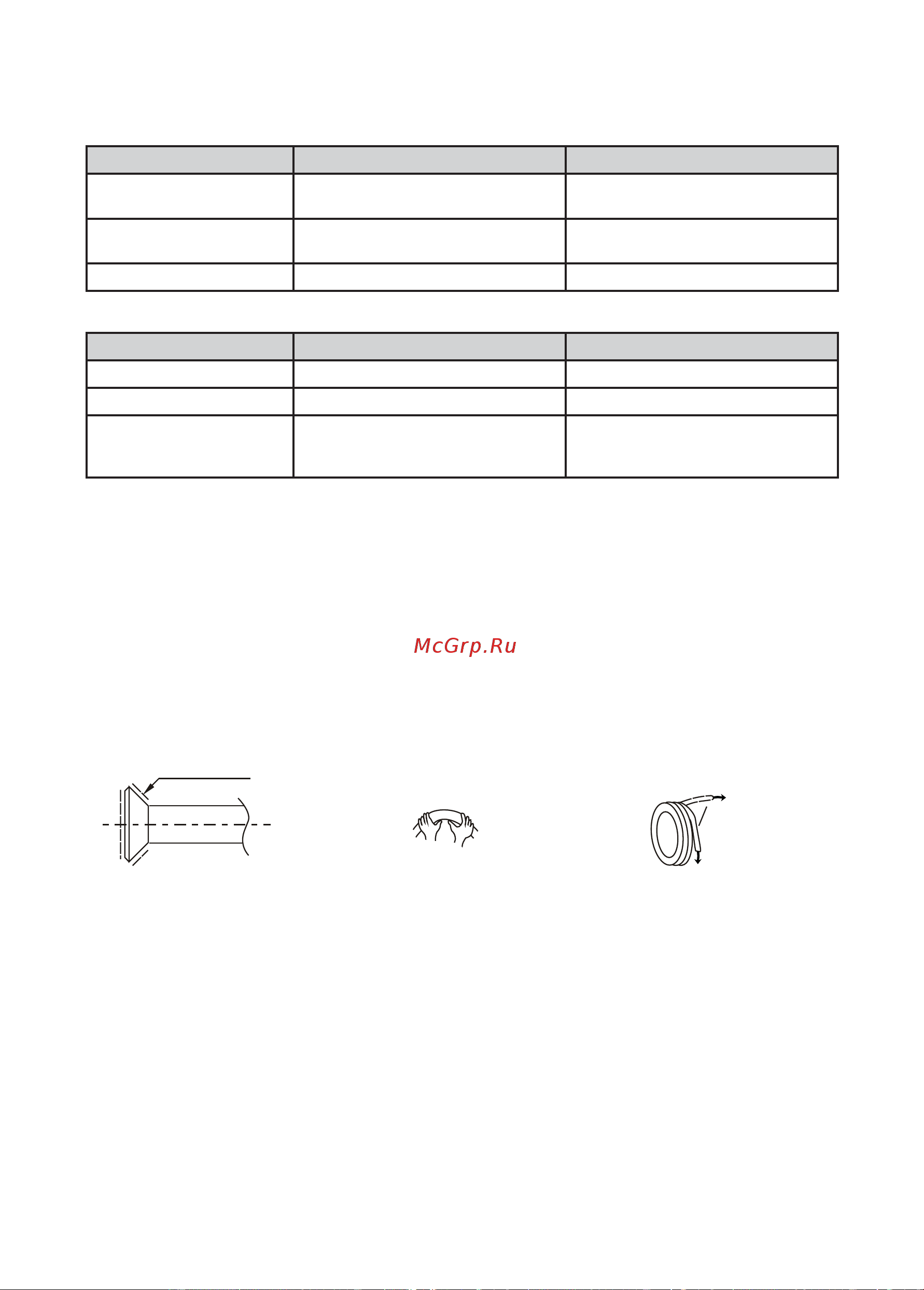

Последовательность соединения труб 1 рассчитайте требуемую длину труб и подготовьте их 1 подключайте трубы сначала к внутреннему блоку а затем к наружному согните трубы в нужном направлении не повредите их поверхность раструба и накидной гайки смажьте маслом и поверните гайку на 3 4 оборота руками перед тем как затягивать гайку ключом рис 9 используйте два гаечных ключа одновременно когда соединяете или разъединяете трубы 13

Правила сгибания труб угол изгиба не должен превышать 9 13

Размер трубопроводов 13

Внимание в стационарную электропроводку к которой подключается кондиционер обязательно должен быть встроен автомат защиты и плавкий предохранитель сечение силовых кабелей даны для трасс не более 10 м 18

Для канальных кондиционеров средненапорных 18

Электрические подключения 18

Электрические подключения выполнять в соответствии электрическими схемами приведенными в при ложении и на панелях наружного и внутреннего блоков кондиционера 2 если электропроводка не подходит для питания кондиционера электрик не должен подключать к ней кон диционер нужно объяснить владельцу кондиционера суть проблемы и способы ее устранения 3 напряжение питания должно поддерживаться в пределах от 90 до 110 от номинального 4 в силовом контуре нужно установить предохранитель и автомат защиты питания срабатывающий при токе в 1 5 раза большем максимального рабочего тока кондиционера 5 убедитесь что кондиционер заземлен 6 электрическое подключение должно полностью соответствовать государственным и местным стандартам и выполняться квалифицированными опытными электриками 7 к автомату к которому подключается кондиционер нельзя подключать другие электроприборы рекомен дуемое сечение проводов и параметры предохранителей указаны в таблице 18

Пуско наладочные работы 20

Kskt ksun53hfan1 21

Kskt ksun70hfan1 21

Электрические схемы 21

Kskt ksun105hfan3 22

Kskt ksun140 176 hfan3 22

Для заметок 23

Is the trademark of kentatsu denki japan 24
