9

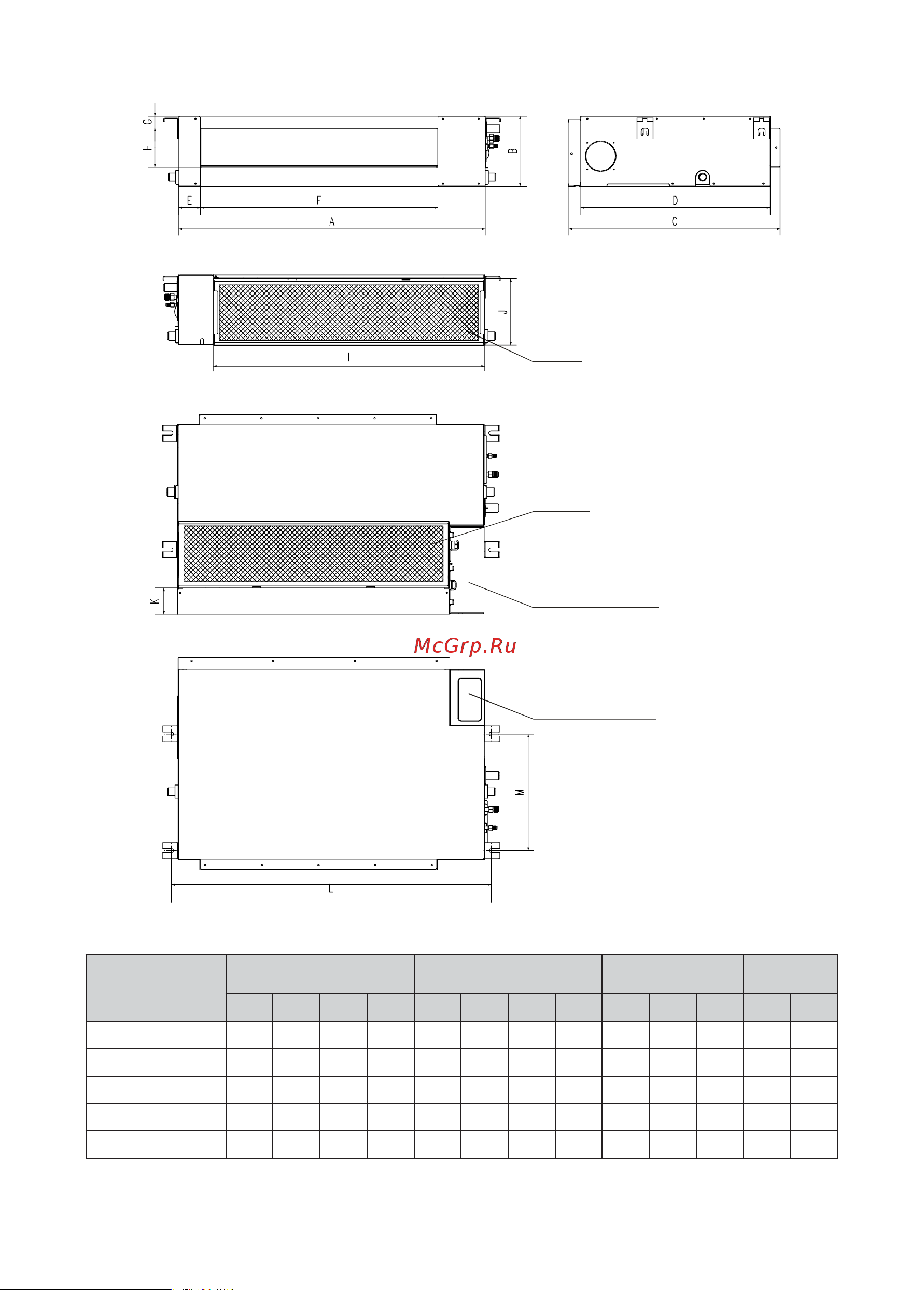

Расположение отверстий в потолке, внутреннего блока и нарезных болтов.
Air filter
Air filter
Electric control cabinet
Electric control cabinet
Рис. 6
Outline
dimensions
Air outlet
opening size
Air return
opening size
Size of
mounted lug
ABCDEFGHI JKLM
KSKT53HFAN1
920 210 635 570 65 713 35 119 815 200 80 960 350
KSKT70HFAN1
920 270 635 570 65 713 35 179 815 260 20 960 350
KSKT105HFAN3
1140 270 775 710 65 933 35 179 1035 260 20 1180 490
KSKT140HFAN3
1200 300 865 800 80 968 40 204 1094 288 45 1240 500
KSKT176HFAN3
1200 300 865 800 80 968 40 204 1094 288 45 1240 500
IM-duct_KSKT_DK11-03.01.04.indd 9IM-duct_KSKT_DK11-03.01.04.indd 9 09.11.2010 17:14:2709.11.2010 17:14:27
