ДРЕНАЖ КОНДЕНСАТА

1. Подключите дренажный шланг к внутреннему блоку кондиционера

ВНИМАНИЕ:

• Дренажный шланг и место его подключения к внутреннему блоку канального кондиционера должны быть

хорошо теплоизолированы, чтобы на поверхности не конденсировалась влага.

• Для подключения шланга используйте жесткий полихлорвиниловый соединитель, убедитесь, что вода не

вытекает через стыки.

• При подключении дренажного шланга к внутреннему блоку будьте аккуратны, не надавливайте с усилием

на трубы кондиционера.

• Дренажный шланг должен иметь уклон примерно 1/50, т.е. снижение 1 см на каждые 50 см длины шланга.

На дренажном шланге не должно быть изгибов.

• Длина дренажной линии должна быть минимальной, так же как и количество изгибов. Для обеспечения

уклона расстояние между элементами подвески дренажа должно составлять от 1 до 1,5 м.

Если выходное отверстие дренажного шланга расположено выше, чем насос, шланг должен иметь вертикальный от-

резок. Подъем шланга не должен превышать 200 мм, иначе после выключения кондиционера конденсат будет затекать

обратно в кондиционер.

Выходное отверстие дренажного шланга должно быть на высоте не менее 50 мм от земли или дна емкости, куда стека-

ет конденсат, не погружайте конец шланга в воду. Если конденсат сливается в канализацию, необходимо устроить на

шланге U-образный сифон с водяным затвором, чтобы неприятный запах не проникал в помещение.

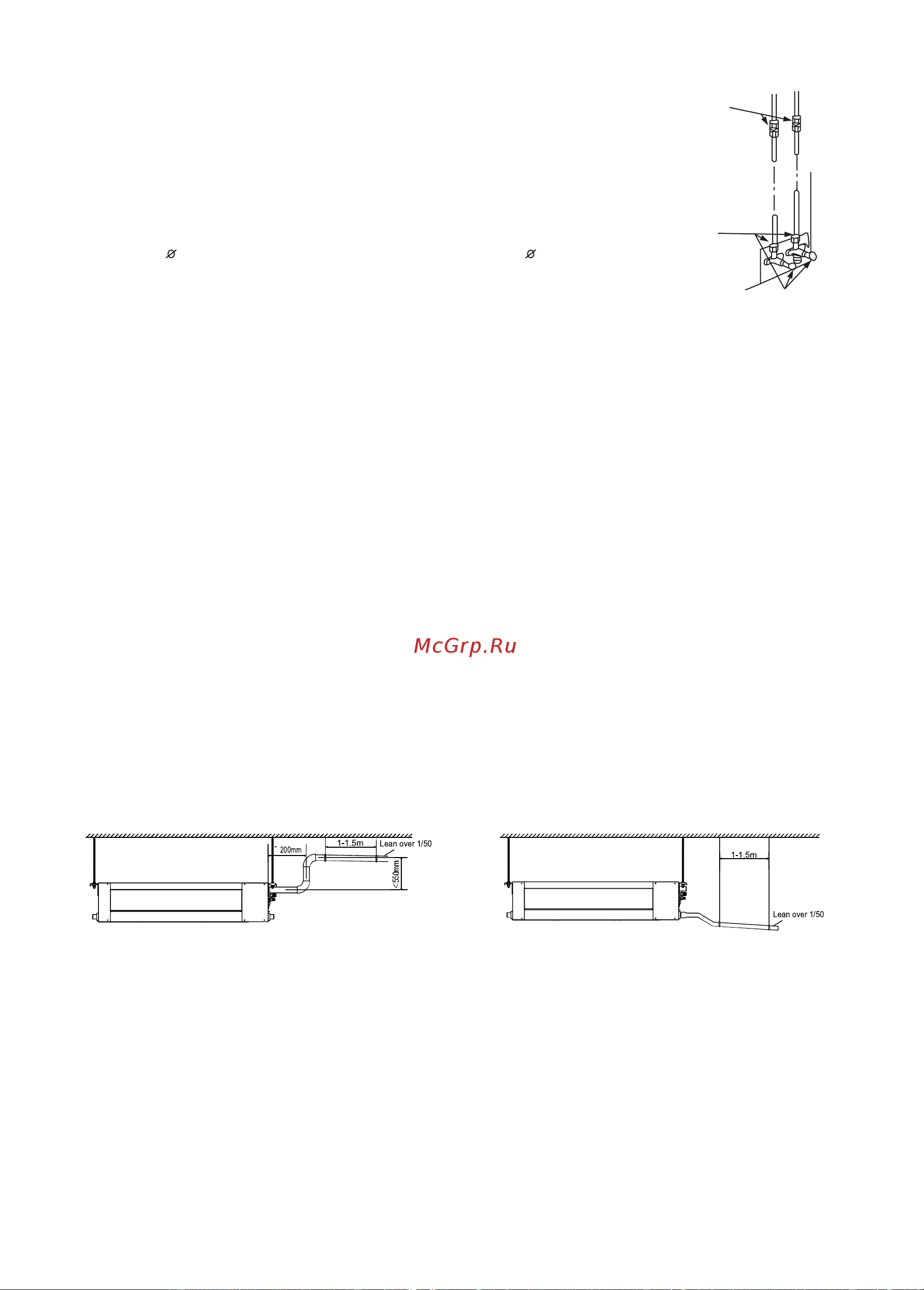

Для кондиционеров канального типа

Рис. 15 Рис. 16

2. Проверьте дренажную систему.

• Проверьте, нормально ли удаляется вода по дренажному шлангу из внутреннего блока кондиционера.

Для этого откройте сервисную крышку и через трубку залейте воду (~ 2 л) в водосборник внутреннего блока.

Изоляция трубопровода

• Убедитесь, что теплоизолированы все места соединний труб и трубы

газовой и жидкостной линии. Между отрезками изоляции не должно

быть зазора.

• Если теплоизоляция некачественная или в ней есть промежутки, то

на поверхности труб будет конденсироваться вода.

• Материал теплоизоляции должен быть расчитан на температуру по-

верхности трубопровода не менее 120 °С. Толщина теплоизоляции

для труб 6,4-25,4 мм должна быть не менее 10 мм, для труб 28,6-

38,1 мм - не менее 15 мм.

точки проверки

внутреннего блока

точки проверки

наружного блока

Рис.14

Для блоков с насосом Для блоков без насоса
