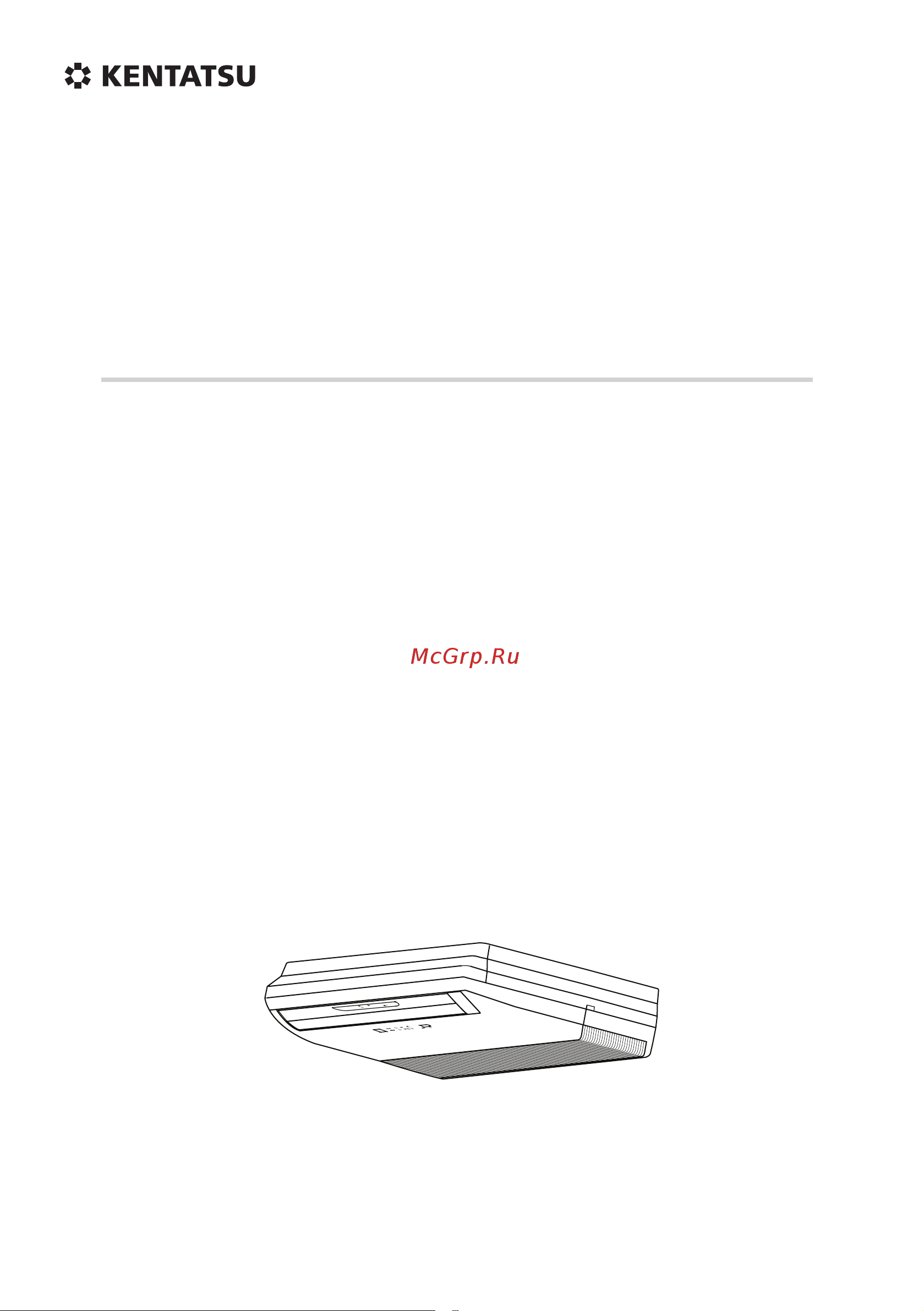

ИНСТРУКЦИЯ ПО МОНТАЖУ
КОНДИЦИОНЕР УНИВЕРСАЛЬНОГО
ТИПА
Хладагент R-410A
МОДЕЛИ: KSHV35HFAN1/KSUN35HFAN1
KSHV53HFAN1/KSUN53HFAN1
KSHV70HFAN1/KSUN70HFAN1
KSHV105HFAN3/KSUN105HFAN3
KSHV140HFAN3/KSUN140HFAN3
KSHV176HFAN3/KSUN176HFAN3
DK13-03.01.13.v2
Содержание
- И н с т р у к ц и я п о м о н т а ж у 1
- Кондиционер универсального типа 1
- Благодарим вас за выбор кондиционера компании kentatsu 2
- Содержание 3
- Меры по обеспечению безопасности 4
- Предупреждения 4
- Комплект поставки 6
- Наименование частей кондиционера 6
- Монтаж внутреннего блока 7
- Подпотолочный монтаж горизонтальный 8
- Прикрепите подвесной кронштейн к потолку с помощью подвесных болтов установите монтажные болты м12х18 на внутреннем блоке 8
- Снимите боковую панель и решетку 8
- Закрепите блок на подвесные кронштейны сдвинув его назад осторожно затяните монтажные болты с обеих сторон 9
- Меры безопасности при монтаже наружного блока поверхность на которую устанавливается наружный блок кондиционера должна быть жесткой чтобы не возраста ли шум и вибрация выберите такое направление выхода воздуха из на ружный блока чтобы воздушный поток не встречал препятствий если в том месте где устанавливается наружный блок кондиционера бывает сильный ветер например на морском побережье разместите блок вдоль стены или установите ограждение в противном случае вен тилятор кондиционера не сможет нормально работать при сильном ветре рис 9
- Монтаж наружного блока 9
- Настенный монтаж 9
- Повесьте внутренний блок на скобы 9
- Прикрепите скобу к стене винтами повесьте внутренний блок на скобы 9
- Внимание не допускайте попадание во время монтажа внутрь труб воздуха пыли и других загрязнений не начинайте подключение трубопровода пока внутренний и наружный блоки не установлены и не за креплены на местах число изгибов трубопровода не более 10 12
- Желательно чтобы изгиб находился на середине отрезка трубы радиус изгиба должен быть не менее 100 мм рис 12 не сгибайте трубу более 3 раз 12
- Запорный вентиль наружного блока должен быть полностью закрыт в исходном положении для подклю чения труб отверните гайки запорного вентиля и подключайте трубы по возможности быстрее в течение 5 мин если гайки клапана откручены или ослаблены долгое время то пыль влага и другие загрязнения могут попасть в трубопровод хладагента перед заправкой хладагента необходимо полностью удалить воз дух и влагу из холодильного контура используя вакуумный насос 12
- Максимальная длина трубопроводов 12
- Монтаж трубопровода хладагента 12
- Последовательность соединения труб 1 рассчитайте требуемую длину труб и подготовьте их 1 подключайте трубы сначала к внутреннему блоку а затем к наружному согните трубы в нужном направлении не повредите их поверхность раструба и накидной гайки смажьте маслом и поверните гайку на 3 4 оборота руками перед тем как затягивать гайку ключом рис 11 используйте два гаечных ключа одновременно когда соединяете или разъединяете трубы 12
- Правила сгибания труб угол изгиба не должен превышать 9 12
- Размер трубопроводов 12
- Электрические подключения 16
- Пуско наладочные работы 20
- Для заметок 22
- Для заметок 23
