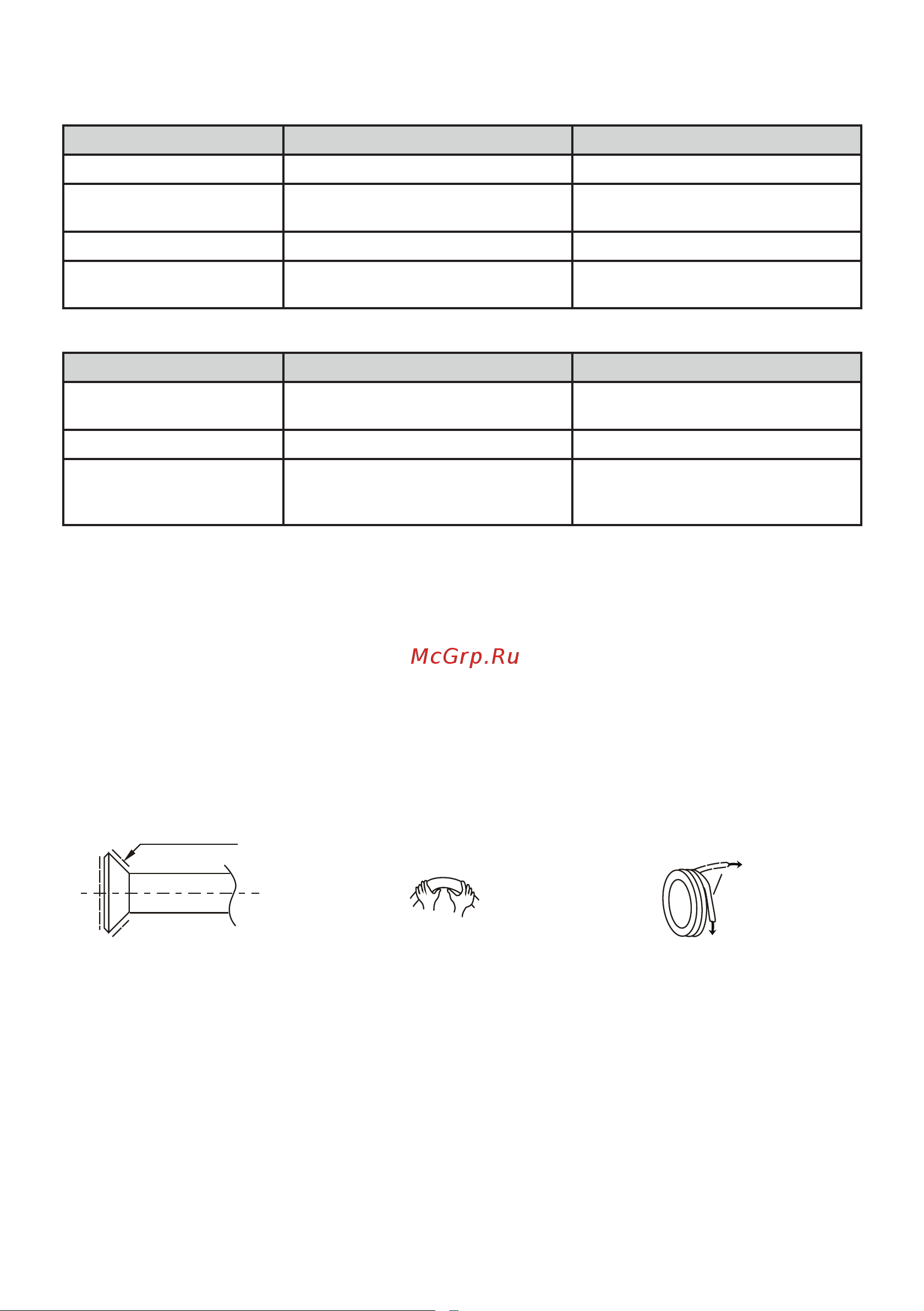

12
6. МОНТАЖ ТРУБОПРОВОДА ХЛАДАГЕНТА
Максимальная длина трубопроводов
Модель Максимальная длина (м) Максимальный перепад высот (м)
KSHV35HFAN1/KSUN35HFAN1 15 8
KSHV53HFAN1/KSUN53HFAN1
KSHV70HFAN1/KSUN70HFAN1
25 15
KSHV105HFAN3/KSUN105HFAN3 30 20
KSHV140HFAN3/KSUN140HFAN3
KSHV176HFAN3/KSUN176HFAN3
50 25
Размер трубопроводов
Модель Диаметр для жидкости (мм) Диаметр для газа (мм)
KSHV35HFAN1/KSUN35HFDN1
KSHV53HFAN1/KSUN53HFDN1
6,35 12,7
KSHV70HFAN1/KSUN70HFDN1 9,53 15,9
KSHV105HFAN3/KSUN105HFAN3
KSHV140HFAN3/KSUN140HFAN3
KSHV176HFAN3/KSUN176HFAN3
12,7 19,0
ВНИМАНИЕ!
• Не допускайте попадание во время монтажа внутрь труб воздуха, пыли и других загрязнений.
• Не начинайте подключение трубопровода , пока внутренний и наружный блоки не установлены и не за-
креплены на местах.
• Число изгибов трубопровода не более 10.
ПОСЛЕДОВАТЕЛЬНОСТЬ СОЕДИНЕНИЯ ТРУБ
1. Рассчитайте требуемую длину труб и подготовьте их.
1) Подключайте трубы сначала к внутреннему блоку, а затем к наружному.
• Согните трубы в нужном направлении. Не повредите их.
• Поверхность раструба и накидной гайки смажьте маслом и поверните гайку на 3–4 оборота руками, перед
тем, как затягивать гайку ключом (рис. 11).
Используйте два гаечных ключа одновременно, когда соединяете или разъединяете трубы.
смажьте маслом
согните трубу
пальцами
Миним. радиус 100 мм
выпрямите
конец
Рис. 11 Рис. 12 Рис. 13
2) Запорный вентиль наружного блока должен быть полностью закрыт (в исходном положении). Для подклю-
чения труб отверните гайки запорного вентиля и подключайте трубы по возможности быстрее (в течение
5 мин.). Если гайки клапана откручены или ослаблены долгое время, то пыль, влага и другие загрязнения
могут попасть в трубопровод хладагента. Перед заправкой хладагента необходимо полностью удалить воз-
дух и влагу из холодильного контура используя вакуумный насос.
Правила сгибания труб
• Угол изгиба не должен превышать 90
о
.
• Желательно, чтобы изгиб находился на середине отрезка трубы. Радиус изгиба должен быть не менее
100 мм (рис. 12).
• Не сгибайте трубу более 3 раз.
