Kentatsu KSRH70HFDN1 Инструкция по монтажу онлайн

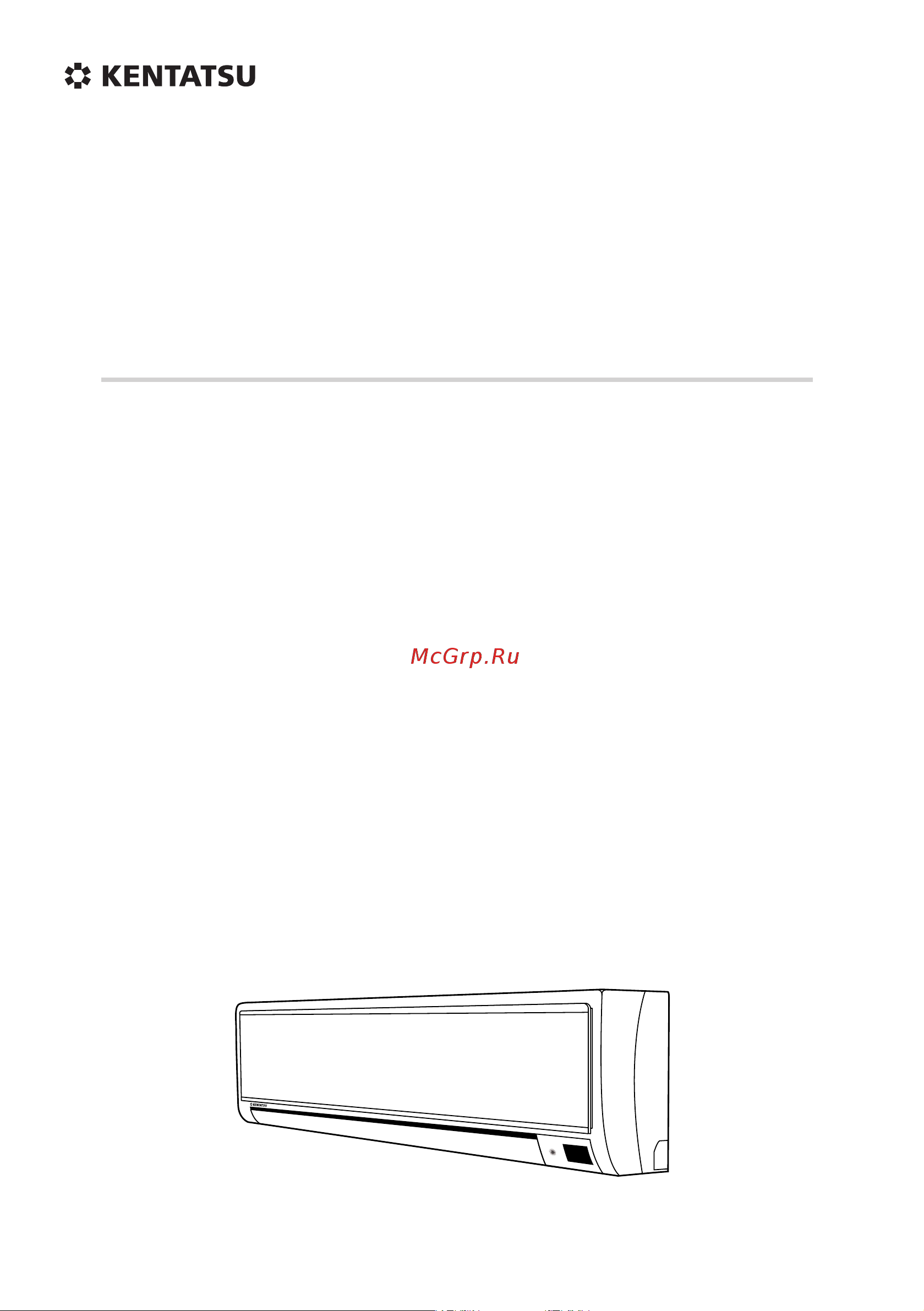

ИНСТРУКЦИЯ ПО МОНТАЖУ
КОНДИЦИОНЕР НАСТЕННОГО ТИПА
МОДЕЛИ:
Стандартные KSGH/KSRH21HFDN1 KSGH/KSRH21CFDN1
(R22) KSGH/KSRH26HFDN1 KSGH/KSRH26CFDN1
KSGH/KSRH35HFDN1 KSGH/KSRH35CFDN1
KSGH/KSRH53HFDN1 KSGH/KSRH53CFDN1
KSGH/KSRH61HFDN1 KSGH/KSRH61CFDN1
KSGH/KSRH70HFDN1 KSGH/KSRH70CFDN1
Инверторные KSGH/KSRH26HZAN1
(R410A) KSGH/KSRH35HZAN1
KSGH/KSRH53HZAN1
DK08-03.01.02
Содержание
- И н с т р у к ц и я п о м о н т а ж у 1
- Кондиционер настенного типа 1
- Содержание 2
- Меры по обеспечению безопасности 3
- Предупреждения 3
- Комплект поставки 4
- Монтаж внутреннего блока 5
- Монтажная схема 5
- Монтаж наружного блока 7
- D развальцовка труб плотно закрепите медную трубку в зажиме рис 7 раз мер зажима зависит от диаметра трубы см таблицу 9
- В удаление заусенцев тщательно удалите все заусенцы со среза трубы во время удаления заусенцев держите трубу срезом вниз чтобы стружки и пыль не попали внутрь неё 9
- Внимание слишком большой крутящий момент может повредить гайку максимально допустимые значе ния крутящего момента в таблице справа 9
- Закрутите накидную гайку а затем затяните ее двумя гаечными ключа 9
- Кондиционер нужно объяснить владельцу кондиционера суть проблемы и способы ее устранения напряжение питания должно поддерживаться в пределах от 90 до 110 от номинального при пониже 3 9
- Ложении и на панелях наружного и внутреннего блоков кондиционера если электропроводка не подходит для питания кондиционера электрик не должен подключать к ней 2 9
- Ми обычным и динамометрическим см рис 19 9
- Нии напряжения возможны следующие неполадки вибрация магнитного пускателя ведущая к поврежде нию контактов перегорание предохранителя и т д в силовом контуре нужно установить предохранитель и сетевой размыкатель питания срабатывающий 4 9
- Няться квалифицированными электриками к автомату защиты к которому подключается кондиционер нельзя подключать другие электроприборы 7 9
- Подсоединение труб к блоку 9
- При токе в 1 5 раза большем максимального рабочего тока кондиционера убедитесь что кондиционер заземлен 5 9
- Рекомендуемое сечение проводов и параметры предохранителей указаны в таблице 9
- С установка накидных гаек отсоедините накидные гайки прикрепленные к вну треннему и наружному блокам кондиционера за тем установите их на трубки с которых уже удалены заусенцы после развальцовки труб установить гайки уже нельзя 9
- Труб 9
- Установите развальцованные трубы соосно со штуцером рис 18 9
- Электрические подключения 9
- Электрические подключения выполнять в соответствии с электрическими схемами приведенными в при 1 9
- Электрическое подключение должно полностью соответствовать государственным стандартам и выпол 6 9
- Вакуумирование холодильного контура 11
- Проверка электрической схемы и поиск утечек хладагента 12
- Пробная эксплуатация и тестирование 13
- Для заметок 14
