Kentatsu KSRH70HFDN1 [5/16] Монтаж внутреннего блока
![Kentatsu KSGH35HZAN1 [5/16] Монтаж внутреннего блока](/views2/1829637/page5/bg5.png)

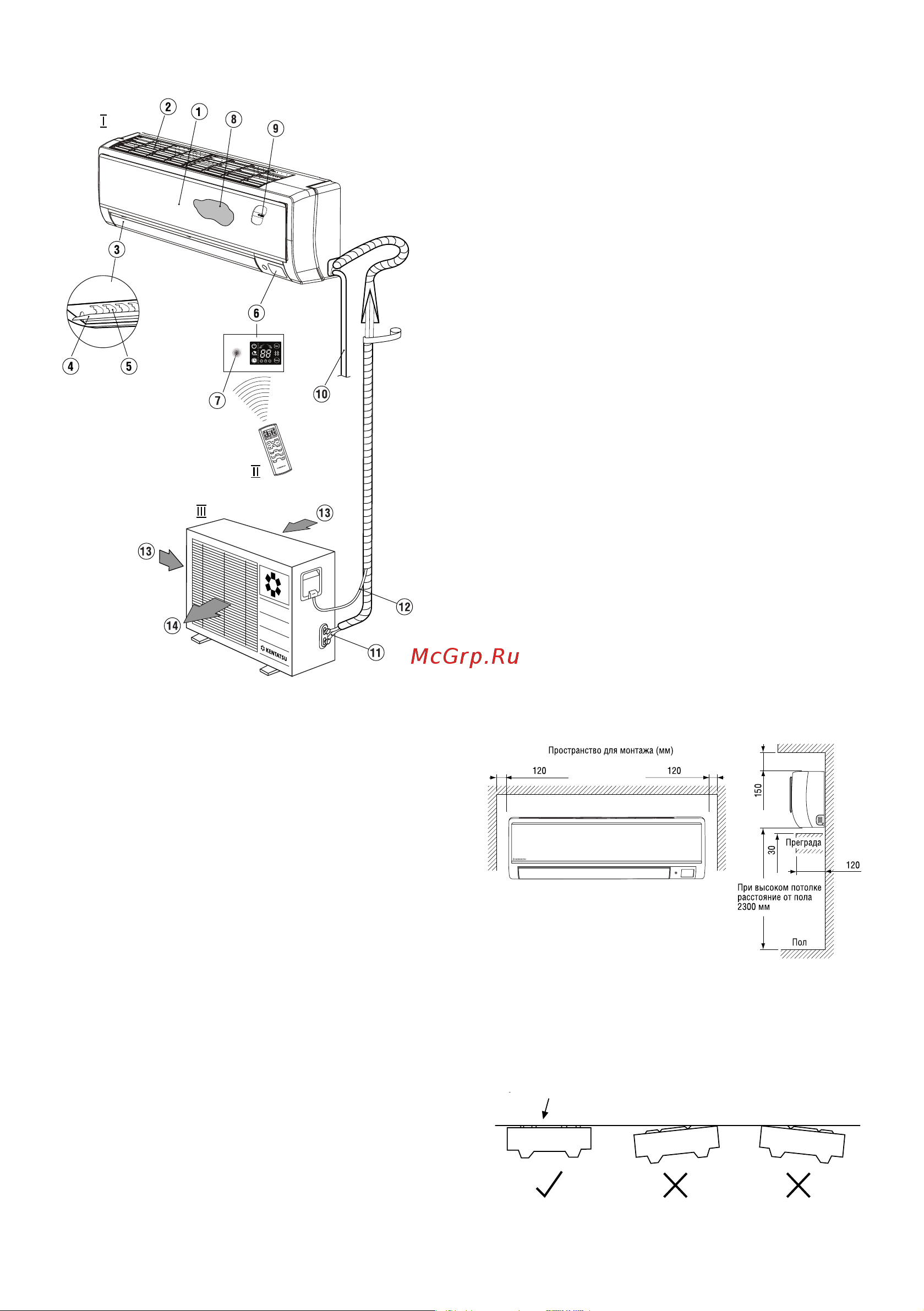

Лицевая панель.1.
Впускной диффузор поступающего воздуха.2.
Выпускной диффузор.3.
Горизонтальная воздухораспределительная заслонка.4.
Вертикальные воздухораспределительные жалюзи.5.
Табло индикации.6.
Приемник ИК-сигнала.7.
Сменный воздухоочистительный фильтр.8.
Датчик температуры воздуха в помещении.9.
Дренажный шланг для отвода конденсата. 10.
Трубопровод хладагента в теплоизоляции.11.
Соединительный кабель.12.
Приток атмосферного воздуха.13.
Выброс воздуха.14.
На рисунке кондиционер изображен схематично для поясне-•
ния проводимых работ. Внешний вид реального образца может
незначительно отличаться.
Медный фреоновый трубопровод должен быть теплоизолиро-•
ван.
Образующийся во время работы блока конденсат дол-•
жен беспрепятственно стекать в поддон и отводиться
наружу.
Не допускается размещение внутреннего блока кон-•
диционера около двери.
Размеры свободного пространство справа и слева от •
блока приведены на рис. 2.
Чтобы избежать повреждения стены, используйте для •
крепления винты и дюбели.
Для достижения наилучшей циркуляции воздуха вну-•
тренний блок должен быть размещен на расстоянии
не менее 150 мм от потолка.
•
При изменении длины трубопровода необходимо из-
менить количество заправленного в него хладагента
(рис. 1).
Расположите монтажную пластину горизонтально 1.
(рис. 3) на стене в том месте, где будет крепиться вну-
тренний блок кондиционера. Соблюдайте указанные
расстояния (рис. 3а).
правильное положение монтажной пластины
