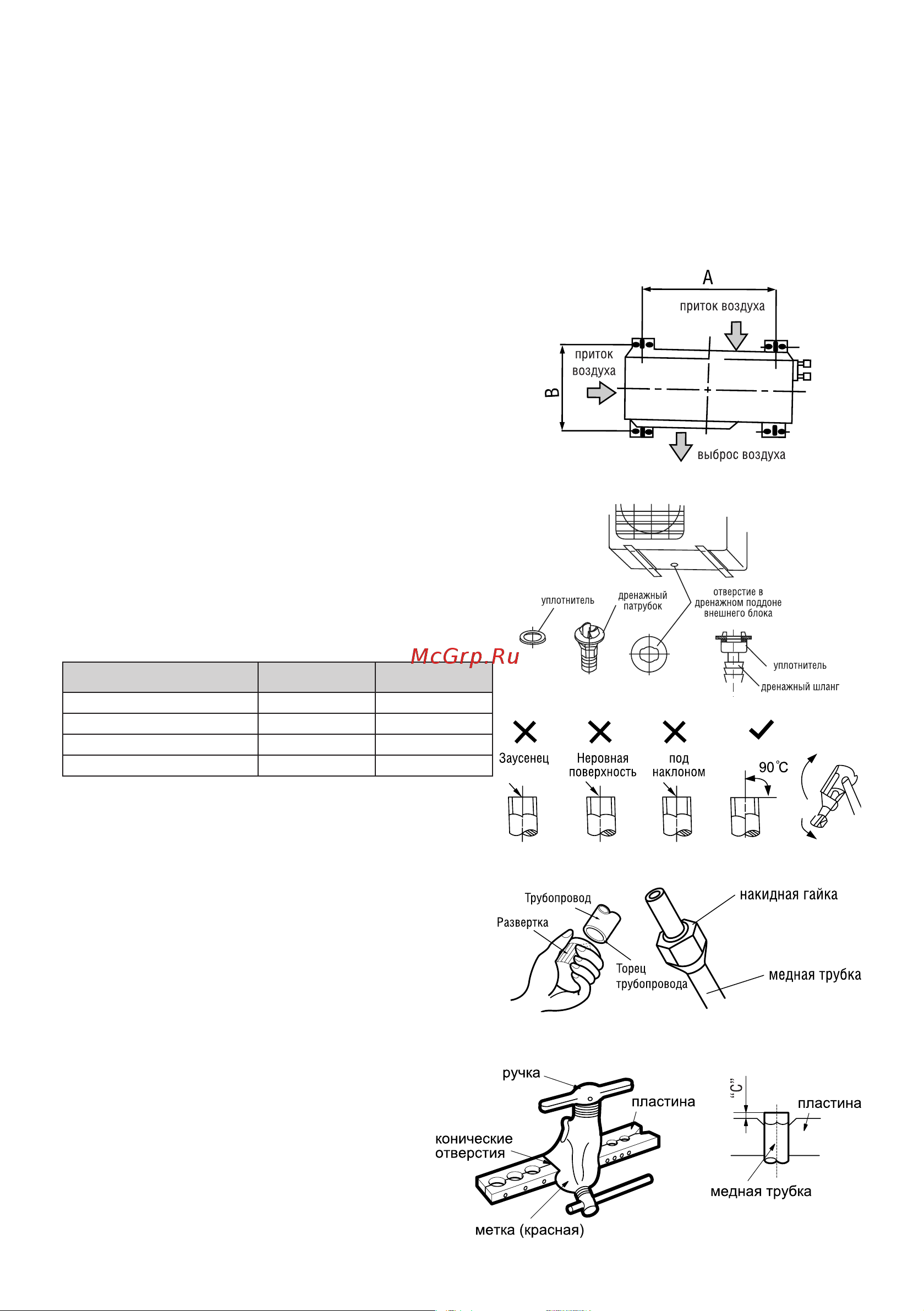

Свободное пространство сзади и справа от наружного блока должно составлять не менее указанных на •
рис. 11.
Входящий и выходящий из кондиционера потоки воздуха не должны быть направлены на животных и •
растения.
Место должно быть удобным для монтажа, сухим, с хорошим доступом воздуха, но без сильного ветра.•
Поверхность, на которую устанавливается наружный блок кондиционера, должна быть достаточно проч-•
ной, чтобы выдержать его вес. Наружный блок надо размещать так, чтобы не создавался сильный шум и
вибрация.
Шум и воздушный поток от наружного блока не должны мешать соседям владельца кондиционера (не раз-•
мещайте блок возле соседских окон).
Если наружный блок устанавливается на крышу здания, •
убедитесь, что он размещается строго вертикально. Убе-
дитесь, что поверхность достаточно прочная, а крепле-
ние блока достаточно надежно.
Соблюдайте местные нормативы, касающиеся установки •
оборудования на крышу.
В некоторых случаях установка наружного блока на •
крышу или фасадную стену здания может привести к
сильному шуму и вибрации при работе кондиционера
и сделать нормальную эксплуатацию и обслуживание
кондиционера невозможной.
Закрепите наружный блок болтами с гайками ∅8 или ∅10.
Блок должен быть надежно закреплен на прочной стене и
расположен строго горизонтально.
2,6 кВт 458 250
от 2,6 до 3,5 кВт 549 266
6,1 560 335
7,0 590 333
Вставьте уплотнитель в дренажный патрубок, затем вставь-
те патрубок в отверстие в дренажном поддоне наружного
блока и закрепите его, повернув на 90°.
Если кондиционер будет работать в режиме обогрева, то в
наружном блоке будет образовываться конденсат. В этом
случае нужно удлинить дренажный патрубок дополнитель-
ным шлангом, приобретенным отдельно.
Основная причина утечки хладагента из фреонового тру-
бопровода кондиционера – некачественная развальцовка
труб. Выполняйте развальцовку, как описано
ниже (рис. 13–17):
Измерьте расстояние между внутренним и 1.
внешним блоками кондиционера.
Отрежьте трубы длиной чуть больше, чем рас-2.
стояние между блоками.
Отрежьте кабель длиной на 1,5 м длиннее 3.
