Кондиционеры настенного типа. TITAN
8
Сплит-системы

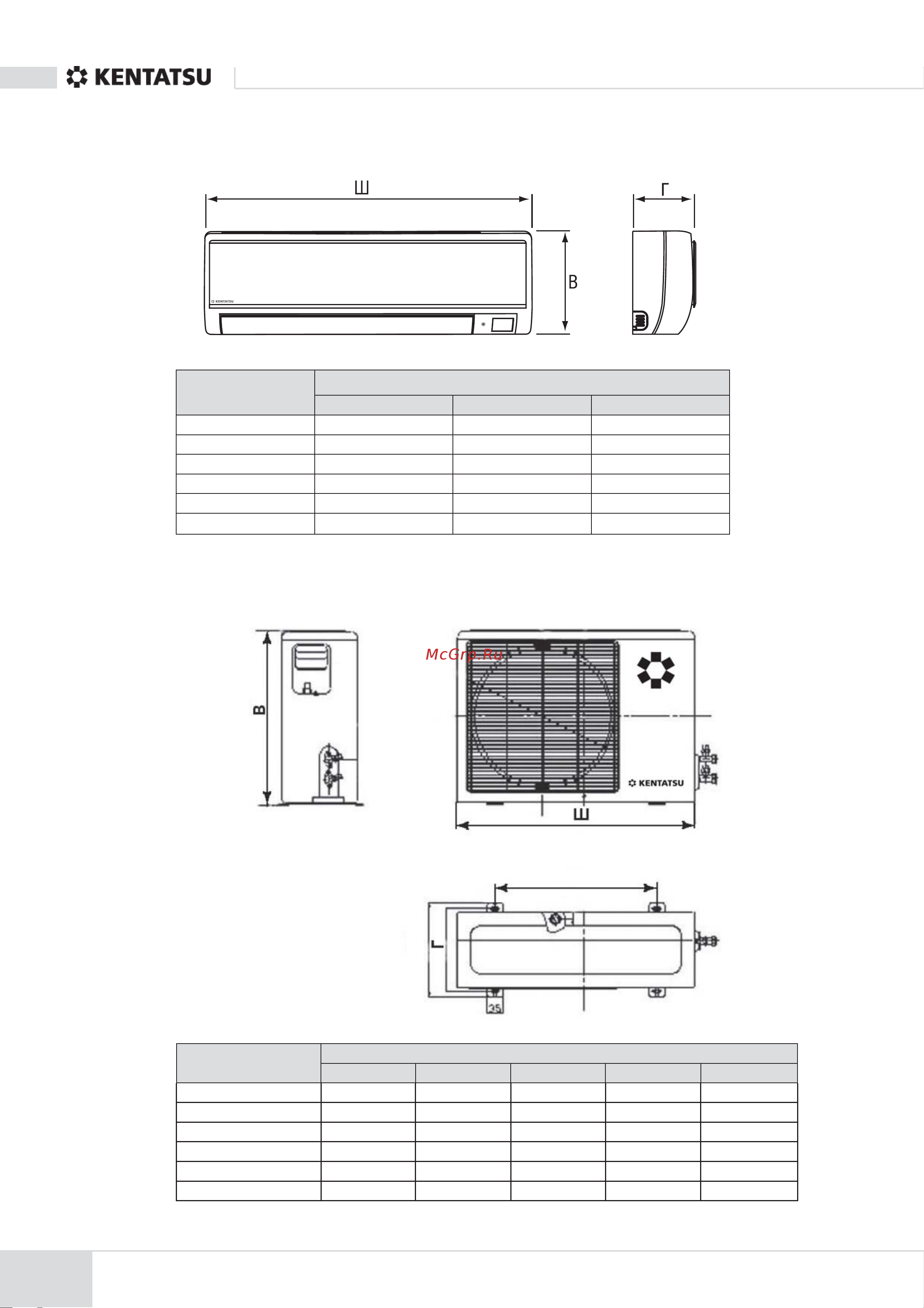

3. Габаритные и установочные размеры
3.1. Внутренние блоки KSGH21/26/35/53/61/70HFAN1
Индекс блока
Размеры (мм)
ШВ Г
21 795 270 165
26 795 270 165
35 845 286 165
53 995 292 194
61 1080 320 200
70 1080 320 200
3.2. Наружные блоки KSRH21/26/35/53/61/70HFAN1
L1
L2
Индекс модели
Размеры (мм)
ШВ ГL1L2
21 700 535 235 458 250
26 780 540 250 549 266
35 780 540 250 549 266
53 845 695 335 560 360
61 845 695 335 560 360
70 845 695 335 560 360
