Kentatsu KSTT176HFAN3 [11/32] Модели kstt176hfan3
![Kentatsu KSTT176HFAN3 [11/32] Модели kstt176hfan3](/views2/1830154/page11/bgb.png)
11

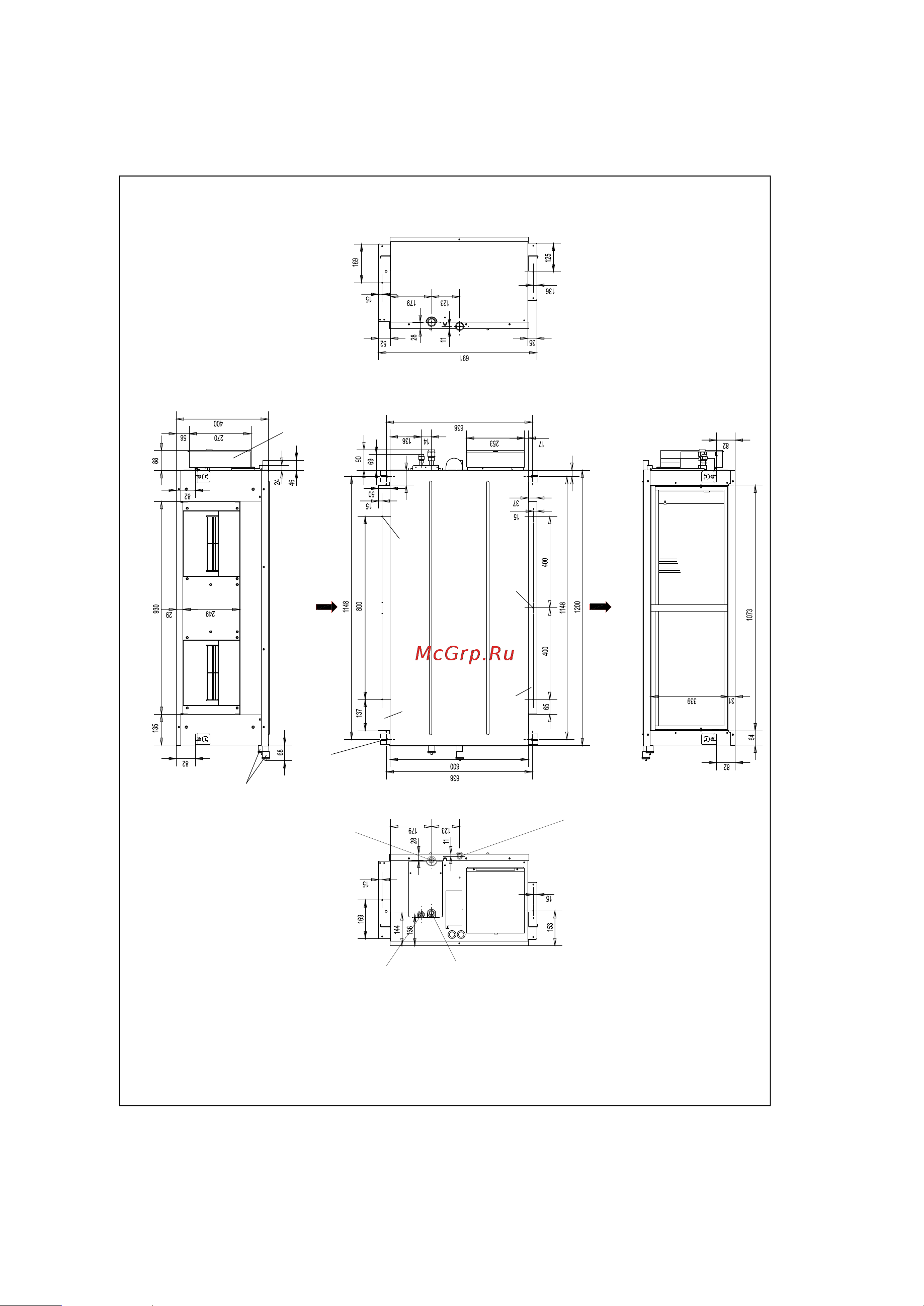

Рис. 5-9
МОДЕЛИ KSTT176HFAN3
Единицы измерения: мм
ЭЛЕКТРИЧЕСКИЙ БЛОК
УПРАВЛЕНИЯ
ПЛАСТИКОВАЯ КРЫШКА
ЗАБОР ВОЗДУХА
4 ПРОДОЛГОВАТЫХ ОТВЕРСТИЯ 12*25
ДЛЯ ПОДВЕСНЫХ БОЛТОВ
МЕСТО ПРИСОЕДИНЕНИЯ
ДРЕНАЖНОЙ ТРУБЫ
ШТУЦЕР ПОД КОНУСНОЕ
СОЕДИНЕНИЕ ТРУБОПРОВО-
ДА ХЛАДАГЕНТА 19(3/4)
ШТУЦЕР ПОД КОНУСНОЕ
СОЕДИНЕНИЕ ТРУБОПРОВО-
ДА ХЛАДАГЕНТА 12,7(1/2)
ПАТРУБОК ЗАЩИТНОГО
ДРЕНАЖА
ФЛАНЕЦ ВОЗДУХОВОДА
ЗАБОРА ВОЗДУХА
6 ОТВЕРСТИЙ *5 ДЛЯ ПОД-
СОЕДИНЕНИЯ ВОЗДУХОВОДА
ЗАБОРА ВОЗДУХА
ФЛАНЕЦ ВЫПУСКНОГО
ВОЗДУХОВОДА
4 ОТВЕРСТИЯ *5 ДЛЯ ПОДСОЕДИ-
НЕНИЯ ВОЗДУХОВОДА ЗАБОРА
ВОЗДУХА
ВОЗДУХОВЫПУСКНОЕ ОТВЕРСТИЕ
