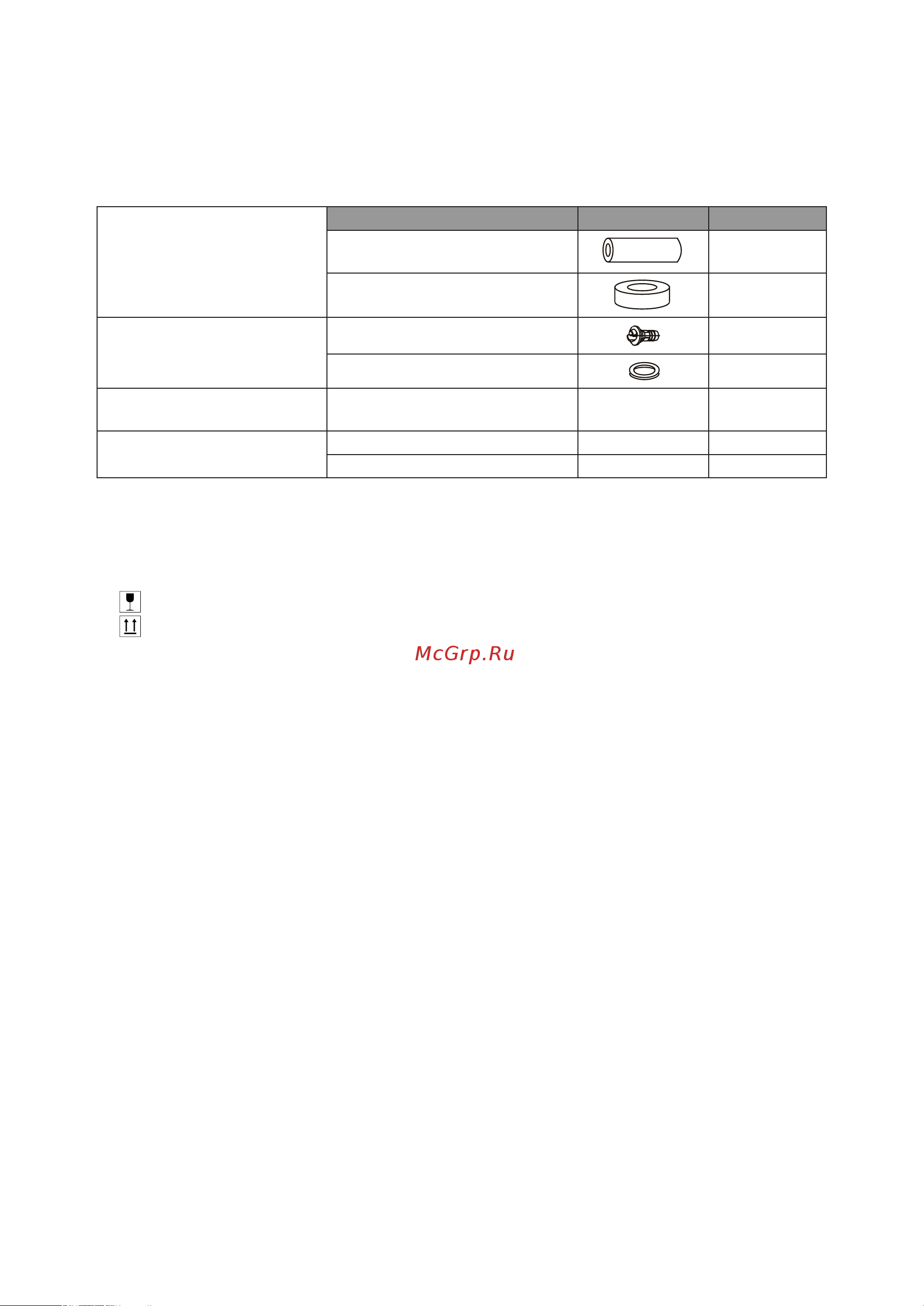

Kentatsu KSTT176HFAN3 [6/32] Комплект поставки
![Kentatsu KSTT176HFAN3 [6/32] Комплект поставки](/views2/1830154/page6/bg6.png)
6
2. КОМПЛЕКТ ПОСТАВКИ
Проверьте наличие следующих соединительных деталей и фитингов.
Таблица 3-1
Трубы и фитинги
Название Внешний вид Количество
1. Звукопоглощающая/
теплоизоляционная трубка
2
2. Монтажная лента
1
Принадлежности для
дренажного трубопровода
3. Дренажный штуцер
1
4. Уплотнительное кольцо
1
Проводной пульт управления
5. Проводной пульт управления и
инструкция
—1
Прочее
6. Руководство по эксплуатации — 1
7. Инструкция по монтажу — 1
3. ПРОВЕРКА СОСТОЯНИЯ И ТРАНСПОРТИРОВКА ИЗДЕЛИЯ
При транспортировке необходимо следить за состоянием упаковки и о любых повреждениях незамедлительно
информировать представителя по претензиям компании-перевозчика.
При перемещении изделия необходимо принимать во внимание следующее:
1.
Легкоповреждаемое изделие, осуществляйте погрузку и разгрузку с осторожностью.
Держите изделие в вертикальном положении, чтобы предотвратить повреждение компрессора.
2. Заранее продумайте маршрут, по которому изделие будет доставлено в помещение.
3. По возможности, перемещайте изделие, не снимая оригинальной упаковки.
4. При подъёме изделия всегда используете защитные приспособления для предотвращения повреждений от
ремня и следите за положением его центра тяжести.
4. МОНТАЖ ВНУТРЕННЕГО БЛОКА
4.1 Место установки
При выборе места установки внутреннего блока необходимо учитывать следующие требования:
• Должно быть обеспечено достаточное пространство для установки и технического обслуживания.
• Потолок должен быть расположен горизонтально, и его конструкция должна выдерживать вес блока вну-
тренней установки.
• Выпускное и впускное отверстия не должны быть заблокированы, а влияние наружного воздуха должно
быть минимальным.
• Поток воздуха должен равномерно распределяться по помещению.
• Соединительные и дренажные трубопроводы должны легко извлекаться.
• Не должно быть воздействия прямого теплового излучения от обогревателей.
