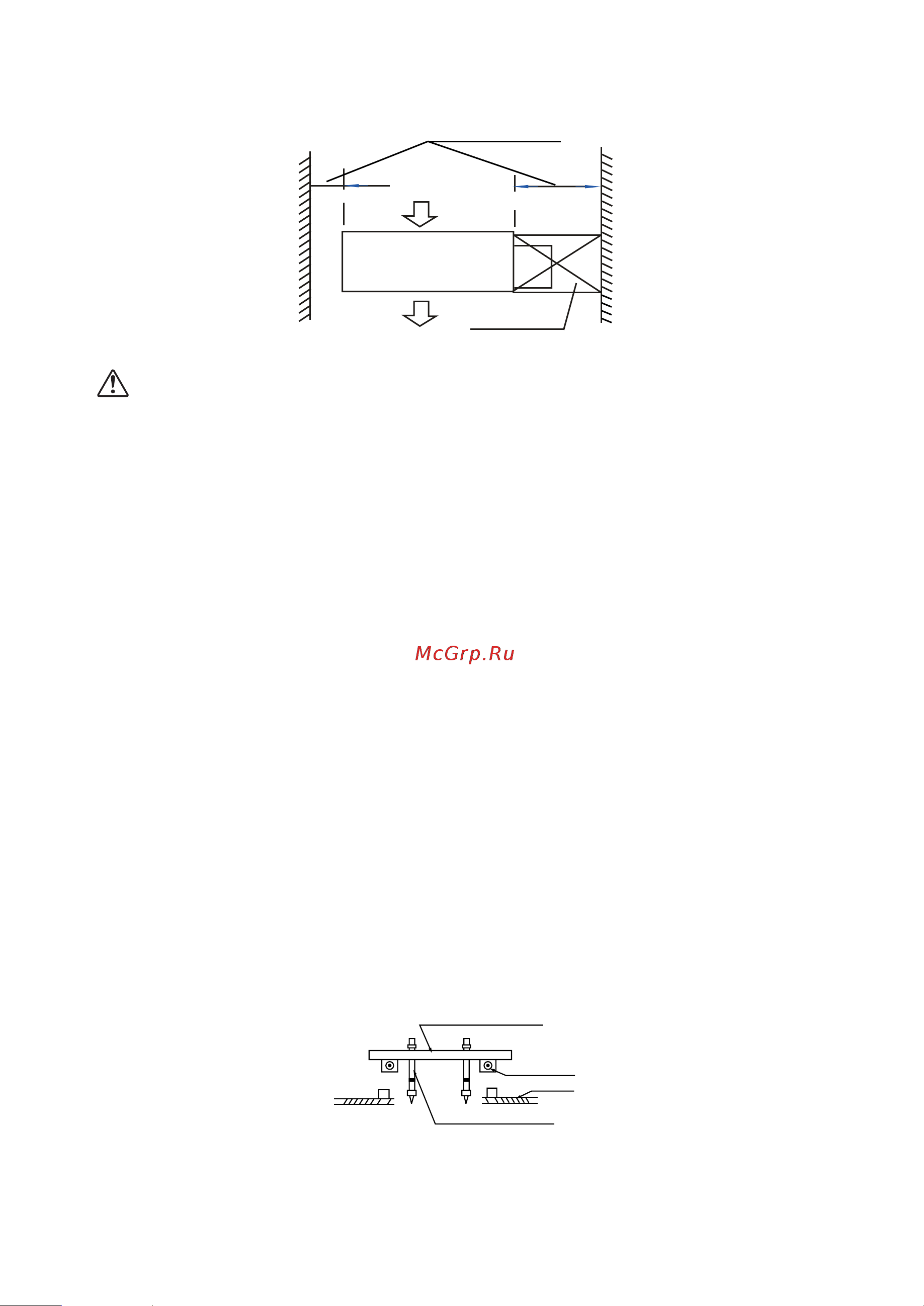

7
Пространство
для техобслуживания
не менее 500 мм
не менее 600 мм
контрольное отверстие
600x600 мм
Рис. 5-1
ПРЕДОСТЕРЕЖЕНИЕ
Внутренний и наружный блоки, провода электропитания и управления не должны проходить ближе 1 м от
телевизоров и радиоприёмников. Это необходимо для предотвращения возникновения помех при передаче
изображения и появления шума в этих устройствах. (Возникновение шума зависит от условий, при которых
генерируется электромагнитное излучение, и он может появляться даже при соблюдении указанного рас-
стояния в 1 м.)
4.2. Крепление корпуса
1 Установка подвесных болтов 10 (4 болта)
• Расстояния между болтами указаны на приведенных ниже рисунках.
• Установите подвесные болты 10.
• Способ крепления к потолку зависит от его конструкции. Обратитесь к специалистам-строителям для по-
лучения информации о конкретных способах крепления.
• Размер гнезда под крепление - Потолок должен быть плоским. Укрепите кровельную балку для защиты от
возможной вибрации.
• После установки корпуса смонтируйте на потолке трубопроводы и проводку. Чтобы определить, откуда
начинать монтаж, определите направление трубопроводов, которые будут выведены наружу. Если имеет-
ся подвесной потолок, задайте расположение трубопроводов хладагента, дренажных труб, внутренней и
внешней проводки относительно точек соединения перед подвеской блока.
• Установка подвесных болтов.
• Отрежьте кровельную балку.
• Укрепите зону в месте выреза балки и кровельную балку
• После выбора места установки и перед подвеской блока наметьте расположение трубопроводов хладаген-
та, дренажных труб, внутренней и внешней электропроводки относительно точек соединения.
• Установка подвесных болтов.
ПРИМЕЧАНИЕ
Минимальный уклон дренажного трубопровода в сторону стока должен составлять не менее 1/100
4.3. Деревянная конструкция потолка
Поперечно, поверх кровельной балки установите брус квадратного сечения, а затем закрепите подвесные
болты. (См. рис. 5-2)
Брус, помещённый над балкой
Кровельный брус
Потолок
Подвесные болты
Рис. 5-2
