5

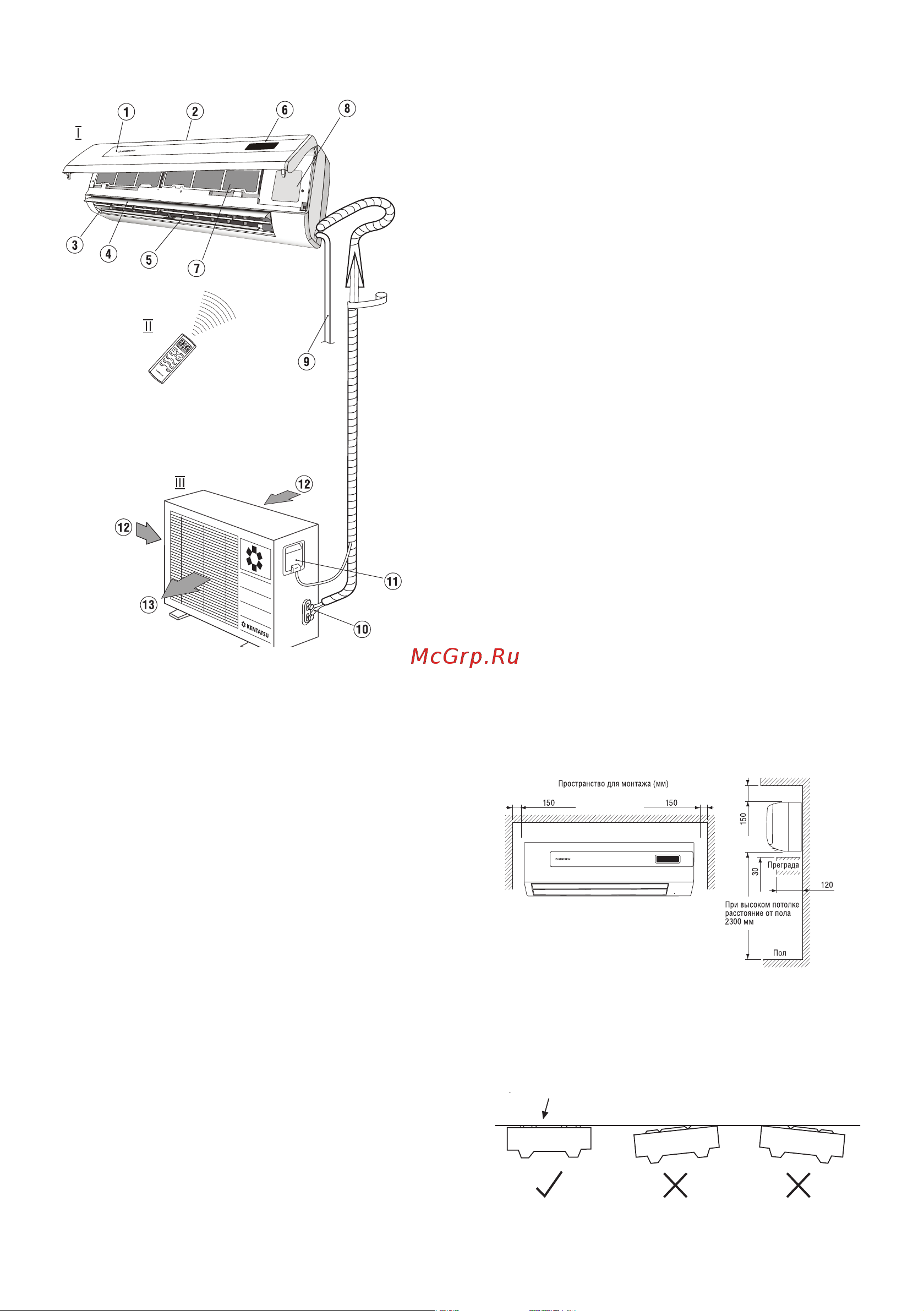

МОНТАЖНАЯ СХЕМА
I – ВНУТРЕННИЙ БЛОК
1. Лицевая панель.
2. Впускной диффузор поступающего воздуха.
3. Выпускной диффузор.
4. Горизонтальная воздухораспределительная заслонка.
5. Вертикальные воздухораспределительные жалюзи.
6. Табло индикации.
7. Воздухоочистительные фильтры.
8. Кнопка вкл/выкл кондиционера при отсутствии ИК-
пульта.
9. Дренажный шланг для отвода конденсата.
II – ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
III – НАРУЖНЫЙ БЛОК
10. Трубопровод хладагента в теплоизоляции.
11. Крышка электронного блока.
12. Вход атмосферного воздуха.
13. Выброс воздуха.
ПРИМЕЧАНИЕ:
На рисунке кондиционер изображен схематично для поясне-
ния проводимых работ. Внешний вид реального образца может
незначительно отличаться.
Медный фреоновый трубопровод должен быть теплоизолиро-
ван.
МОНТАЖ ВНУТРЕННЕГО БЛОКА
Образующийся во время работы блока конденсат дол-
жен беспрепятственно стекать в поддон и отводиться
наружу.
Не допускается размещение внутреннего блока кон-
диционера около двери.
Размеры свободного пространство справа и слева от
блока приведены на рис. 2.
Чтобы избежать повреждения стены, используйте для
крепления винты и дюбели.
Для достижения наилучшей циркуляции воздуха вну-
тренний блок должен быть размещен на расстоянии
не менее 150 мм от потолка.
При изменении длины трубопровода необходимо из-
менить количество заправленного в него хладагента
(рис. 1).
I.
Крепление монтажной пластины
1. Расположите монтажную пластину горизонтально
(рис. 3) на стене в том месте, где будет крепиться вну-
тренний блок кондиционера. Соблюдайте указанные
расстояния (рис. 3а).
правильное положение монтажной пластины
Pис. 1
Pис. 3
Pис. 2
