10
ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
1. Электрические подключения выполнять в соответствии с электрическими схемами, приведенными в при-
ложении и на панелях наружного и внутреннего блоков кондиционера.
2. Если электропроводка не подходит для питания кондиционера, электрик не должен подключать к ней
кондиционер. Нужно объяснить владельцу кондиционера суть проблемы и способы ее устранения.
3. Напряжение питания должно поддерживаться в пределах от 90 до 110% от номинального. При пониже-
нии напряжения возможны следующие неполадки: вибрация магнитного пускателя, ведущая к поврежде-
нию контактов; перегорание предохранителя и т.д
4. В силовом контуре нужно установить предохранитель и сетевой размыкатель питания, срабатывающий
при токе, в 1,5 раза большем максимального рабочего тока кондиционера.
5. Убедитесь, что кондиционер заземлен.
6. Электрическое подключение должно полностью соответствовать государственным стандартам и выпол-
няться квалифицированными электриками.
7. К автомату защиты, к которому подключается кондиционер, нельзя подключать другие электроприборы.
Рекомендуемое сечение проводов и параметры предохранителей указаны в таблице.
Производительность Питание
Размыкатель/
Предохранитель
Сечение провода
(длина трассы до 10 м)
до 3,5 кВт 220–240V~50 Гц 10 А / 15 A ≥ 1,5 мм
2
от 3,5 кВт до 5,3 кВт 220–240V~50 Гц 16 А ≥ 1,5 мм
2
от 6.1 до 7.0 кВт 220–240V~50 Гц 32A / 25 A ≥ 2,5 мм
2
Внимание!
Напряжение питания не должно быть ниже, чем номинальное напряжение, указанное на кондиционере.
ПОДКЛЮЧЕНИЕ КАБЕЛЯ К ВНУТРЕННЕМУ БЛОКУ
1. Проверьте зажимы, крепящие провода в клеммной коробке, которые могли ослабиться из-за вибрации во
время транспортировки кондиционера. При нарушении контактов возможен нагрев и возгорание прово-
дов. Поэтому проверьте плотность контактов и закрепите соединение при необходимости.
2. Проверьте параметры электропитания.
3. Убедитесь, что защитный автомат рассчитан на ток, протекающий при работе кондиционера.
4. Убедитесь, что сечение кабеля электропитания достаточно для кондицио нера.
5. Снимите панель и винты и выньте крышку клеммной коробки (рис. 20).
6. Подключите кабели в соответствии с маркировкой контактов.
7. Изолируйте кабели, не подключенные к контактам, изолентой, чтобы они не касались элементов электри-
ческой схемы кондиционера.
ПОДКЛЮЧЕНИЕ КАБЕЛЯ К НАРУЖНОМУ БЛОКУ
1. Снимите крышку электрического отсека наружного блока (рис. 19).
2. Подключите соединительные провода к контактам так, чтобы числа, указанные на контактах внутреннего
и наружного блоков, совпадали.
Pис. 19
10
Connect t he cable to the outdoor unit
ELECTRICAL WORK
1. Remove the electrical control board cover from the outdoor unit by loosening the screw.
2. Connect the connective cables to the terminals as identified with their respective matched
numbers on the terminal block of indoor and outdoor units.
3. Secure the cable onto the control board with the cord clamp.
4. To prevent the ingress of water, from a loop of the conne ctive cable as illustrated in the
installation di agram of indoor and outdoor units.
5. Insulate unu
sed cords (conductors) with PVC-tape.Process them so they do not touch any
electrical or metal parts.
Cover
Screw
Fig.21
1. The inside and outside connecting cable can be connected without o pening the front panel.
2. Remove the front cover on chassis and front co ver of frame as shown in Fig.20. Then remove
t he terminal board cover by looseni ng the screw.
3. Connecting cable between indoor unit and outdoor unit shall be approved polychloroprene shea-
thed flexible cord, type designation H07RN-F or heavier cord. Ensure the co
lour of wires of
outdoor unit and the terminal Nos. are the same to the indoorsrespectively.
4. Wr ap those cables not connected with t erminals with insulation tapes, so that they will not touch
any electrical components. Secure the cable on to the control board with the cord clamp.
NOTE: Before perform ing any electrical work, turn off the main power to the system.
,
Cooling only type
Cooling only type
Cooling & heating type
Cooling & heating type
Terminal block of indoor unit
Terminal block of outdoor unit
To outdoor unit
To indoor unit
To outdoor unit
To indoor unit
To outdoor unit
To indoor unit
1 2(N) 34
1 2(N) 34
1 2(N)
1 2(N)
1 2(N) 34
1 2(N) 34

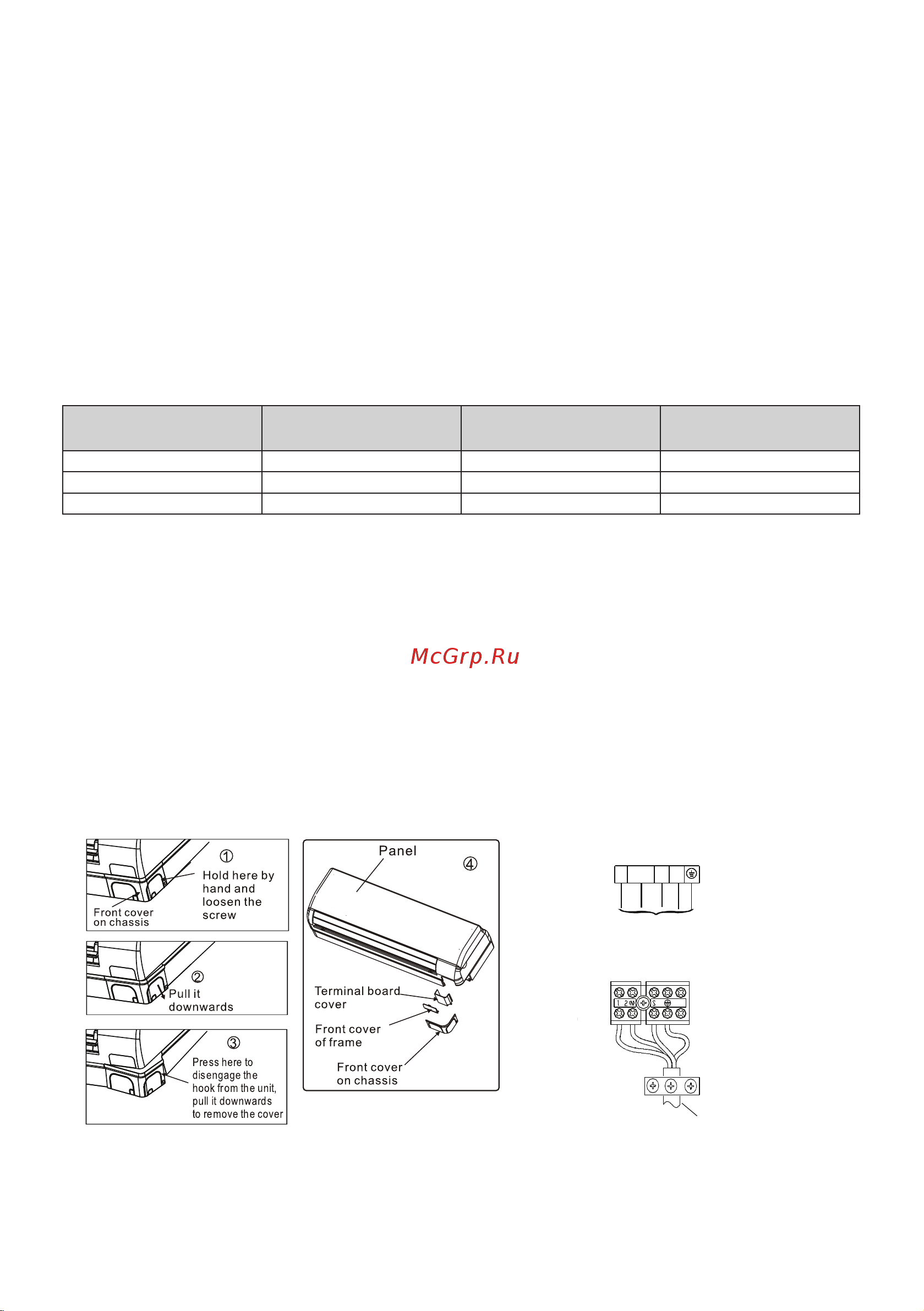

Fig.20
Panel
Terminal boa rd
c over
Fron t cover
on chassis
Hold here by
hand and
loosen the
screw
1
Pull it
downwards
Press here to
di sengage t he
hoo k fr o m the unit,
pul l it dow n wards
to remove the c over
2
3
4
Fr ont c over
of frame
Fr ont cover
on chassis
C onnect the cable to the indoor unit
or
or
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
10
Connect the cable to the outdoor unit
ELECTRICAL WORK
1. Remove the electrical control board cover from the outdoor unit by loose ning the screw.
2. Connect the connective cables to the terminals as identified with their resp ective
matched numbers on the terminal block of indoor and outdoor units.
3. Secure the cable onto the control board with the cord clamp.
4. To prevent the ingress of water, from a loop of the connective cable as illustrated
in the installation diagra m of indoor and outdoor units.
5. Insulate unused
cords (conductors) with PVC-tape.Process them so they do not
touch any electrical or metal parts.
Fig.21
Connect the cable to the indoor unit
1. The inside and outside connecting cable can be connected without removing the front grille.
2. Connecting cable between indoor unit and outdoor unit shall b e approved polychloroprene
sheathed flexible cord, type designation H 07RN-F or heavier cord.
3. Lift the indoor unit panel up, remove the electrical box cover by loosening the screw.
4. Ensure the colour of wires
of outdoor unit and the terminal Nos. are the same to the indoors
respectively.
5. Wrap those cab les not connected with terminals with insulation tapes, so that they will not touch
any electrical components. Secure the cable onto the control board with the cord clamp.
NOTE: Before performing a ny electrical work, turn off the main power to the system.
,
Fig.20
Pa nel
Electr ical box
cover
Terminal block of indoor unit
To ou tdoor unit
Wire connector of outdoor unit
Cover
Screw
NOTE
: The supply voltage must
be consistent with the rate voltage
of the air conditioner.
Model
Power supply
Input Rated Amp
(Switch/Fuse)
32A/25A
220-240V~ 50Hz
or
220-230V~60Hz
≥
21000Btu/h
Minimum norminal cross -secti onal
ar ea of conductors:
Rated c urrent
of a p plia nce
(A)
>3 and <6
>6 an d <10
>10 a nd <16
>16 a nd <25
Nominal cross-sectional
area
(mm)
2
0.75
1
1.5
2.5
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
