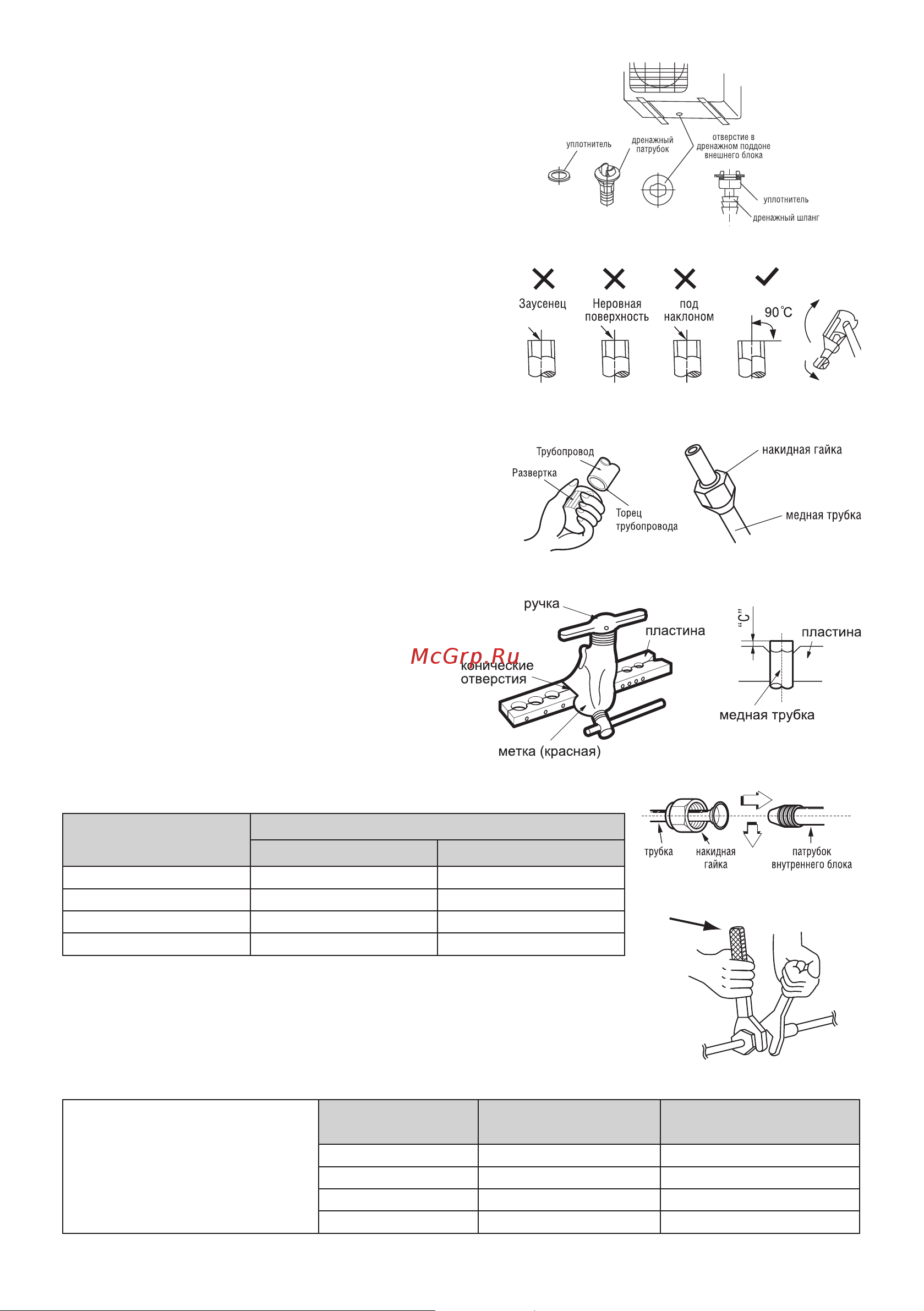

9
ДРЕНАЖ КОНДЕНСАТА
Вставьте уплотнитель в дренажный патрубок, затем вставь-
те патрубок в отверстие в дренажном поддоне наружного
блока и закрепите его, повернув на 90°.
Если кондиционер будет работать в режиме обогрева, то в
наружном блоке будет образовываться конденсат. В этом
случае нужно удлинить дренажный патрубок дополнитель-
ным шлангом, приобретенным отдельно.
ПОДКЛЮЧЕНИЕ ХОЛОДИЛЬНОГО КОНТУРА
1. Развальцовка
Основная причина утечки хладагента из фреонового тру-
бопровода кондиционера – некачественная развальцовка
труб. Выполняйте развальцовку, как описано ниже (рис.
12–16):
A: Отрежьте трубы и кабель нужной длины:
1. Измерьте расстояние между внутренним и внешним
блоками кондиционера.
2. Отрежьте трубы длиной чуть больше, чем расстояние
между блоками.
3. Отрежьте кабель длиной на 1,5 м длиннее труб.
В: Удаление заусенцев
Тщательно удалите все заусенцы со среза трубы. Во вре-
мя удаления заусенцев держите трубу срезом вниз, чтобы
стружки и пыль не попали внутрь неё.
С: Установка накидных гаек
Отсоедините накидные гайки, прикрепленные к вну-
треннему и наружному блокам кондиционера. Затем
установите их на трубки, с которых уже удалены за-
усенцы. После развальцовки труб установить гайки
уже нельзя!
D: Развальцовка труб
Плотно закрепите медную трубку в зажиме (рис.16).
Размер зажима зависит от диаметра трубы (см. таблицу):
Наружный
диаметр, мм
С (мм)
Максимум Минимум
∅6,35 1,3 0,7
∅9,53 1,6 1,0
∅12,7 1,8 1,0
∅16 2.4 2.2
ПОДСОЕДИНЕНИЕ ТРУБ К БЛОКУ
• Установите развальцованные трубы соосно со штуцером (рис. 17).
• Закрутите накидную гайку, а затем затяните ее двумя гаечными ключами –
обычным и динамометрическим (см. рис. 18).
Внимание:
Слишком большой крутящий
момент может повредить гайку.
Максимально допустимые значе-
ния крутящего момента –
в таблице справа
Внешний диаметр
трубы, мм
Крутящий момент,
H*см
Дополнит. момент,
H*см
∅6,3 1570 1960
∅9,53 2940 3430
∅12,7 4900 5390
∅16 7360 7850
Pис. 12
Pис. 13
Pис. 14 Pис. 15
Pис. 16
Pис. 17
Pис. 18
