III. Подключение трубопровода и дренажного шланга

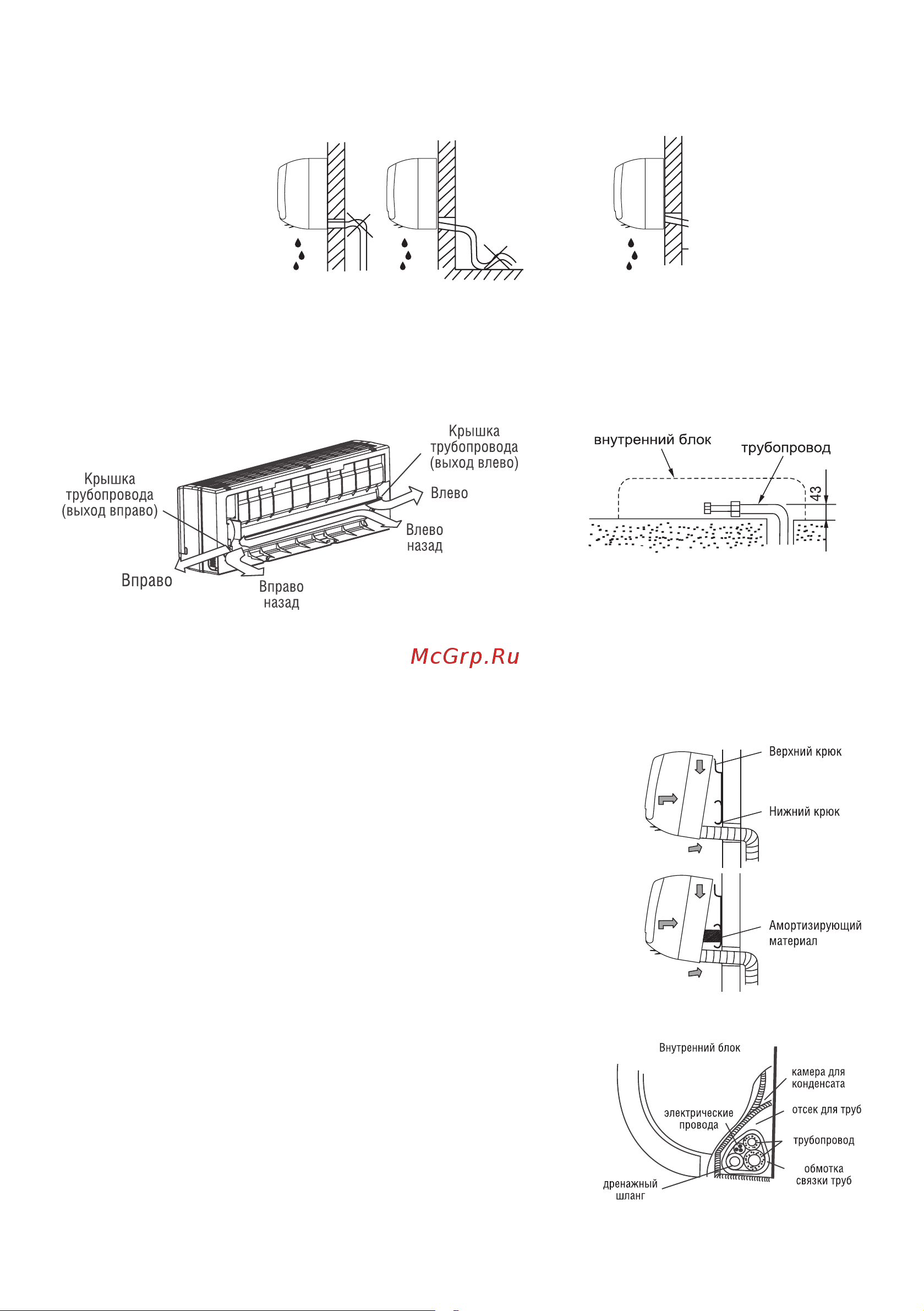

1. Проведите дренажный шланг с уклоном наружу. Не допускайте ошибок, показанных на рис. 5.

2. Если Вы удлиняете дренажный шланг, изолируйте удлиняющую часть шланга защитной трубкой.

Рис. 5

Трубопровод

1. Для подключения трубопровода к внутреннему блоку справа или справа сзади снимите

заглушку с левой стороны задней крышки. Объясните пользователю, что заглушку нужно сохранить на тот

случай, если кондиционер в будущем установят в другое место (рис. 6).

2. Для подключения трубопровода слева или слева сзади действуйте, как показано на рис. 7. Согните трубы

так, чтобы они проходили на высоте не более 43 мм от стены.

3. Закрепите концы труб (см. раздел «Подключение холодильного контура»).

4. Сдвиньте нижний край внутреннего блока вверх к стене. Затем слегка подвигайте блок вверх-вниз и

вправо-влево, чтобы проверить, надежно ли он прикреплен к стене (рис. 8).

IV. Крепление трубопровода

• Прочно закрепите соединительный кабель, дренажный шланг, прово-

да и трубопровод изолирующей лентой, как показано на рис. 9.

• Конденсат из внутреннего блока будет собираться в специальную ка-

меру и удаляться наружу. Не помещайте в эту камеру никакие пред-

меты.

Внимание!

• Подключите сначала внутренний блок, а затем наружный. Располо-

жите трубы в правильном порядке и скрепите их.

• Не допускайте выхода труб с обратной стороны внутреннего блока.

• Дренажный шланг не должен провисать.

• Теплоизолируйте обе трубы холодильного контура, выходящие из

внутреннего блока.

• Дренажный шланг должен располагаться под соединительными тру-

бами, в противном случае конденсат может затекать внутрь конди-

ционера.

• Не допускайте перекручивания силового провода питания и его пе-

ресечения с другими проводами.

• Дренажный шланг должен иметь уклон наружу для свободного сте-

кания конденсата.

Pис. 8

Pис. 9

Pис. 7

Pис. 6
