18 electrolux

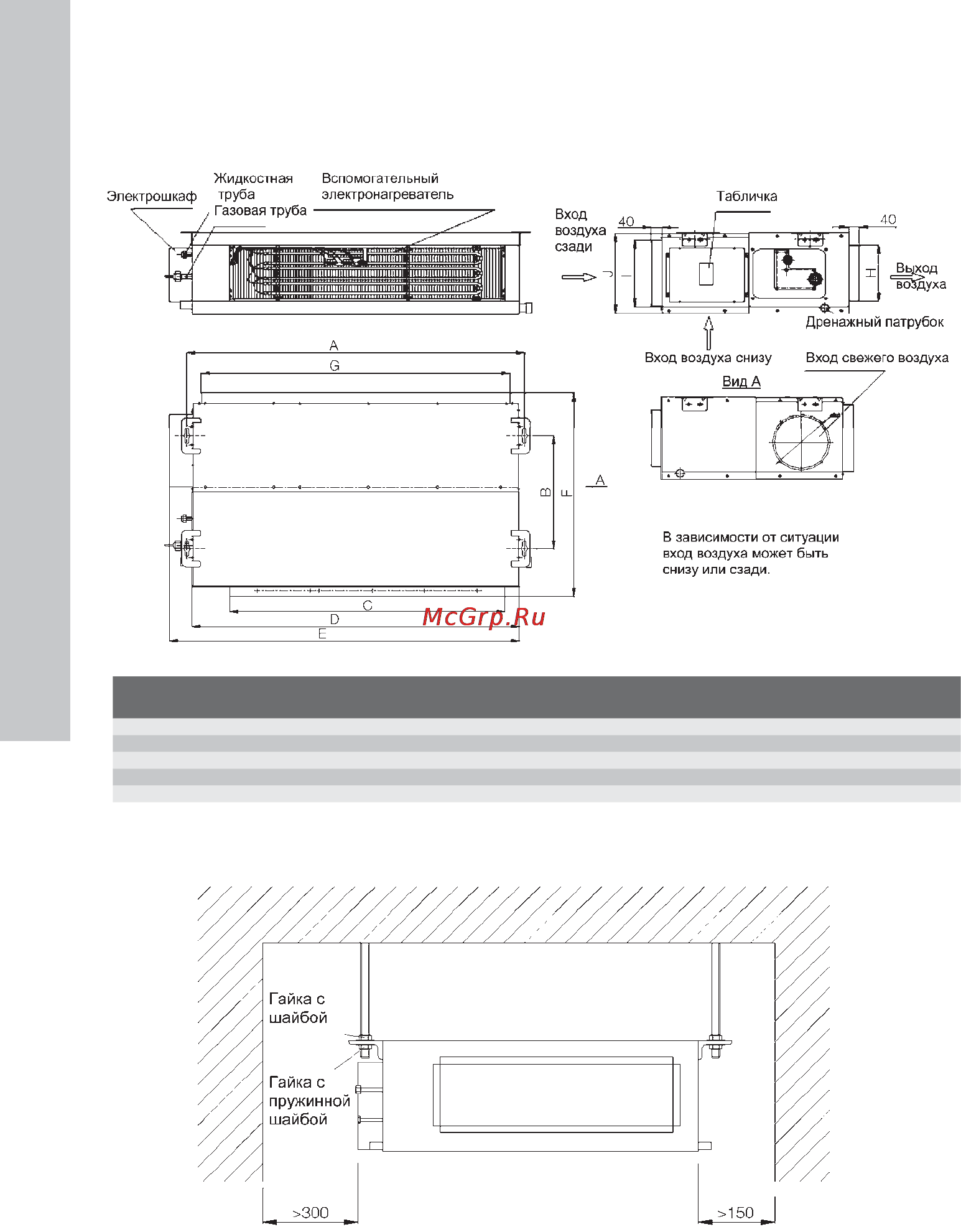

ESVMD-45, ESVMD-56, ESVMD-71, ESVMD-90, ESVMD-112
Модель А, мм В, мм С, мм D, мм Е, мм F, мм G, мм Н, мм I, мм J, мм
Жидк.
труба
Газ.
труба
Дренаж
(нар. × внутр.), мм
ESVMD-45 932 430 738 892 980 721 738 125 203 266 ∅1/4" ∅1/2" ∅30 × ∅27
ESVMD-56 1114 420 918 1074 1159 736 1010 207 207 300 ∅3/8" ∅5/8" ∅30 × ∅27
ESVMD-71 1114 420 918 1074 1159 736 1010 207 207 300 ∅3/8" ∅5/8" ∅30 × ∅27
ESVMD-90 1382 420 1155 1340 1425 736 1280 207 250 300 ∅3/8" ∅5/8" ∅30 × ∅27
ESVMD-112 1382 420 1155 1340 1425 736 1280 207 250 300 ∅3/8" ∅5/8" ∅30 × ∅27
Сервисное пространство
