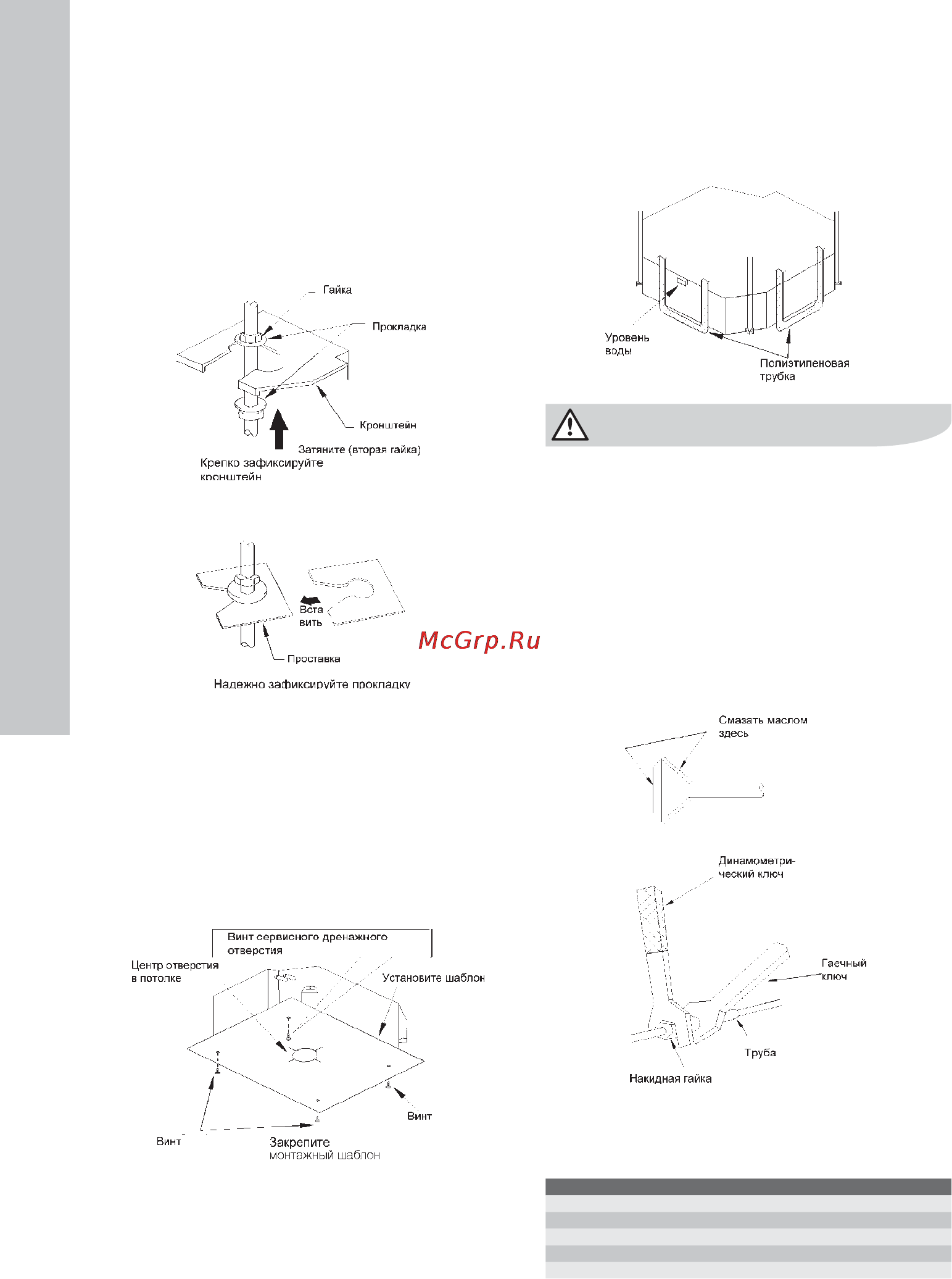

22 electrolux
Пример установки
Первый шаг при монтаже внутреннего блока
Если в комплекте идет подвесной крепеж, для
фиксации используйте гайки с прокладками как
сверху, так и снизу кронштейна. Используй-
те проставки во избежание повреждения про-
кладок.
Использование шаблона
Пожалуйста, используйте монтажный шаб-
лон для определения размеров отверстия в по-
толке.
Центр отверстия в потолке отмечен на шаб-
лоне.
Закрепите шаблон на блоке тремя винтами, а
также используя сервисное дренажное отвер-
стие.
Закрепите блок в подходящем для размеще-
ния месте.
4. Проверьте горизонтальность блока.
Дренажный насос и поплавковый клапан встро-
ены в блок. Проверьте горизонтальность по 4
направлениям водяным уровнем. (Если блок на-
клонен в сторону, противоположную току кон-
денсата, может выйти из строя поплавковый
клапан и случиться протечка).
1.
•
2.
•
•
•
3.
•
ВНИМАНИЕ!
Пожалуйста, затяните гайки и винты во избежа-
ние падения блока.
Присоедините трубы холодильного контура.
При соединении или отсоединении труб от
агрегата, пожалуйста, используйте гаечный и
динамометрический ключи.
Смажьте накидную гайку и ответную часть
маслом, используемым в холодильном кон-
туре, и заверните ее вначале руками, а затем
гаечным ключом.
Усилие затягивания регламентируется.
Слишком сильное затягивание повредит гай-
ку и вызовет утечку.
Проверьте соединительные трубы на утечку
хладагента и затем теплоизолируйте их.
Для теплоизолирования используйте вспе-
ненный материал.
•
•
—
—
—
—
—
5. Удалите проставки и затяните гайки.
6. Удалите шаблон.
Диаметр Толщина стенок, мм Момент затягивания, Нм
∅1/4" ≥0.5 15–30
∅3/8" ≥0.71 30–40
∅1/2" ≥1 45–50
∅5/8" ≥1 60–65
∅3/4" ≥1 70–75
