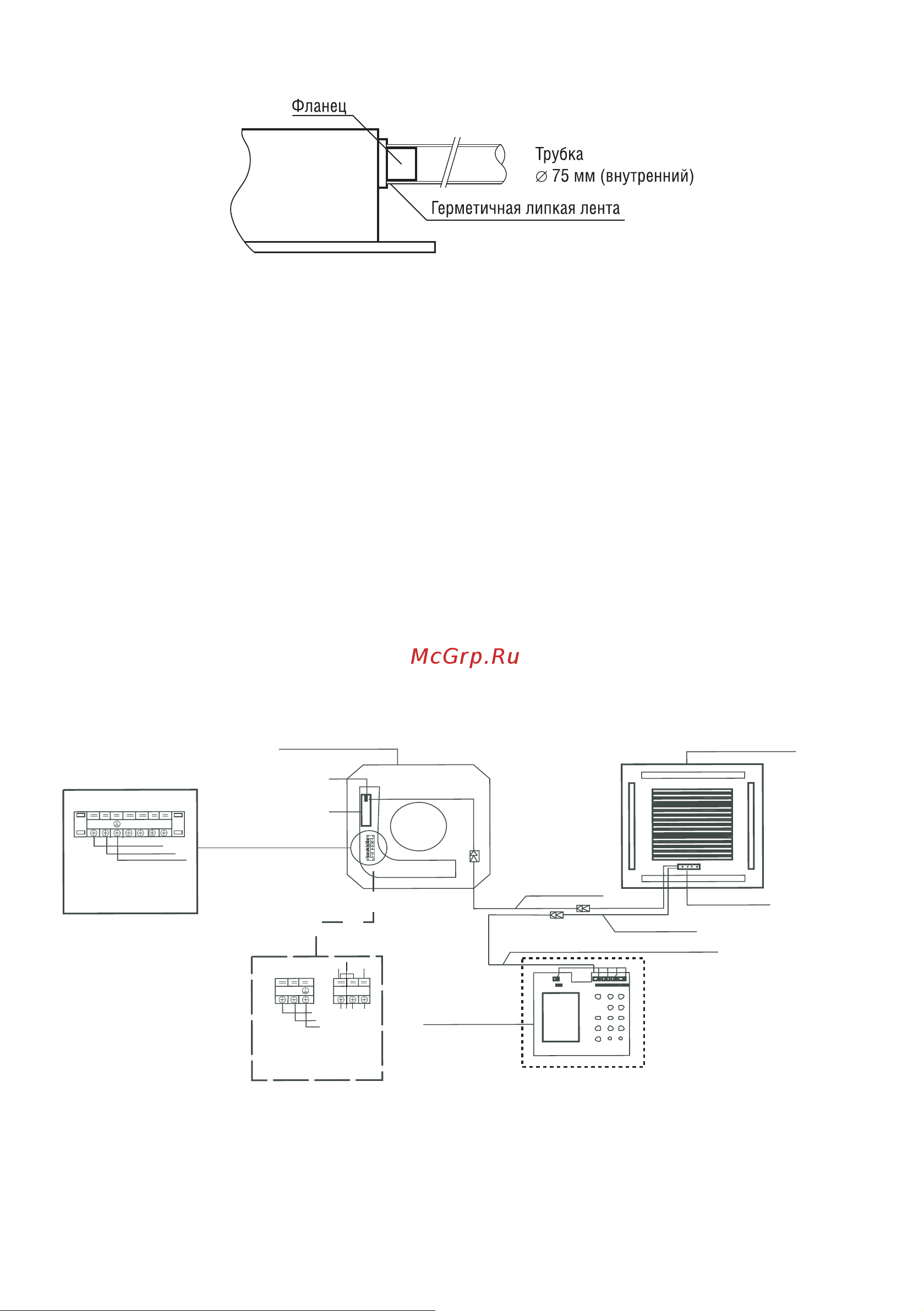

![Kentatsu KFZF48H0EN1 [13/16] Электрические подключения](/views2/1830534/page13/bgd.png)
13
4. Установка трубки для подмеса атмосферного воздуха
ВНИМАНИЕ!
• Между стеной и металлической трубкой необходимо проложить электрическую изоляцию.
• Конец наружной части трубки должен быть опущен вниз, чтобы в него не попадала влага.
• Выходное отверстие должно быть перекрыто таким образом, чтобы в него не могли попасть птицы и дру-
гие мелкие животные.
ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
1. Если электропроводка не подходит для питания кондиционера, электрик не должен подключать к ней кон-
диционер. Нужно объяснить владельцу кондиционера суть проблемы и способы ее устранения.
2. Напряжение питания должно поддерживаться в пределах от 90 до 110% от номинального.
3. В силовом контуре нужно установить предохранитель и сетевой размыкатель питания, срабатывающий при
токе, в 1,5 раза большем максимального рабочего тока кондиционера.
4. Убедитесь, что кондиционер заземлен.
5. Электрическое подключение должно полностью соответствовать государственным и местным стандартам и
выполняться квалифицированными опытными электриками.
6. К автомату защиты, к которому подключается кондиционер, нельзя подключать другие электроприборы.
Рекомендуемое сечение проводов и параметры предохранителей указаны в таблице.
ЭЛЕКТРИЧЕСКАЯ СХЕМА
Кассета стандартная
Кассета 600х600
Печатная плата
10-жильный кабель
5-жильный экранированный кабель 5X0.5mm
2
5-жильный кабель
Панель внутреннего блока
Приемник ИК сигнала
Проводной пульт
Разъем электрического блока Cn 10
Электронный блок фанкойла
Электропитание: 220-240В~ 50Гц
3-жильный кабель 3X1.0mm
2
Электропитание: 220-240В~ 50Гц
3-жильный кабель 3X1.0mm
2
NL
NL
３２１
VALVE
рис. 25
