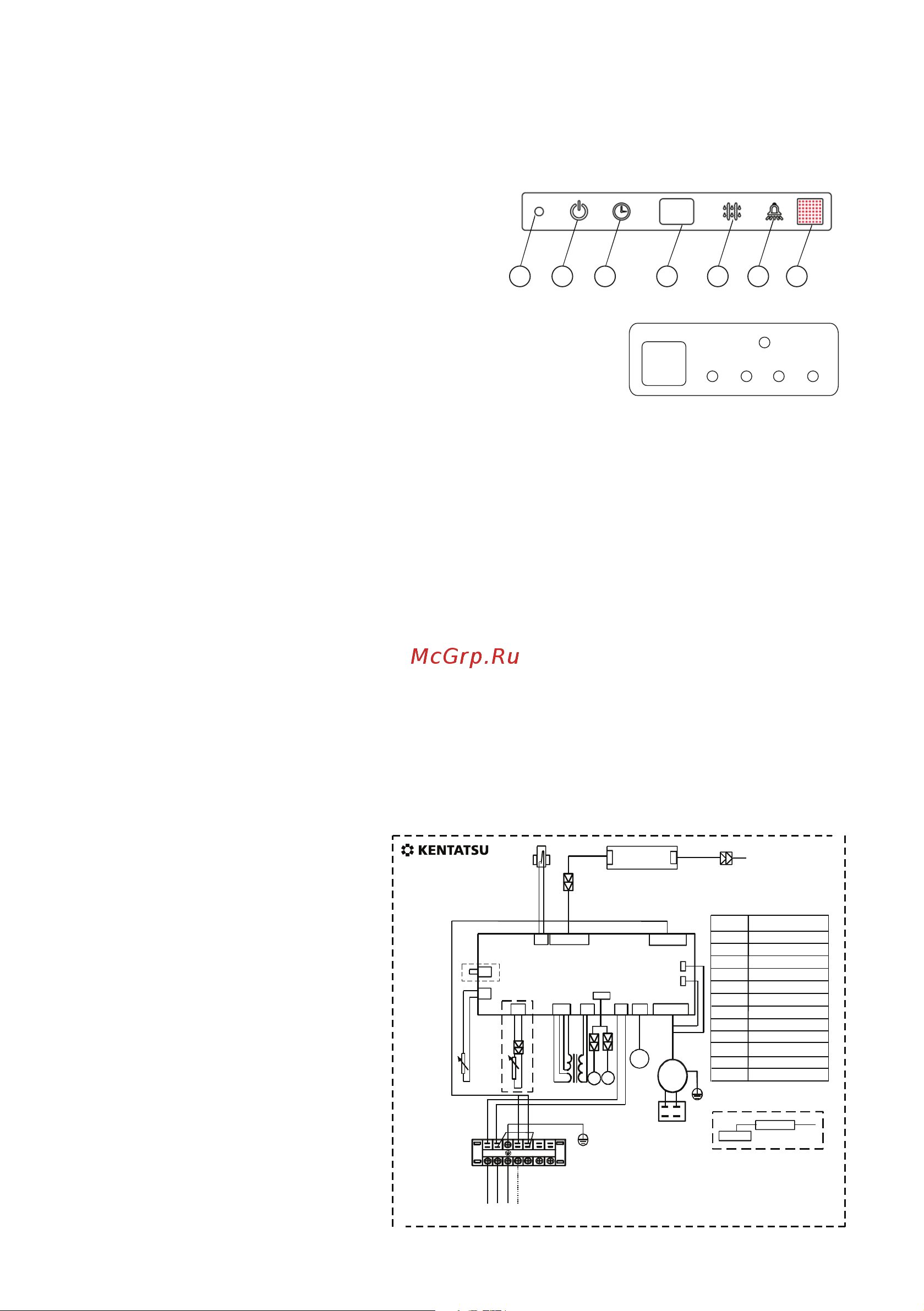

14
ИНДИКАцИЯ НА ДИСПЛЕЕ ДЕКОРАТИВНОЙ ПАНЕЛИ
1. Индикация рабочего режима кондиционера 5. Индикатор неисправности
2. Индикация работы по таймеру 6. Приемник сигнала с пульта управления
3. Дисплей температуры 7. Кнопка ВКЛ/ВЫКЛ кондиционера (без пульта)
4. Индикация режима оттайки/вентилятор
Внимание!
При срабатывании устройства защиты индикатор 5 начина-
ет часто мигать.
Для данных моделей фанкойлов проводной пульт дистанци-
онного управления модель KWC-21 поставляется в стандарт-
ной поставке. Для управления кондиционером с проводного пульта пользуй-
тесь руководством пользователя на KWC-21, которое входит в комплект по-
ставки.
ТЕСТИРОВАНИЕ
Тестирование должно проводиться после завершения монтажных работ.
1. Перед тестированием проверьте:
• Правильностьмонтажафанкойла.
• Правильностьмонтажатрубопроводовиэлектрическихподключений.
• Теплоизоляцияустановленанатрубопроводыиарматуру.
• Отсутствуютпротечкиводы.
• Правильностьзаземления.
• Электропитаниесоответствуетпредьявленнымтребованиям.
• Отсутствуютпрепятствиявтрактеподачивходящегоиливыходящеговоздухафанкойла.
2. Проведите тестирование: установите с пульта управления режим охлаждения и проверьте следующие пун-
кты:
• Хорошолиработаетпультуправленияикнопкиуправления.Выполняютсяликоманды,выдавае-
мые с пульта управления
• Вселирежимыработаютнормально
• Нормальнолиработаетдренажнаясистема
• Нормальнолиработаетиндикация
• Естьливибрацияилиповышенныйшум
ЭЛЕКТРИЧЕСКИЕ СХЕМЫ
1 2 3 4 5 6 7
Receiver
Operation Timer Fan Alarm
Manual
KPU95-C
KPU65-C
KFVE57-140H0EN1
Ｌ
３
２
（ Ｎ）
１
Ｎ
４
MAIN BOARD
WIRING DIAGRAM
POWER
XT1
RT1
TRANS
XP2
CN20
CN8
CN7
CN3
CN2
CN12
CN1 CN14 CN16
P1
CH
P2
H
CN10CN11
XS2
XP3
XS3
3, VALVE
BLACK
BLACK
BROWN
CAP1
FAN1
M
PUMP
M
Y/G
CN20
NET MODULE
TO KCC
Y/G
YELLOW
RED
BLUE
BLUE
RED
RED
XS1
K3
XP1
DISPLAY BOARD
TO WIRE CONTROLLER
CODE
CAP1 INDOOR FAN CAPACITOR
P.C BOARD SOCKETS
POWER TRANSFORMER
INDOOR FAN MOTOR
WATER LEVEL SWITCH
SWING MOTOR
PUMP
ROOM TEMPERATURE
PIPE TEMPERATURE
CONNECTORS
CONNECTORS
7WAY TERMINAL
CN120
TRANS
FAN1
K3
M
PUMP
RT1
XT1
RT2
XP1_5
XS1_5
PART NAME
