Kentatsu KSUN53HFDN1 Инструкция по монтажу онлайн

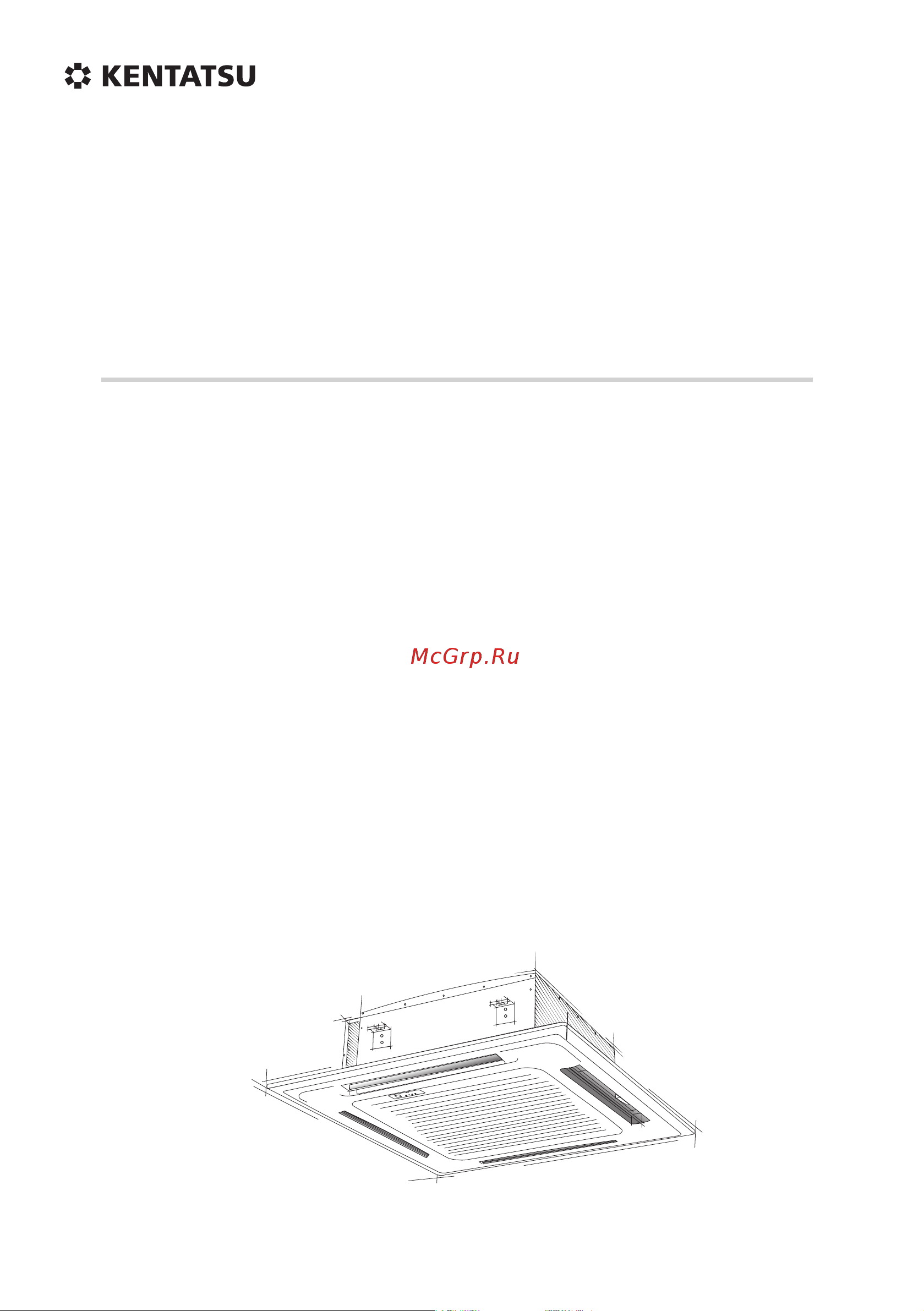

КОНДИЦИОНЕР КАССЕТНОГО ТИПА
ЧЕТЫРЕХПОТОЧНЫЙ
DK08-03.01.06
Содержание
- И н с т р у к ц и я п о м о н т а ж у 1
- Кондиционер кассетного типа четырехпоточный 1
- Кондиционеры общего назначения 1
- Благодарим вас за выбор кондиционера компании kentatsu 2
- Содержание 3
- Меры по обеспечению безопасности 4
- Предупреждения 4
- Комплект поставки 6
- Монтажная схема 6
- Монтаж внутреннего блока 7
- Pис 11 10
- Pис 12 10
- Pис 13 10
- Pис 14 10
- Pис 15 10
- Б закрепите сначала скобу на панели со стороны двигателя и с противоположной стороны скрепите их соответствующими скобами поддона для сбора конденсата рис 11 1 затем прикрепите две остальные скобы рис 11 2 10
- В отрегулируйте положение винтов на креплениях панели так чтобы панель была строго горизонтальна и привинтите ее к подвесному потолку рис 11 3 г слегка подвигайте панель в направлениях отмеченных стрелками рис 11 4 совмещая центр панели с центром отверстия в потолке убедитесь что винты по углам панели надежно крепят ее д затягвайте винты панели пока толщина вспененной изоляционной прокладки между корпусом кондицио нера и лицевой панелью не уменьшится до 4 6 мм края панели должны плотно соприкасаться с потолком рис 12 если винты затянуты неравномерно и недостаточно возможны неполадки изображенные на рис 13 по падание пыли внутрь кондиционера и вытекание конденсата если после крепления панели винтами сохраняется зазор между панелью и потолком то необходимо из менить высоту подвеса кондиционера рис 14 слева высоту кондиционера можно отрегулировать через отверстия в углах лицевой панели если изменение невелико и не влияет на положение дренажной трубки 10
- Внимание не оборачивайте провода двигателя качающего жалюзи кондиционера изоляцией 10
- Закройте воздухозаборную решетку выполните п 2 в обратном порядке 10
- Прикрепите к панели воздухозаборную решетку затем соедините контакты двигателя и блока управления с соответствующими контактами кондиционера 10
- Стандартная кассета ksvp 10
- Установите на место монтажные заглушки а прикрепите провод монтажной заглушки к болту на ней рис 15 слева б прикрепите заглушки к панели слегка надавив на нее рис 15 справа 10
- Компактная кассета kszq 11
- Монтаж наружного блока 11
- Монтаж трубопровода хладагента 12
- Вакуумирование контура хладагента 14
- Монтаж дренажного шланга 15
- Монтаж воздуховода для подмеса атмосферного воздуха 17
- Электрические подключения 19
- Пуско наладoчные работы 20
- Внутренний блок 21
- Внутренний блок нормально ли работает выключатель кондиционера на пульте нормально ли работают кнопки на пульте поворачиваются ли жалюзи регулирующие направление воздушного потока регулируется ли температура воздуха в помещении нормально ли работают индикаторы кондиционера работает ли кнопка принудительного включения вручную проверьте дренаж конденсата нет ли постороннего шума или вибрации во время работы кондиционера работает ли кондиционер на нагрев наружный блок нет ли постороннего шума или вибрации во время работы кондиционера не мешает ли создаваемый кондиционером шум воздушный поток или конденсат соседям нет ли утечек хладагента из холодильного контура внимание функция 3 минутной задержки от перезапуска системы не позволит включать его ранее чем через 3 мин после выключения 21
- Наружный блок 21
- Пробная эксплуатация и тестирование выберите с помощью пульта режим охлаждение cooling проверьте работу кондиционера как описано в инструкции по эксплуатации если возникли какие либо неполадки устраните их в соответствии с разделом устранение неисправностей 21
- Технические характеристики 21
- Ce kfr53w 210dl 23
- Ce kfr53w 210dl d 1 23
- Приложение 23
- Электрические схемы 23
- Ce kfr71w 310t 24
- B 2007 4 25
- Vgkd070722 25
- Электрические схемы 28
- Для заметок 30
- Для заметок 31
