10
ВНИМАНИЕ!
Не оборачивайте провода двигателя, качающего жалюзи кондиционера, изоляцией.
СТАНДАРТНАЯ КАССЕТА (KSVP)
трубы
утечка
конденсированная вода
ослабьте верхнюю
гайку
затяните верхнюю
гайку
зазор недопустим
потолок
загрязнение
дренаж
мотор
болт
корпус
вентилятор
изоляция панели
46 мм
изоляция
винт
корпус
выход
воздуха
изоляция панели 1
потолок
прокладка
крестовая отвертка
скоба
панели
сборник
конденсатора
Pис. 12
Pис. 11
Pис. 13
Pис. 14
Pис. 15
Содержание
- И н с т р у к ц и я п о м о н т а ж у 1
- Кондиционер кассетного типа четырехпоточный 1
- Кондиционеры общего назначения 1
- Благодарим вас за выбор кондиционера компании kentatsu 2
- Содержание 3
- Меры по обеспечению безопасности 4
- Предупреждения 4
- Комплект поставки 6
- Монтажная схема 6
- Монтаж внутреннего блока 7
- Pис 11 10
- Pис 12 10
- Pис 13 10
- Pис 14 10
- Pис 15 10
- Б закрепите сначала скобу на панели со стороны двигателя и с противоположной стороны скрепите их соответствующими скобами поддона для сбора конденсата рис 11 1 затем прикрепите две остальные скобы рис 11 2 10

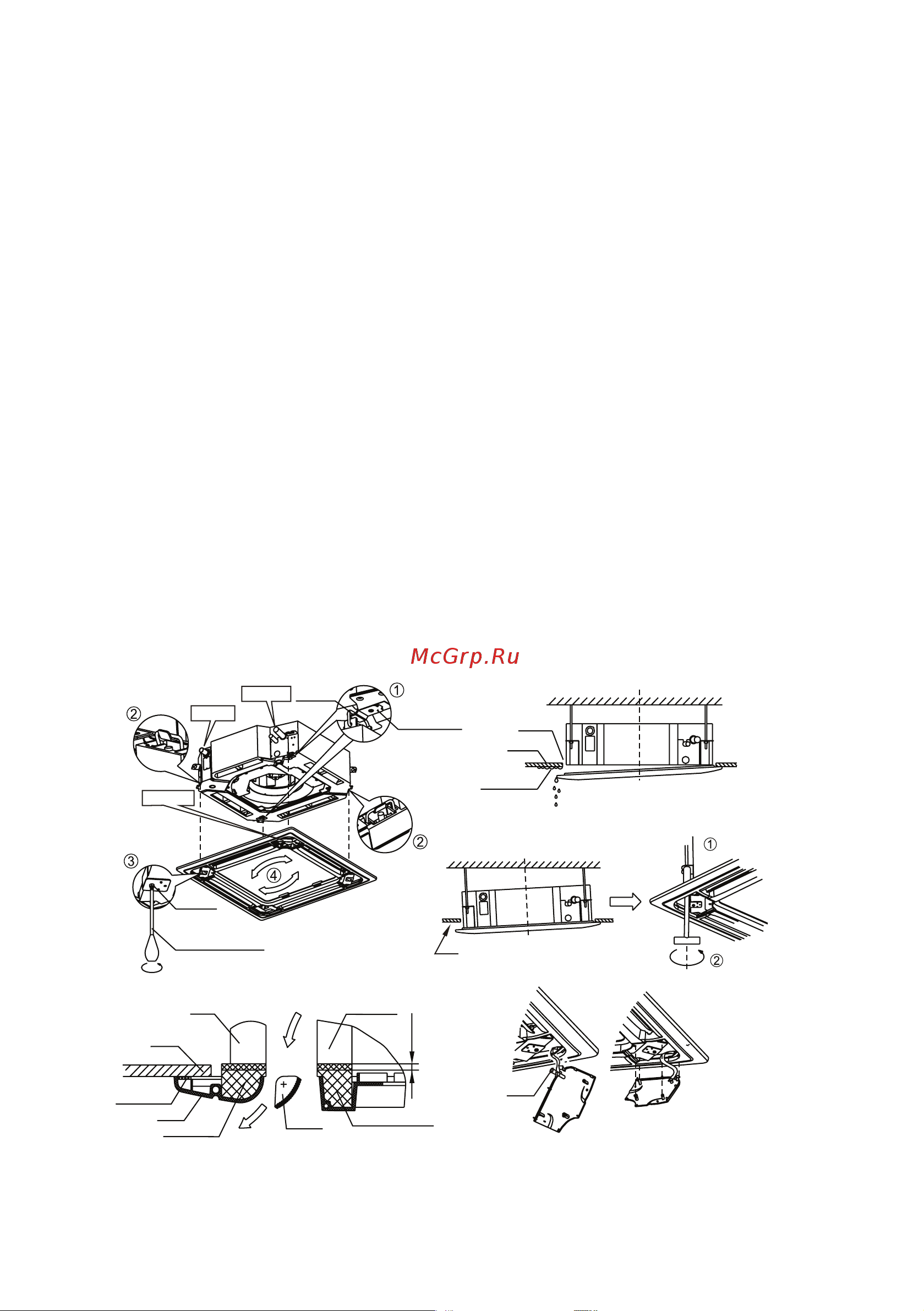

- В отрегулируйте положение винтов на креплениях панели так чтобы панель была строго горизонтальна и привинтите ее к подвесному потолку рис 11 3 г слегка подвигайте панель в направлениях отмеченных стрелками рис 11 4 совмещая центр панели с центром отверстия в потолке убедитесь что винты по углам панели надежно крепят ее д затягвайте винты панели пока толщина вспененной изоляционной прокладки между корпусом кондицио нера и лицевой панелью не уменьшится до 4 6 мм края панели должны плотно соприкасаться с потолком рис 12 если винты затянуты неравномерно и недостаточно возможны неполадки изображенные на рис 13 по падание пыли внутрь кондиционера и вытекание конденсата если после крепления панели винтами сохраняется зазор между панелью и потолком то необходимо из менить высоту подвеса кондиционера рис 14 слева высоту кондиционера можно отрегулировать через отверстия в углах лицевой панели если изменение невелико и не влияет на положение дренажной трубки 10
- Внимание не оборачивайте провода двигателя качающего жалюзи кондиционера изоляцией 10
- Закройте воздухозаборную решетку выполните п 2 в обратном порядке 10
- Прикрепите к панели воздухозаборную решетку затем соедините контакты двигателя и блока управления с соответствующими контактами кондиционера 10
- Стандартная кассета ksvp 10
- Установите на место монтажные заглушки а прикрепите провод монтажной заглушки к болту на ней рис 15 слева б прикрепите заглушки к панели слегка надавив на нее рис 15 справа 10
