Подпотолочный тип однопоточный
11
Сплит-система

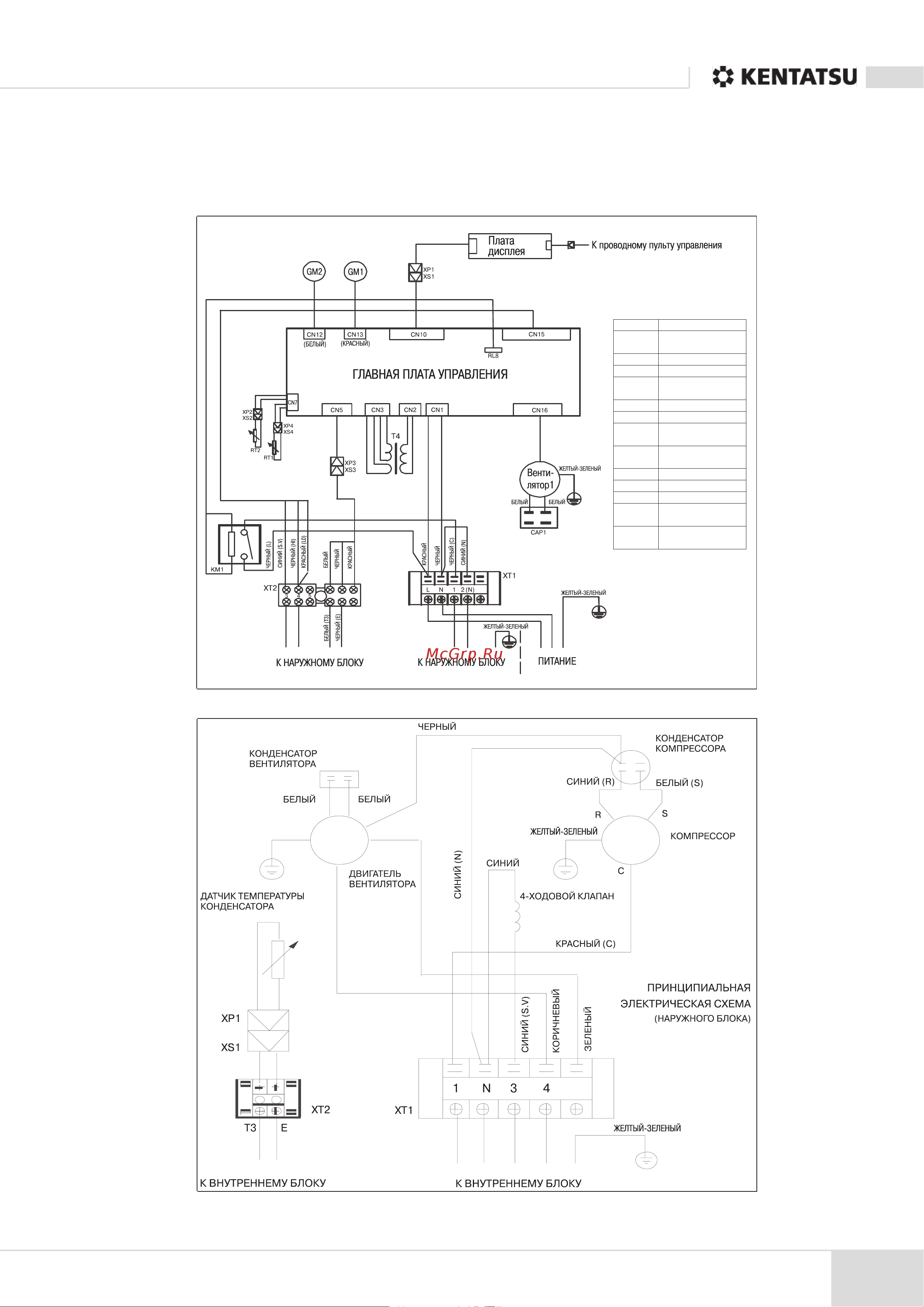

5. Электрические схемы
Модели KSCV/KSUN35HFDN1, KSCV/KSUN53HFDN1
Внутренний блок
Наружный блок:
Условные
обозначения
Код Название детали
CAP1 Конденсатор внутрен-
него вентилятора
CN1-CN24 Гнезда печатной платы
T4 Трансформатор
FAN1 Внутренний венти-
лятор
XP1~4 Коннекторы
XS1~4 Коннекторы
RT1 Датчик комнатной
температуры
RT2 Датчик температуры
трубы
XT1 5разъемный блок
XT2 6разъемный блок
KM1 Реле компрессора
GM1 Двигатель поворота по
горизонтали
GM2 Двигатель поворота по
вертикали
