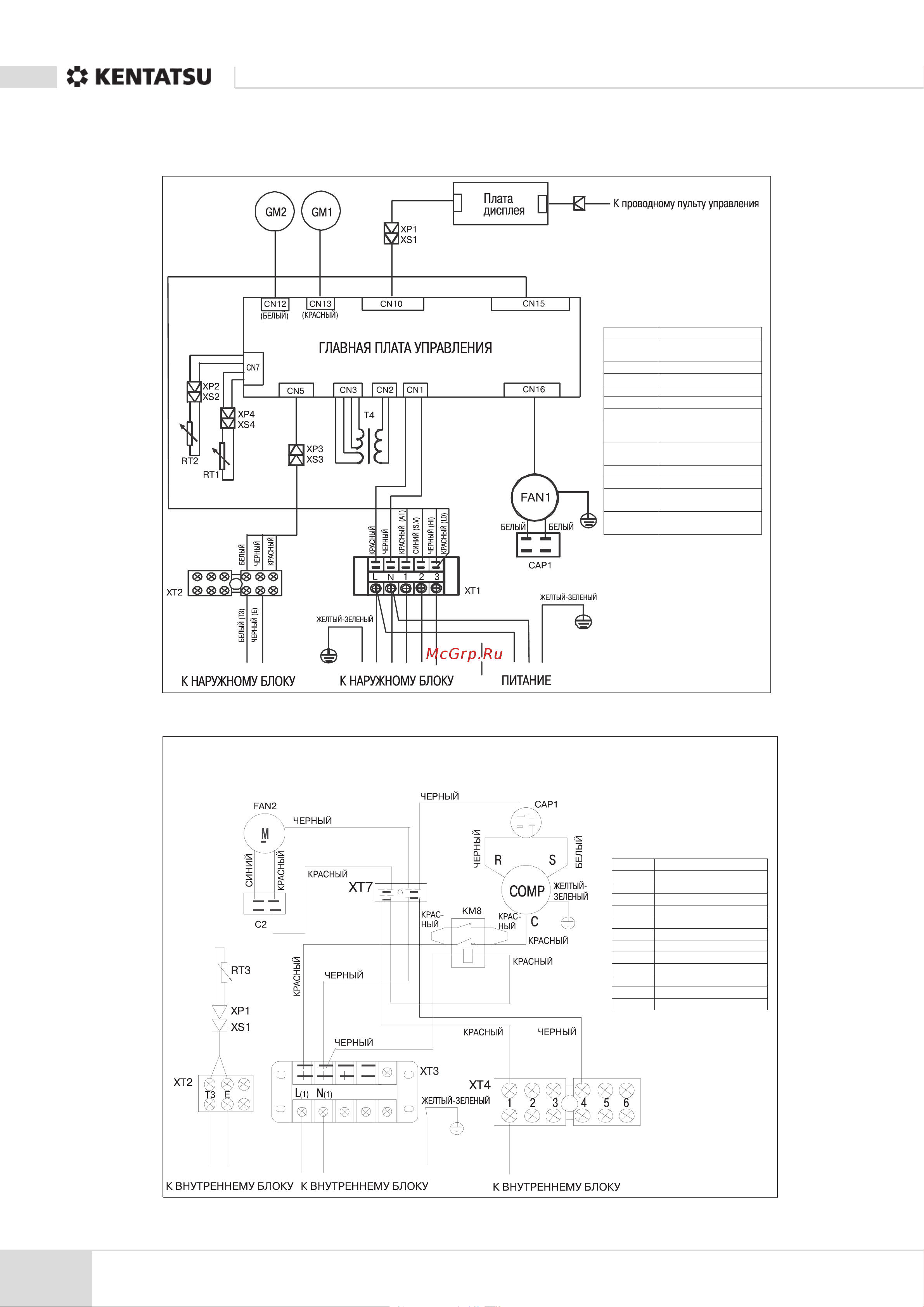

Подпотолочный тип однопоточный
12
Сплит-система
Модель KSCV/KSUN70HFDN1
Внутренний блок:
Наружный блок:
Условные
обозначения
Код Название детали
CAP1
Конденсатор внутреннего
вентилятора
CN1-CN24 Гнезда печатной платы
T4 Трансформатор
FAN1 Внутренний вентилятор
XP1~4 Коннекторы
XS1~4 Коннекторы
RT1
Датчик комнатной тем-
пературы
RT2
Датчик температуры
трубы
XT1 5разъемный блок
XT2 6разъемный блок
GM1
Двигатель поворота по
горизонтали
GM2
Двигатель поворота по
вертикали
Принципиальная
электрическая схема
наружного блока
Код Название детали
COMP Компрессор
CAP1 Конденсатор компрессора
C2 Конденсатор вентилятора
FAN2 Наружный вентилятор
XT3 5разъемный блок
XT4 6разъемный блок
XP1 Коннекторы
XS1 Коннекторы
RT3 Датчик температуры
XT7 Средний блок разъемов
KM8 Замыкатель
XT2 3разъемный блок
