кассетные фанкойлы 5

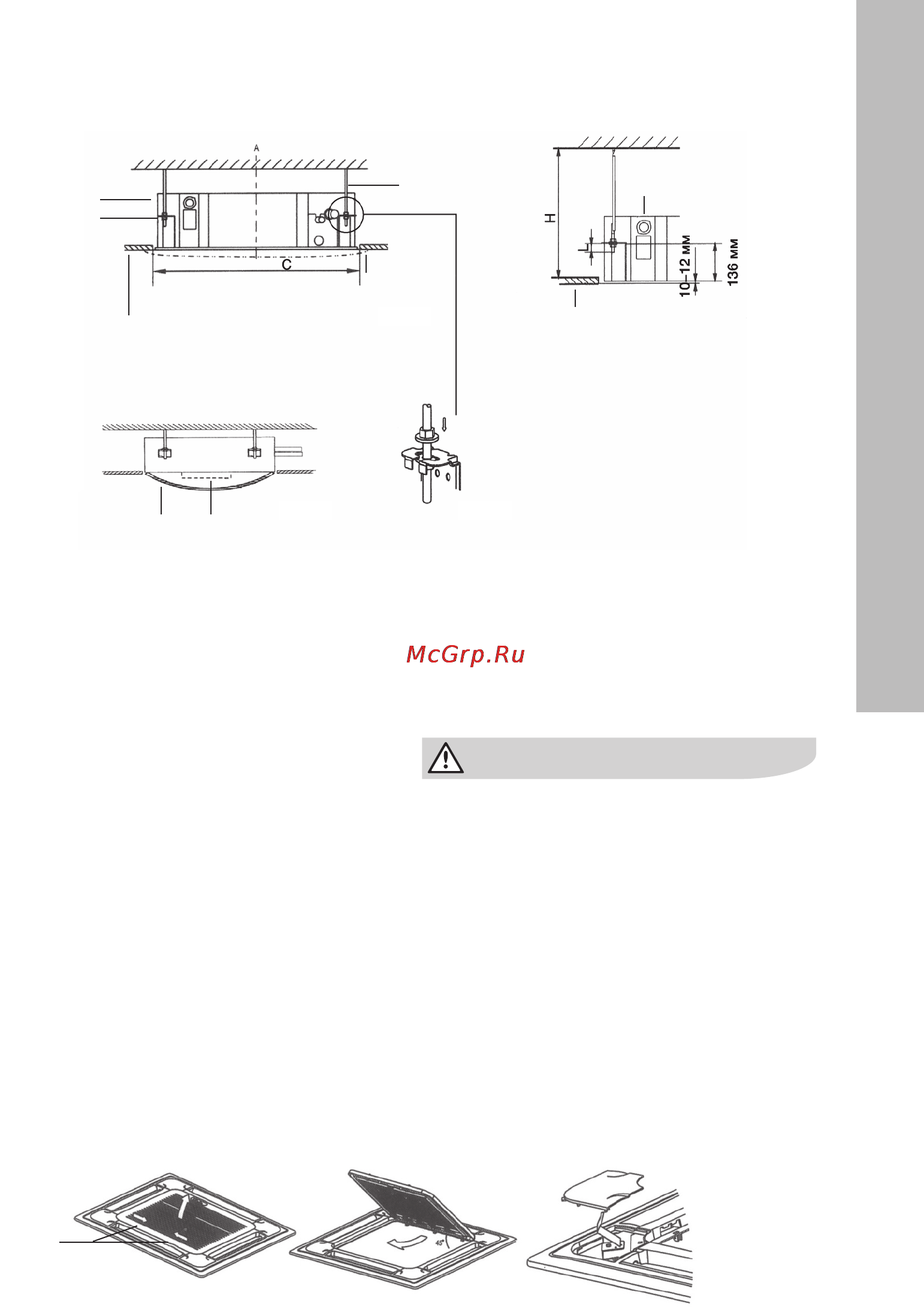

рис. 4рис. 3
рис. 5 рис. 6
1
2
3
4
5
3
6
7 8
1 — Корпус.
2 — Гайка.
3 — Потолок.
4 — Панель.
5 — Шпилька.
6 — Корпус.
7 — Бесцветная прозрачная трубка.
8 — Горизонтальный индикатор (уровень).
Монтаж панели
Ни в коем случае не кладите панель лицевой
стороной на пол, не прислоняйте ее лицевой
стороной к стене и не кладите на выступаю-
щие предметы.
Ни в коем случае не роняйте панель и не нано-
сите по ней ударов.
• Снимите впускную решетку.
Сдвиньте одновременно две защелки на
панели к цен тру, а затем потяните панель
на себя (см. рис. 7).
Поднимите решетку вверх на 45° и вы-
ньте ее (рис. 8).
• Снимите крышки с 4 углов.
Ослабьте винты натяжения, ослабьте трос
крышек и снимите их (рис. 9).
• Установите панель.
Зафиксируйте два диагональных крепеж-
ных кронштейна панели на соответству-
ющие крепления корпуса, как показано
на рис. 10(1). Затем подвесьте два других
крепежных кронштейна на соответствую-
щие крепления корпуса см. рис. 10(2).
Не наматывайте провода двигателя
поворота жалюзи на крепежные элементы.
Подтяните 4 винта натяжения крепежных
кронштейнов панели, чтобы удерживать
панель в горизонтальном положении.
Слегка отрегулируйте панель в направле-
нии, по казанном стрелкой на рис. 10(4),
чтобы центр панели совпал с центром от-
верстия в потолке. Проверьте, надежно
ли зафиксированы крепежные кронштей-
ны по 4 углам.
Продолжайте затягивать винты под крю-
ками пане ли до тех пор, пока толщина
уплотнения между кор пусом и выходом
панели не уменьшится до 4–6 мм. Край
рис. 7 рис. 8 рис. 9
1
1 — Защелки.
