6 electrolux
панели должен тесно соприкасаться с
потол ком (рис. 11).
Неполадка, представленная на рис. 12, может
возникнуть из-за недостаточно крепко затяну-
тых винтов.
Если после того, как вы затянули винты, все
еще оста ется зазор между панелью и потол-
ком, высоту установки фанкойла следует снова
изменить (рис. 13 слева).
Вы можете изменить высоту установки фан-
койла через отверстия по 4 углам панели, если
это не создаст препятс твий для удаления кон-
денсата (рис. 13 справа).
• Установите воздухозаборную решетку на
панели, подключите выводной кабель дви-
гателя жалюзи и платы управления к соот-
ветствующим клеммам на корпусе фан-
койла.
• Защелкните воздухозаборную решетку на
панели.
• Установите на место крышки.
Закрепите трос крышки на винте крышки
(рис. 14 слева).
Слегка прижмите крышку к панели (рис.
14 справа).
Установка дренажной трубы на фанкойл
• Вы можете использовать полиэтиленовый
шланг в ка честве дренажной трубы (для мо-
делей EFG-61, EFG-62 — 25 мм, для осталь-
ных моделей — 35 мм).
• Наденьте впускную часть сливной трубы на
патрубок насоса и надежно соедините их с
помощью хомута, в противном случае воз-
можно протекание конденсата.
Выход
дренажа
Трубное
соединение
4-6 мм
Выброс воздуха
Промежуток не допускается
Закрутить
нижнюю гайку
Ослабить
верхнюю гайку
Конденсация воды
Мотор поворота
жалюзи

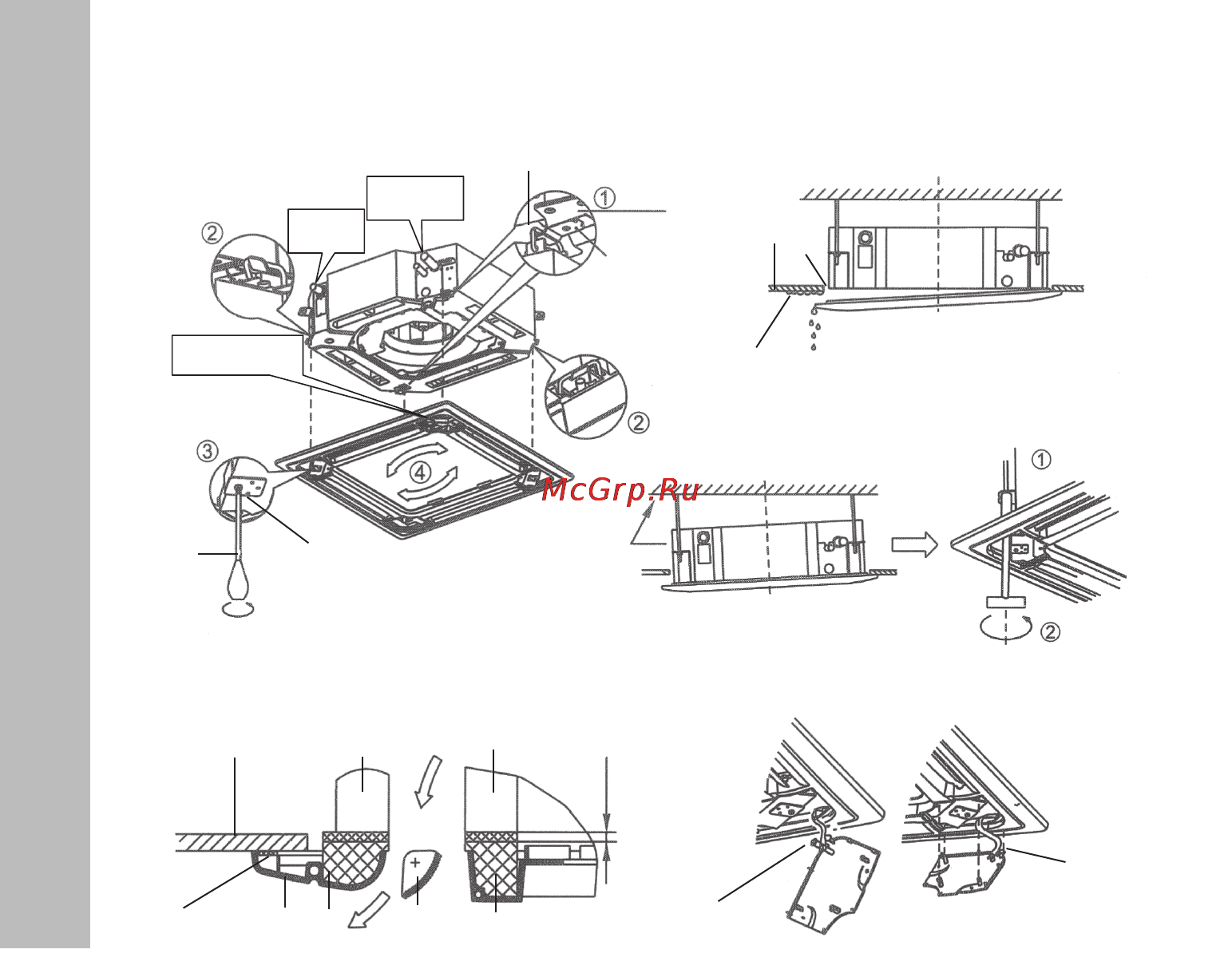

рис. 10
рис. 11
рис. 12
рис. 13
рис. 14
1
2
3
45
6 7 8 9
10
8
При установке крышки
задвиньте 4 задвижки в
соответствующие пазы
1 — Крепежная панель.
2 — Винт натяжения.
3 — Крестовая отвертка.
4 — Корпус.
5 — Потолок.
6 — Край панели.
7 — Панель.
8 — Уплотнение панели.
9 — Жалюзи.
10 — Уплотнение корпуса.
11 — Загрязнение.
12 — Утечка.
11
5
12
Трос монтажной крышки
Винт
