Давикон ИВЭП-0530 Паспорт онлайн

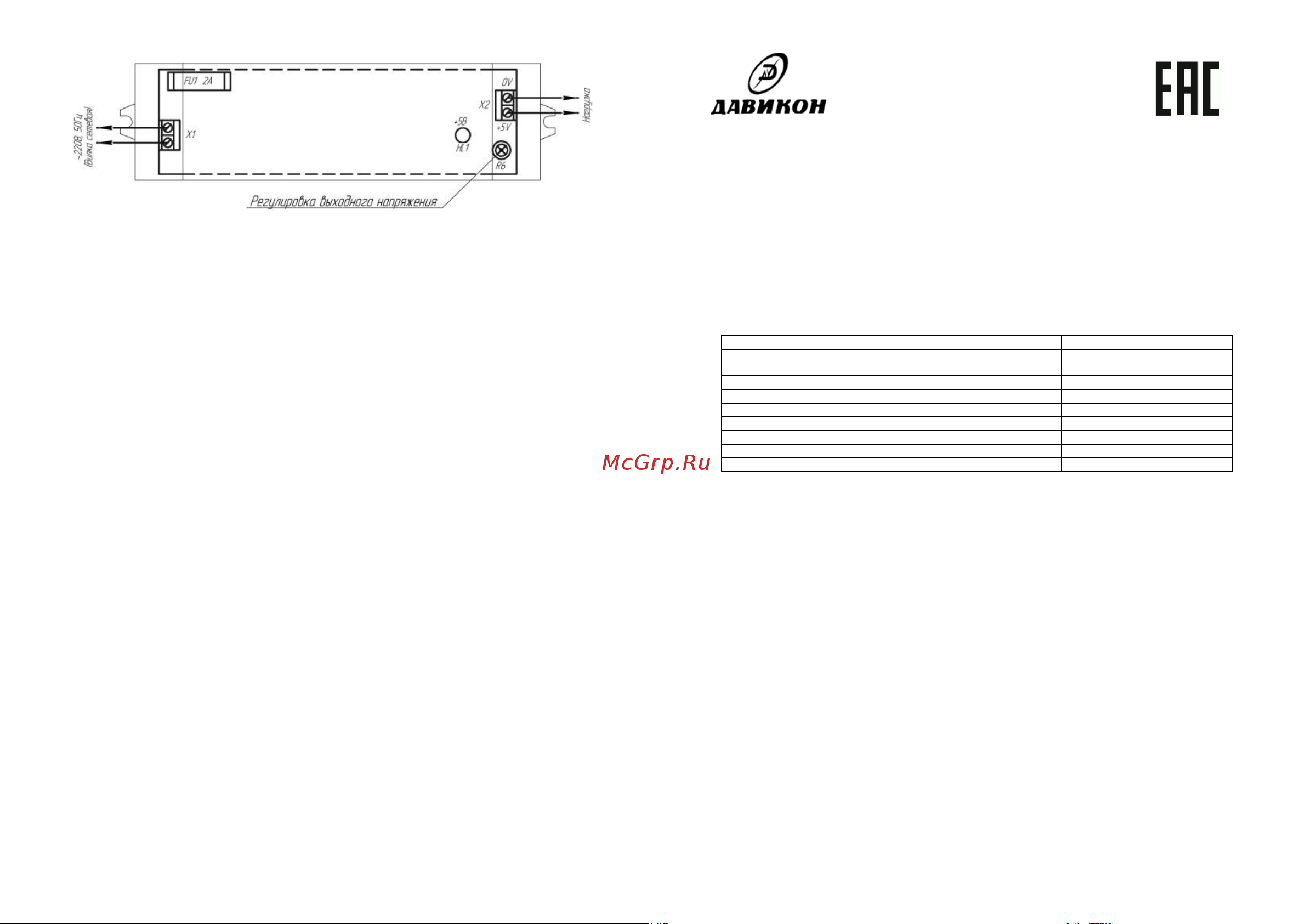

рис.1

ПОДГОТОВКА К РАБОТЕ

Проверьте работоспособность прибора:

- подайте сетевое напряжение 220В, 50Гц. При этом должен загореться индикатор наличия выходного напряжения,

свидетельствующий о его работоспособности.

- проверьте соответствие выходного напряжения значению 5 ± 0,2В

На этом проверка закончена.

Подсоедините к клеммам ИВЭП необходимые потребители энергии.

Проверьте правильность монтажа. Закройте крышку прибора и опломбируйте ее.

Подайте сетевое напряжение. Индикатор наличия выходного напряжения должен гореть ровным, непрерывным

светом.

УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

Меры безопасности при установке и эксплуатации ИВЭП должны соответствовать требованиям «Правил технической

эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок

потребителей»

ВНИМАНИЕ!

УСТАНОВКУ, СНЯТИЕ ПРЕДОХРАНИТЕЛЯ И РЕМОНТ ИВЭП ПРОИЗВОДИТЬ ПРИ ОТКЛЮЧЕННОМ

СЕТЕВОМ НАПРЯЖЕНИИ. ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ ПЕРЕМЫЧКИ И ПЛАВКИЕ ВСТАВКИ

НОМИНАЛОВ, НЕ ПРЕДУСМОТРЕННЫХ ИЗГОТОВИТЕЛЕМ.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Техническое обслуживание должно производиться потребителем. Персонал, необходимый для технического

обслуживания источника, должен состоять из электриков, прошедших специальную подготовку и иметь разряд не ниже

третьего.

ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Гарантийный срок эксплуатации 5 лет с даты выпуска.

В течение гарантийного срока эксплуатации предприятие-изготовитель производит безвозмездный ремонт или замену

ИВЭП.

В случае выхода ИВЭП из строя в период гарантийного обслуживания его следует вместе с настоящим паспортом

возвратить по адресу:

428017, г.Чебоксары, ул. Урукова, 19

Производственно-сервисный центр - ООО «Давикон»

Тел. (8352) 45-65-45; 45-25-42 с указанием наработки ИВЭП на момент отказа и причины снятия с эксплуатации.

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И УПАКОВКЕ

Источник импульсный вторичного электропитания «ИВЭП-0530» соответствует требованиям технических условий

АРГП.435520.003ТУ, признан годным к эксплуатации и упакован согласно требованиям технической документации.

Дата выпуска _________________________

ООО «Давикон»

ИВЭП-0530

Технический паспорт

Источник вторичного электропитания «ИВЭП – 0530» АРГП.435520.003ТУ предназначен для обеспечения

электропитания потребителей при номинальном напряжении 5В постоянного тока и номинальном токе потребления 3А.

Электропитание ИВЭП осуществляется от сети переменного тока 50 Гц напряжением от 160В до 242В.

ИВЭП предназначен для установки внутри помещения и рассчитан на круглосуточный режим работы.

Отличительные особенности ИВЭП:

- электронная защита от короткого замыкания и перегрузки по току;

- защита от пробоя вход-выход 4000В;

- автоматическое восстановление выходного напряжения после снятия короткого замыкания или перегрузки;

- защита от перегрузки по входу;

- защита потребителей от перенапряжения на входе;

- неограниченное время нахождения в состоянии короткого замыкания.

Наименование параметра

Номинальное значение

Входное напряжение

Переменное от 160 до

242В, частота 50 Гц

Постоянное выходное напряжение

5В ± 0,2В

Напряжения пульсаций (от пика до пика), не более

30 мВ

Максимальный выходной ток

3А

Масса, не более

0,3 кг

Индикация рабочих режимов

Световая

Время наработки на отказ, не менее

100 000 часов

Класс защиты от поражения электрическим током

КОНСТРУКЦИЯ ПРИБОРА И ПРИНЦИП РАБОТЫ

Конструкция ИВЭП предусматривает его использование в настенном положении. В корпусе изделия предусмотрены

выемки для его крепления, а также возможность крепления прибора на двухсторонний скотч.

Для доступа к контактным клеммам, расположенных на печатной плате устройства, необходимо снять две крышки,

расположенные по бокам устройства.

На печатной плате расположены винтовые клеммники Х1 для подключения к изделию питания 220В, клеммник Х2

для подключения нагрузки. Там же расположен предохранитель F1 в цепи 220В номиналом 3А. «ИВЭП – 0530» имеет на

передней панели световой индикатор «+5В», который красным свечением индицирует наличие выходного напряжения.

Индикатор не горит при коротком замыкании в нагрузке и вспыхивает раз в одну-две секунды при токовой перегрузке

выхода.

Если причина аварии устранена, то напряжение на выходе возвращается к номинальному значению. Допускается

продолжительная работа изделия в режиме короткого замыкания или перегрузки. При отсутствии напряжения в сети

индикатор погаснет.

ПОРЯДОК УСТАНОВКИ.

Установите ИВЭП в месте, где он защищен от воздействия атмосферных осадков, механических повреждений и

доступа посторонних лиц.

Произведите монтаж линий, соединяющих ИВЭП с источником сетевого напряжения, и подключите к нему,

соблюдая полярность, цепи питания приборов в соответствии со схемой электрической соединений, «ИВЭП – 0530»,

показанной на рис.1.
