DM12-01.01.09 Oasis On-off
Технический каталог 27

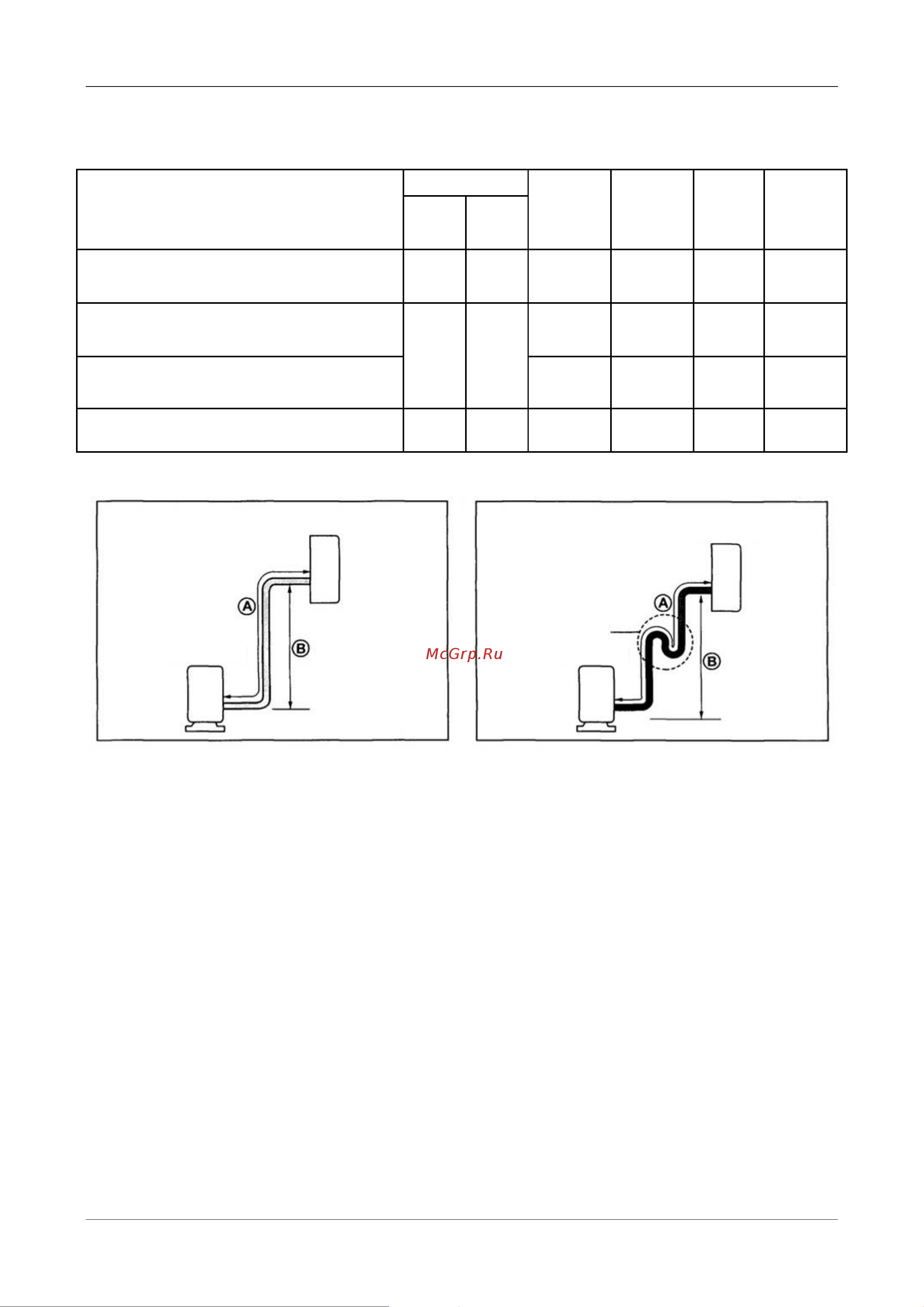

8.3 Длина трубопровода хладагента и разность высот установки блоков
Длина трубопровода и определение количество хладагента:
Модель
Диаметры труб
Стандартн
ая длина
(м)
Макс.
Перепад
высот (с)
Макс.
длина
A (м)
Доп.
Кол-во
хлад-та
(г/м)
Сторон
а газа
Сторон
а
жидкос
ти
MS11M-09HRN1 / MO11M-09HN1
3/8’’
9.53
1/4’’
6.35
5 8 20 20
MS11M-12HRN1 / MO11M-12HN1
1/2’’
12.7
1/4’’
6.35
5 8 20 20
MS11M-18HRN1 / MO11M-18HN1
5 10 25 20
MS11M-24HRN1 / MO11M-24HN1
5/8’’
16.0
3/8’’
9.53
5 10 25 40
Внимание:
Проверка производительности проводилась при стандартной длине трубопровода, а выбор
максимально допустимой длины связан с обеспечением достаточной надежности системы.
Масляные затворы должны быть установлены через каждые 5-7 метров.
