DM12-01.01.09 Oasis On-off
Технический каталог 39
10. Электронная система управления
10.1 Принятые обозначения
T1: Температура в помещении
T2: Температура змеевика испарителя
T3: Температура змеевика конденсатора
T4: Температура наружного воздуха
T5: Температура на выходе компрессора
10.2 Дисплей

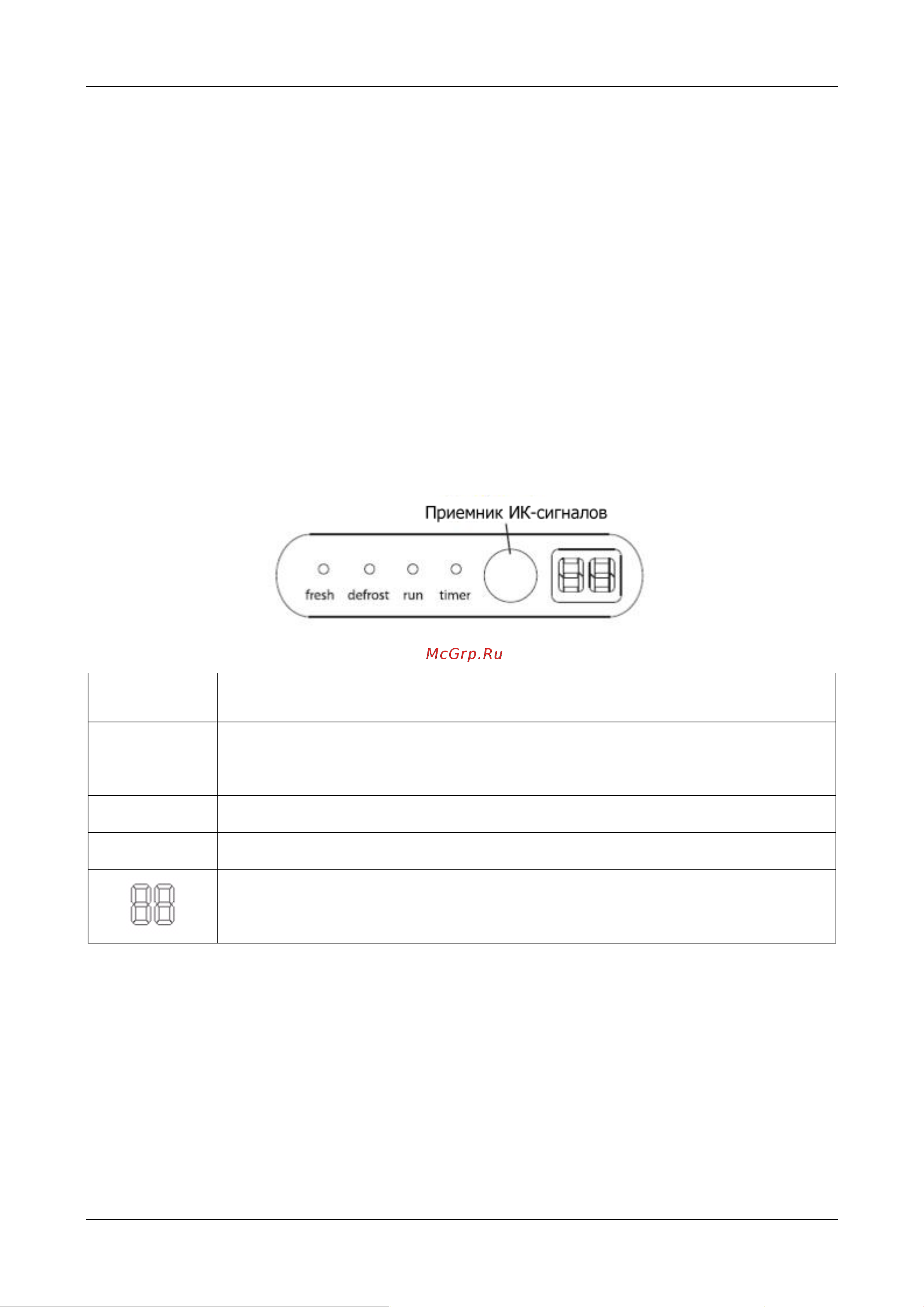

10.2.1 Индикация светодиодов на дисплее внутреннего блока
Индикатор FRESH: горит при включении режима Clean Air (подмешивание
свежего воздуха).
Индикатор DEFROST: зажигается при автоматическом включении режима
размораживания или при активации функции контроля параметров теплого
воздуха при работе в режиме нагрева.
Индикатор RUN： горит во время работы кондиционера.
Индикатор TIMER：горит во время работы с включенным таймером.
Индикатор температуры：показывает настройки температуры исправного
кондиционера. Отображает коды неисправностей.
