Accordtec AT-VD 720W WH [6/24] Схема максимальной конфигурации

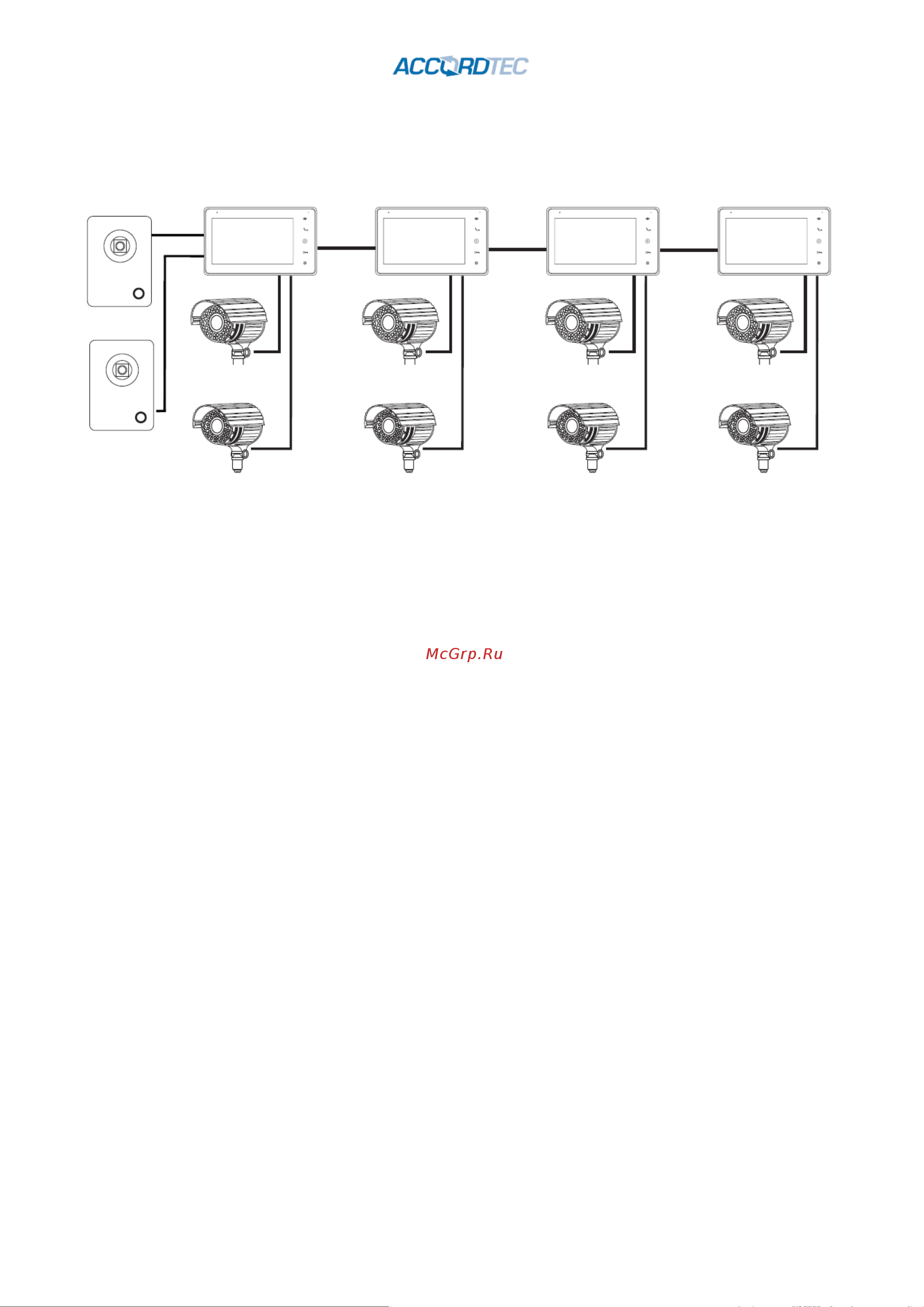

5. Схема максимальной конфигурации

Максимальная конфигурация системы: один основной монитор, три дополнительных монитора, две

вызывные панели, 8 дополнительных видеокамер.

Вы можете не использовать, дополнительные мониторы, дополнительные камеры, вторую вызывную панель.

Примечание: в данной конфигурации вызовы от вызывных панелей передаются на все мониторы, режим

просмотра всех вызывных панелей доступен на всех мониторах. Режим просмотра камер на мониторе

позволяет просматривать только те камеры, которые непосредственно подключены к монитору, с

которого ведется просмотр камер.

Примечание: для питания видеокамер требуется дополнительный источник питания.

Примечание: вместо второй вызывной панели можно подключить видеокамеру (канал аудио при этом не

используется), тогда ее можно будет просматривать на всех мониторах. В этом случае можно взять

питание для камеры от монитора, при условии, что потребление камеры не превышает 150 мА.

Примечание: при подключении шлейфов к вызывным панелям руководствуйтесь назначением проводов, а

не их цветовой маркировкой.

Камера 1

Камера 2

Камера 1

Камера 2

Камера 1

Камера 2

Камера 1

Камера 2

Осн. монитор

Монитор 2

Монитор 3

Монитор 4

Панель 1

Панель 2
