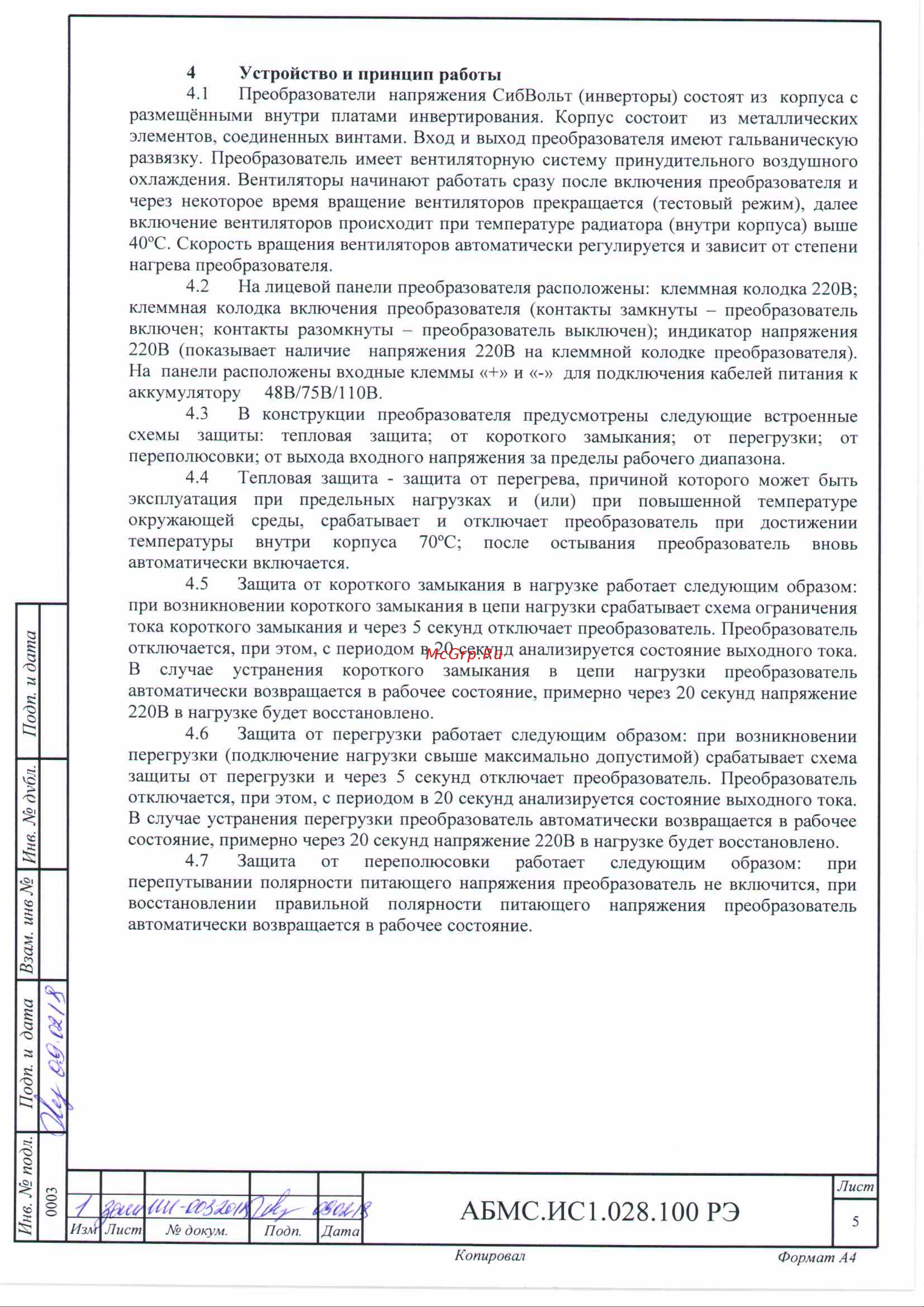

55 55 5 55 О мВ С о а 4 Устройство и принцип работы 4 1 Преобразователи напряжения СибВольт инверторы состоят из корпуса с размещёнными внутри платами инвертирования Корпус состоит из металлических элементов соединенных винтами Вход и выход преобразователя имеют гальваническую развязку Преобразователь имеет вентиляторную систему принудительного воздушного охлаждения Вентиляторы начинают работать сразу после включения преобразователя и через некоторое время вращение вентиляторов прекращается тестовый режим далее включение вентиляторов происходит при температуре радиатора внутри корпуса выше 40 С Скорость вращения вентиляторов автоматически регулируется и зависит от степени нагрева преобразователя 4 2 На лицевой панели преобразователя расположены клеммная колодка 220В клеммная колодка включения преобразователя контакты замкнуты преобразователь включен контакты разомкнуты преобразователь выключен индикатор напряжения 220В показывает наличие напряжения 220В на клеммной колодке преобразователя На панели расположены входные клеммы и для подключения кабелей питания к аккумулятору 48В 75В 110В 4 3 В конструкции преобразователя предусмотрены следующие встроенные схемы защиты тепловая защита от короткого замыкания от перегрузки от переполюсовки от выхода входного напряжения за пределы рабочего диапазона 4 4 Тепловая защита защита от перегрева причиной которого может быть эксплуатация при предельных нагрузках и или при повышенной температуре окружающей среды срабатывает и отключает преобразователь при достижении температуры внутри корпуса 70 С после остывания преобразователь вновь автоматически включается 4 5 Защита от короткого замыкания в нагрузке работает следующим образом при возникновении короткого замыкания в цепи нагрузки срабатывает схема ограничения тока короткого замыкания и через 5 секунд отключает преобразователь Преобразователь отключается при этом с периодом в 20 секунд анализируется состояние выходного тока В случае устранения короткого замыкания в цепи нагрузки преобразователь автоматически возвращается в рабочее состояние примерно через 20 секунд напряжение 220В в нагрузке будет восстановлено 4 6 Защита от перегрузки работает следующим образом при возникновении перегрузки подключение нагрузки свыше максимально допустимой срабатывает схема защиты от перегрузки и через 5 секунд отключает преобразователь Преобразователь отключается при этом с периодом в 20 секунд анализируется состояние выходного тока В случае устранения перегрузки преобразователь автоматически возвращается в рабочее состояние примерно через 20 секунд напряжение 220В в нагрузке будет восстановлено 4 7 Защита от переполюсовки работает следующим образом при перепутывании полярности питающего напряжения преобразователь не включится при восстановлении правильной полярности питающего напряжения преобразователь автоматически возвращается в рабочее состояние 55 5 55 55 55 55 С 3о г Лист о Изм Лист до кум УДД Подп Дата АБМС ИС 1 028 100 РЭ Копировал Формат А 4
