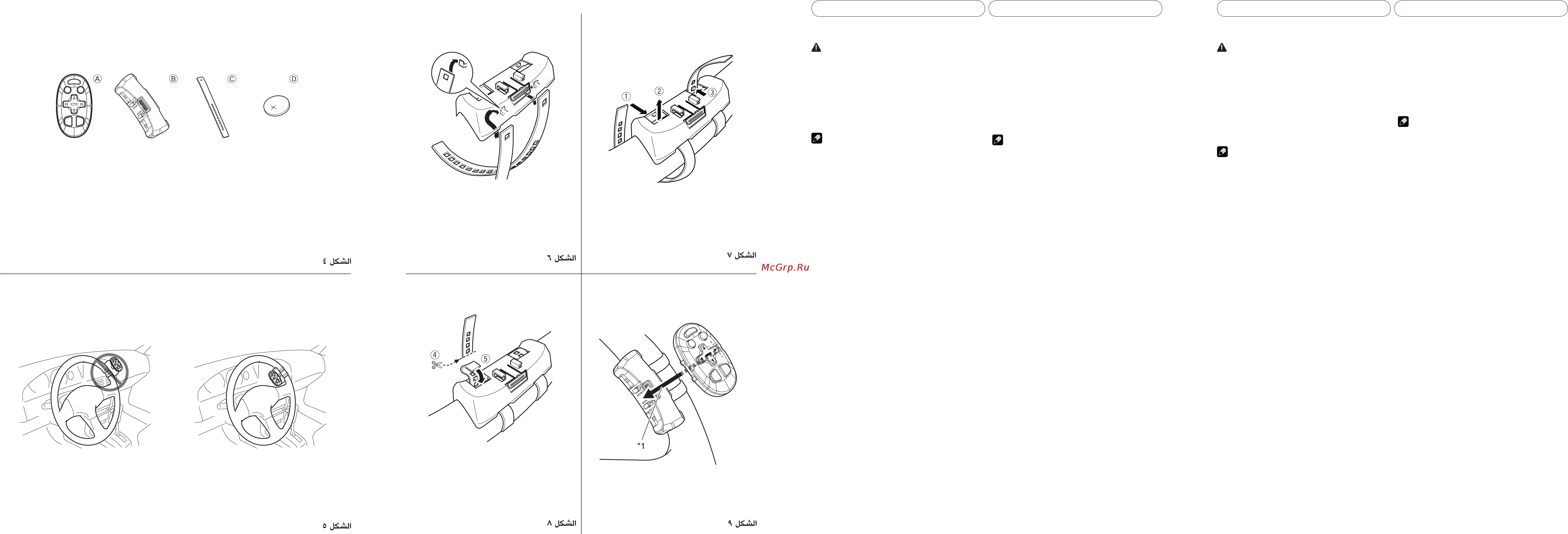

![Pioneer CD-SR100 [5/7] English](/views2/1008319/page5/bg5.png)
Fig. 4
Abb. 4
Afb. 4
Рис. 4
圖4
Fig. 5
Abb. 5
Afb. 5
Рис. 5
圖5
Fig. 6
Abb. 6
Afb. 6
Рис. 6
圖6
Fig. 7
Abb. 7
Afb. 7
Рис. 7
圖7
Fig. 8
Abb. 8
Afb. 8
Рис.
圖8
Fig. 9
Abb. 9
Afb. 9
Рис. 9
圖9
Installation
WARNING
• Avoid installing this unit in such a location where the
operation of safety devices such as airbags is prevented by
this unit. Otherwise, there is a danger of a fatal accident.
• Fix this unit securely to the steering wheel with the belt
attached to the unit. If this unit is loose, it disturbs driving
stability, which may result in a traffic accident.
• Do not attach this unit to the outer circumference of the
steering wheel. Otherwise, it disturbs driving stability,
causing a traffic accident. Always attach this unit to the
inner circumference of the steering wheel as shown (Fig.
5).
Notes
• Do not install this unit in a place that may obstruct the
driver’s view.
• Since interior layout differs depending on the type of
vehicle, the ideal installation location for the unit also
differs. When installing the unit, select a location that
assures optimum transmission of signals from the unit to
Pioneer Head Unit.
Accessories (Fig. 4)
A Remote control unit × 1
B Holder
× 1
C Belt
× 2
D Lithium battery (CR2032, 3V)
× 1
Installing the Unit on a Left-Hand-Drive
Car
1. Hook the belt on to the holder (Fig. 6).
2. Fix the holder to the inside edge of the steering
wheel so that the holder is facing the driver
(Fig. 7).
12 Wrap the belt around the outside edge of the steering
wheel, passing the end through the slot in the holder.
3 Pull on the belt to tighten it then secure it using the
other two hooks on the holder.
3. 4 Cut off the extra portion of the belt (Fig. 8).
5 If some of the belt still protrudes, fold it back into the
slot so that it does not interfere with driving.
4. Fasten the other belt in the same way (Fig. 8).
5. Install the remote control unit in the holder
(Fig. 9).
When removing the remote control unit from the holder,
move the corrugated release section (*1) toward the
steering wheel as far as possible before sliding the remote
control unit toward you.
Specifications
General
Power source ...................... 3 V DC
(Lithium Battery: CR2032)
Dimensions (W × H × D): .... 38 mm × 67 mm × 18 mm
Weight ................................. 37 g (including holder and
battery)
Infered Remote Control
<Wavelength> .................. 940 nm ±50 nm
<Output> .......................... typ; 14 mw/sr per infrared
LED (2LEDs used)
Note
• Specifications and the design are subject to possible
modification without notice due to improvements.
English
Instalación
ADVERTENCIA
• Evite instalar esta unidad en un lugar en el que la
operación de los dispositivos de seguridad tales como
las bolsas de aire sea impedida por esta unidad. De otra
manera, hay el peligro de un accidente fatal.
• Fije esta unidad seguramente al volante con la correa
adjunta. Si ésta se aflojara, esto interrumpirá la estabilidad
del manejo, lo que podría resultar en un accidente de
tráfico.
• No instale esta unidad fuera de la circunferencia del
volante. De otra manera, esto interrumpirá la estabilidad
del manejo, causando un accidente de tráfico. Siempre
instale esta unidad en el interior de la circunferencia del
volante, tal como se indica (Fig. 5).
Notas
• No instale esta unidad en un lugar en el que obstruya la
visión del conductor.
• Como la disposición interior difiere dependiendo del
tipo de vehículo, la ubicación ideal para la instalación
de la unidad también difiere. Cuando instale la unidad,
seleccione un lugar que asegure la transmisión óptima de
las señales de la unidad a la unidad principal Pioneer.
Accesorios (Fig. 4)
A Unidad de control remoto × 1
B Soporte
× 1
C Correa
× 2
D Pila de litio (CR2032, 3V)
× 1
Instalación de la unidad en el coche de
manejo del lado izquierdo
1. Enganche la correa al soporte (Fig. 6).
2. Fije el soporte al borde interior del volante, de tal
forma que el soporte mire al conductor
(Fig. 7).
12 Envuelva el borde exterior del volante con la correa y
pase el extremo por la ranura del soporte.
3 Tire de la correa para tensarla y fíjela a los otros dos
enganches del soporte.
3. 4 Corte la porción restante de la correa (Fig. 8).
5 Si sigue sobresaliendo parte de la correa, dóblela e
introdúzcala de nuevo en la ranura, para que no moleste
durante la conducción.
4. Fije la otra correa de la misma forma (Fig. 8).
5. Instale la unidad de control remoto en el
sujetador (Fig. 9).
Cuando quite la unidad de control remoto del sujetador,
mueva la sección de liberación corrugada (*1) hacia el
volante en lo posible y deslice la unidad de control remoto
hacia usted.
Especificaciones
General
Fuente de alimentación ..... 3 V CC
(Pila de litio: CR2025)
Dimensiones ...................... 38 (An) mm × 67 (Al) mm ×
18 (Pr) mm
Peso .................................... 37 g (incluyendo la funda y la
pila)
Nota
• Las especificaciones y el diseño están sujetos a posibles
modificaciones sin previo aviso debido a mejoramientos.
Español
