Маршрутизаторы серии ESR-ST, Руководство по эксплуатации 15
2.4.2 Конструктивное исполнение ESR-100-ST, ESR-200-ST
2.4.2.1 Передняя панель устройств ESR-100-ST, ESR-200-ST

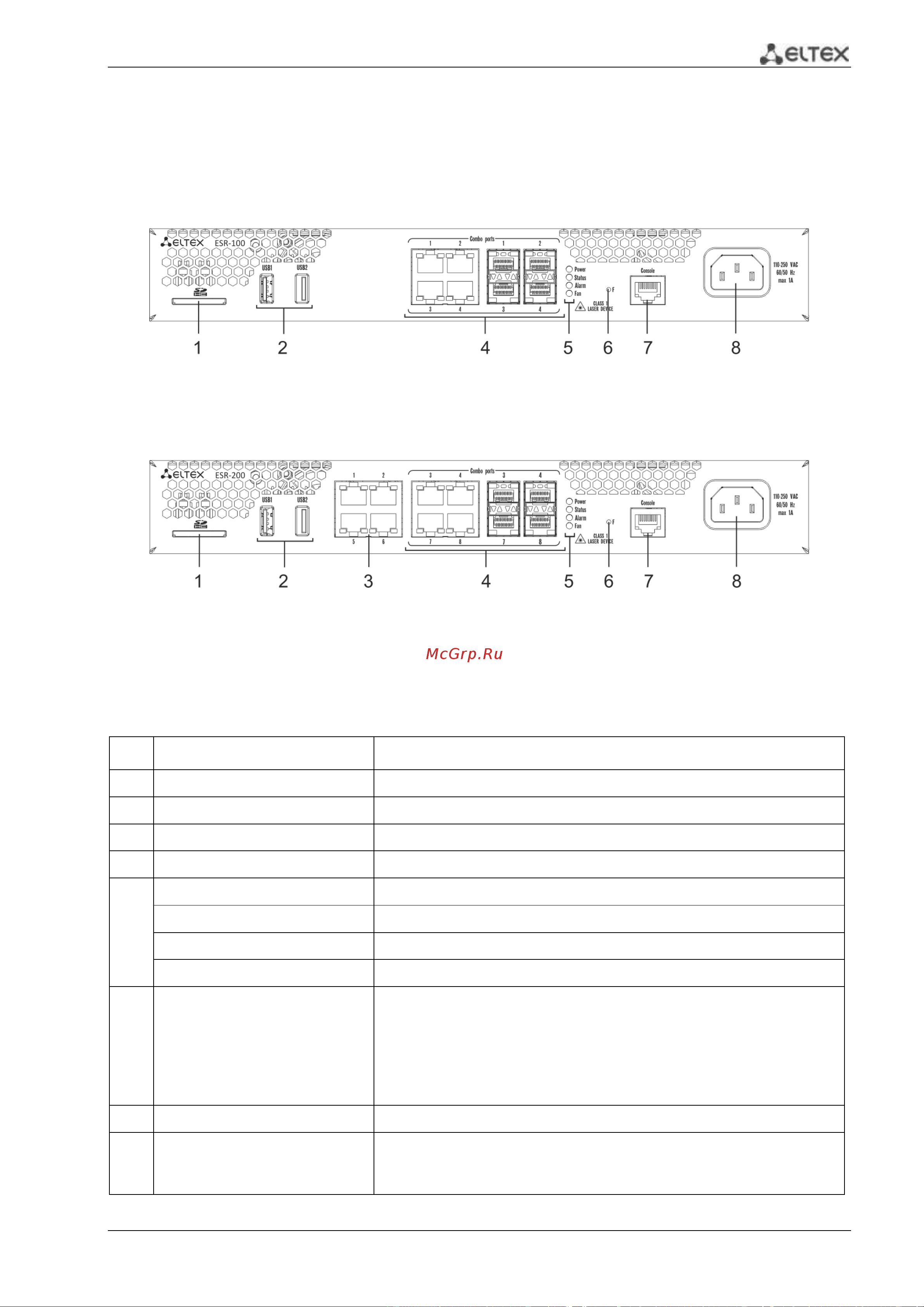

Внешний вид передней панели ESR-100-ST показан на рисунке 2.5.
Рисунок 2.5 – Передняя панель ESR-100-ST
Внешний вид передней панели ESR-200-ST показан на рисунке 2.6.
Рисунок 2.6 – Передняя панель ESR-200-ST
В таблице 2.11 приведен перечень разъемов, светодиодных индикаторов и органов
управления, расположенных на передней панели устройств ESR-100-ST, ESR-200-ST.
Таблица 2.11 – Описание разъемов, индикаторов и органов управления передней панели
№
Элемент панели передней
Описание
1
SD
Разъем для установки SD-карт памяти.
2
USB1, USB2
2 порта для подключения USB-устройств.
3
[1 .. 4]
4 порта Gigabit Ethernet 10/100/1000 Base-T (RJ-45).
4
Combo Ports
4 порта Gigabit Ethernet 10/100/1000 Base-X (SFP).
5
Power
Индикатор питания устройства.
Status
Индикатор текущего состояния устройства.
Alarm
Индикатор наличия и уровня аварии устройства.
Fan
Индикатор аварии вентиляторов.
6
F
Функциональная кнопка для перезагрузки устройства и сброса к
заводским настройкам:
– при длительности нажатия на кнопку менее 10 секунд
происходит перезагрузка устройства;
– при длительности нажатия на кнопку более 10 секунд
происходит сброс устройства к заводской конфигурации.
7
Console
Консольный порт RS-232 для локального управления устройством.
8
110-250 VAC
60/50 Hz
max 1A
Источник питания.
