Маршрутизаторы серии ESR-ST, Руководство по эксплуатации 21
3 УСТАНОВКА И ПОДКЛЮЧЕНИЕ
В данном разделе описаны процедуры установки устройства в стойку и подключения к
питающей сети.
3.1 Крепление кронштейнов
В комплект поставки устройства входят кронштейны для установки в стойку и винты для
крепления кронштейнов к корпусу устройства. Для установки кронштейнов:

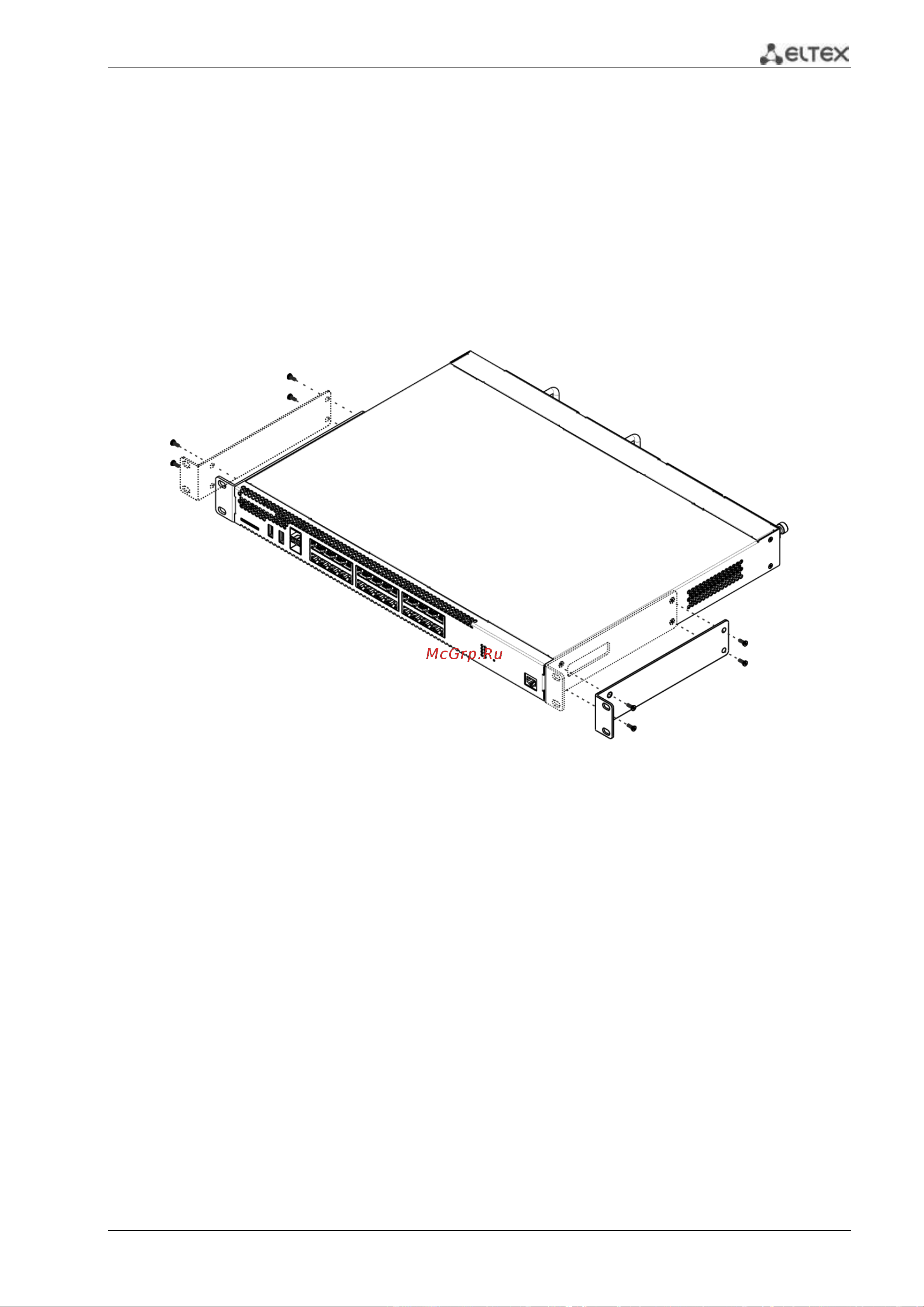

Рисунок 3.1 – Крепление кронштейнов
1. Совместите четыре отверстия для винтов на кронштейне с такими же отверстиями на
боковой панели устройства.
2. С помощью отвертки прикрепите кронштейн винтами к корпусу.
3. Повторите действия 1,2 для второго кронштейна.
