13

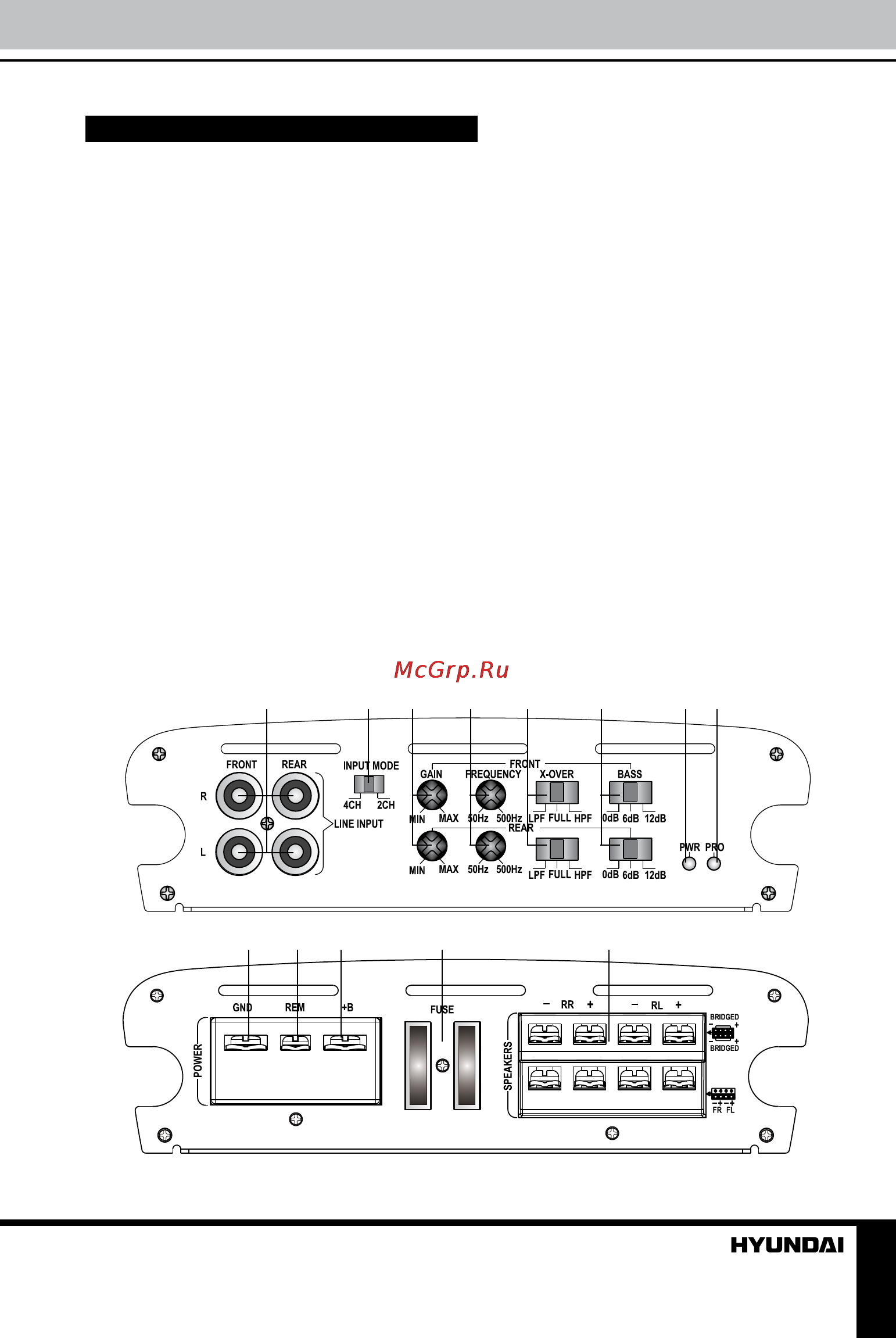

Управление устройством
Настройки
1. Терминалы входного сигнала низкого
уровня (RCA). Их следует подключать
к аналогичным выходным разъемам
источника сигнала (магнитола, CD-
проигрыватель и т.д.). Для подключения с
выхода акустических систем используйте
кроссовер (преобразователь сигналов
высокого уровня в низкий).
2. Переключатель INPUT MODE.
Переключение между 2-канальным и
4-канальным режимами входного сигнала.
3. Регулятор GAIN. Вращайте для
регулирования уровня громкости звука.
4. Регулятор FREQUENCY. Вращайте,
чтобы отрегулировать высокие и низкие
частоты (в диапазоне от 50 до 500 Гц).
5. Переключатель X-OVER. Установите
переключатель фильтров в положение
«НРF», если усилитель используется для
работы только с высоко- и среднечастотны-
ми акустическими системами. Установите
переключатель фильтров в положение
«LРF», если усилитель используется для ра-
боты только с сабвуфером. Если усилитель
работает с широкополосными динамиками,
установите «FULL».
6. Переключатель BASS. Выберите уро-
вень усиления НЧ-сигнала 0 дБ/+6 дБ/+12 дБ.
7. Индикатор PWR. Зеленый светодиод
загорается, когда усилитель включен.
8. Индикатор PRO. Светодиод загорается
красным светом, когда усилитель переклю-
чается в режим защиты от перегрева или
короткого замыкания.
9. Терминал GND. См. параграф “Под-
ключение питания” выше.
10. Терминал REM. См. параграф “Под-
ключение питания” выше.
11. Терминал +B. См. параграф “Подклю-
чение питания” выше.
12. Предохранитель. предохраняет
усилитель от повреждений, вызываемых
опасными величинами тока.
13. Выходные терминалы для подключе-
ния динамиков. См. параграф “Подключе-
ние динамиков” выше.
1 2 3 4 5 6 7 8
9 10 11 12 13
