114 Терминал абонентский универсальный TAU-24.IP/TAU-16.IP
Для возврата в меню «Абонентские порты» («Ports conf.») нажать кнопку «Назад» («Back»).

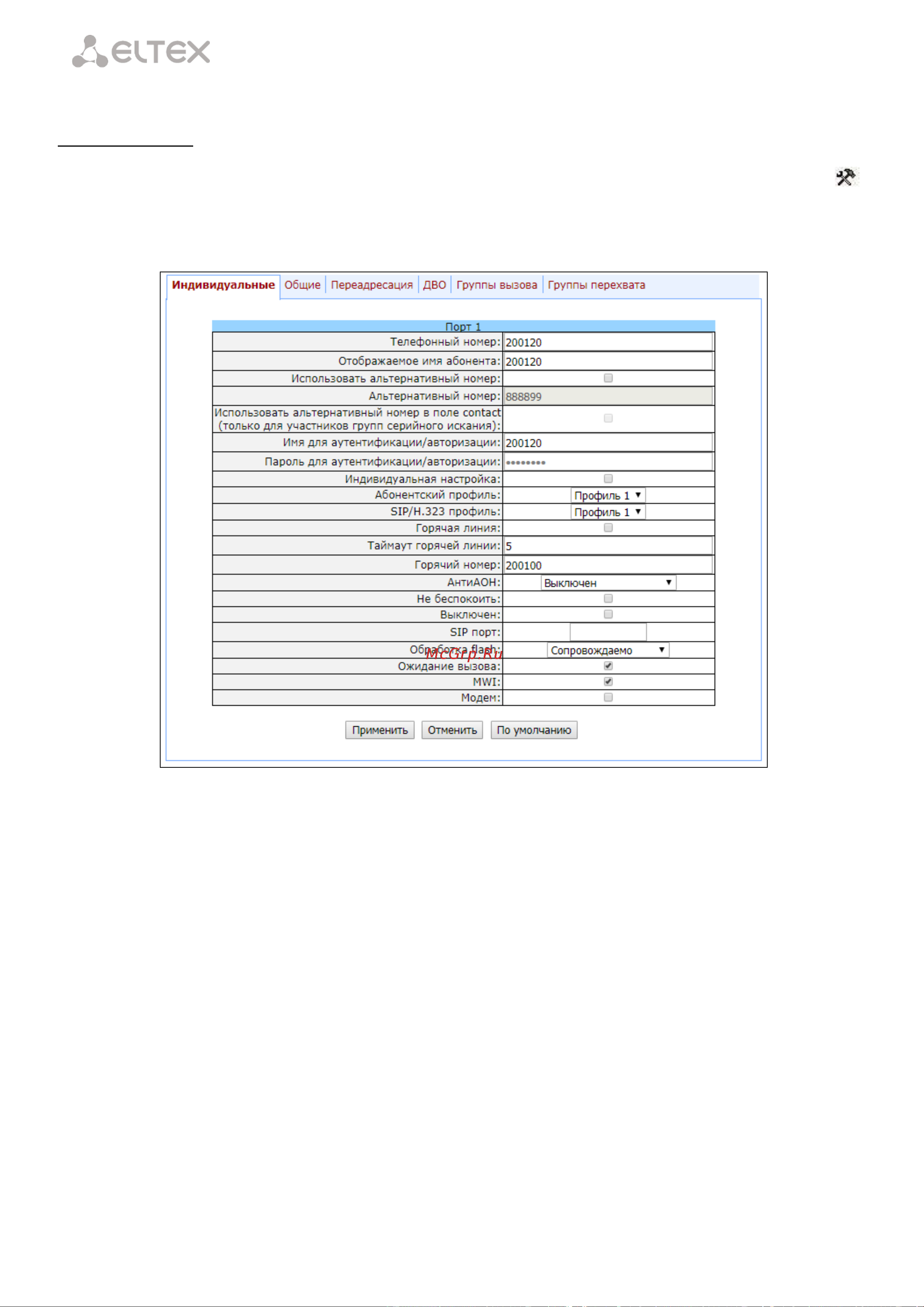

Настройки порта
Для редактирования параметров уже существующего порта следует нажать кнопку в
соответствующей строке.
Закладка «Индивидуальные» («Custom») – пользовательские настройки порта:
– Телефонный номер (Phone) – абонентский номер;
– Имя абонента (User name) – имя абонента;
– Использовать альтернативный номер (Use alternative number) – при установленном флаге
использовать альтернативный номер, иначе - не использовать. Может использоваться при работе
шлюза в качестве УПАТС для назначения одного абонентского номера нескольким телефонным
линиям;
– Альтернативный номер (Alternative number) – альтернативный абонентский номер. Данный номер
будет являться альтернативным АОН-ом абонента и отображаться на определителе номера
вызываемого абонента (передается в URI поля from при работе по протоколу SIP);
– Использовать альтернативный номер в поле contact (только для участников групп серийного
искания) (Use alternative number as contact (only for serial groups members)) – использовать
альтернативный номер в качестве контакта абонента (передается в заголовке «contact» по протоколу
SIP). Данная настройка используется только для портов, находящихся в группе вызова;
