Терминал абонентский универсальный TAU-24.IP/TAU-16.IP 17
2.3 Структура и принцип работы изделия
Речевой сигнал абонентов поступает на аудиокодеки абонентских комплектов, кодируется по одному из
выбранных стандартов и в виде цифровых пакетов поступает в контроллер через внутрисистемную магистраль.
Цифровые пакеты содержат, кроме речевых, сигналы управления и взаимодействия.
Контроллер осуществляет поддержку протоколов Н.323 и SIP и производит обмен данными между
аудиокодеками и сетью IP через MII интерфейс и Ethernet switch.
Функциональная схема TAU-24.IP/TAU-16.IP представлена на рисунке 3.

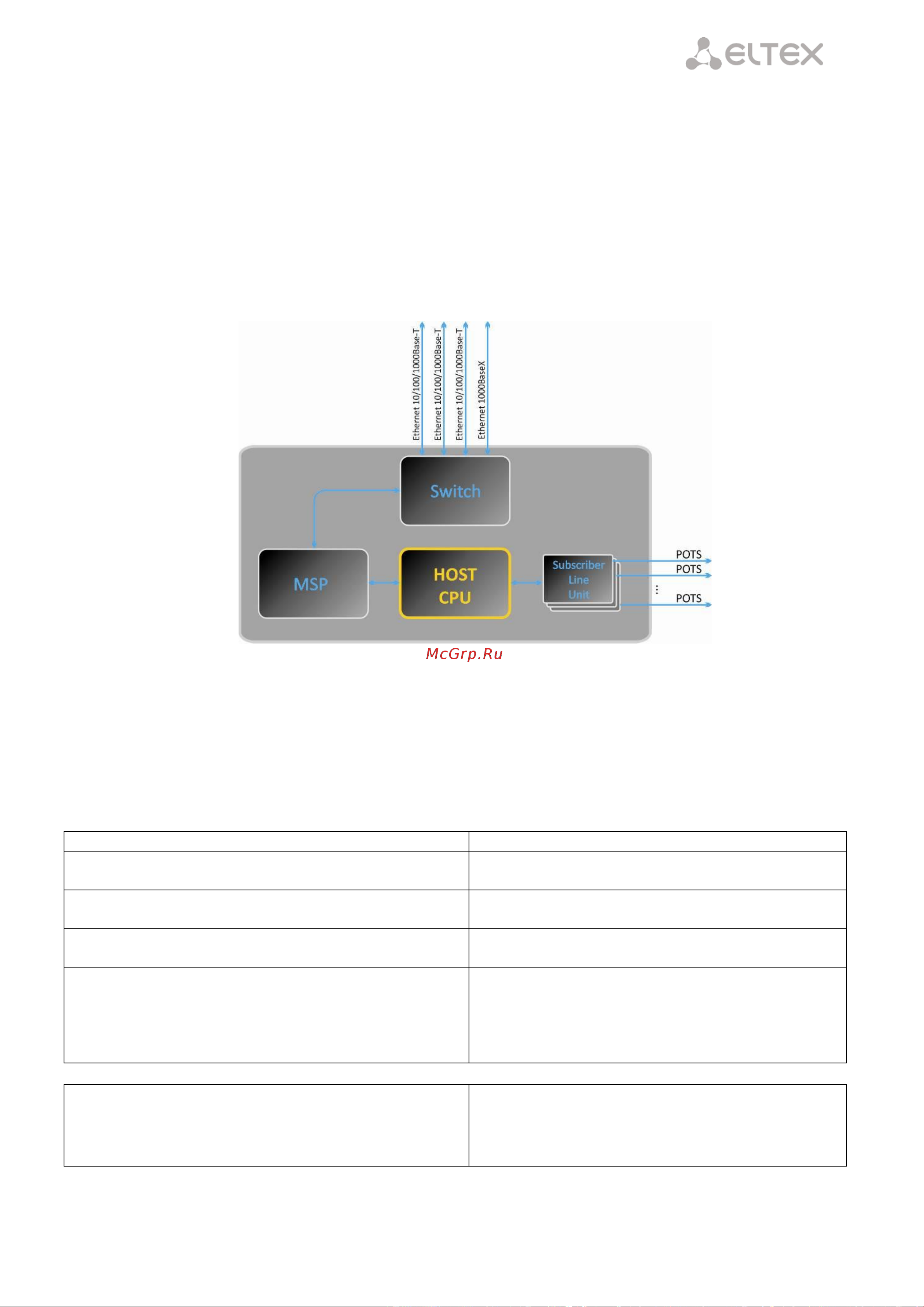

Рисунок 3 – Функциональная схема TAU-24/16.IP
2.4 Основные технические параметры
Основные технические параметры терминала приведены в следующих таблицах:
Таблица 1 – Основные технические параметры
Протоколы и стандарты
Стек протоколов
H.323 v3/v4/v5
Протокол инициирования, контроля и ликвидации сеанса
передачи данных
SIP, SIP-T
Поддержка факсов
T.38 UDP Real-Time Fax
pass-through (G.711A/U)
Поддержка модемов
V.152
CISCO NSE
Голосовые стандарты
VAD (детектор активности речи)
AEC (эхо компенсация, рекомендация G.168)
CNG (генерация комфортного шума)
AGC (автоматическая регулировка усиления)
PLC (маскировка потери пакетов)
Аудиокодеки
Кодеки
G.729, annex A, annex B
G.711(PCMA, PCMU)
G.723.1 (6.3 Kbps, 5.3 Kbps, Annex A)
G.726-32 (только для протокола SIP)
