Руководство по эксплуатации ДНП

Значение натяжения в (кг) индицируется в правом углу дисплея в основном

режиме. Раз в месяц необходимо калибровать датчик натяжения. Для этого

необходимо полностью разгрузить кабель(трос,проволоку). В режиме info

строка Stradc есть Х1. Оно должно быть в пределах 0…50. Если не так,

настройте датчик натяжения механически, чтобы это значение было в

указанных пределах. Нагрузить трос весом Y2=50…400 кг. Значение Stradc

есть Х2. В режиме настроек натяжения нажать на энкодер и удерживая

кратковременно нажать кнопку. Произойдет запоминание нулевого смещения

датчика натяжения. В Режиме натяжения в строке StrCal введите значение

калибровочного коэффициента К, вычисленного по формуле:

К = 200 * Y2 / (X2-Х1)

Канал натяжения теперь будет показывать правильные значения натяжения

в кг. Перед каждым спуском троса в скважину, если необходимо, обнулите

канал натяжения. В режиме настроек натяжения нажать на энкодер и

удерживая кратковременно нажать кнопку.

При записи информации во Flash-память, значения натяжения тоже будут

записываться.

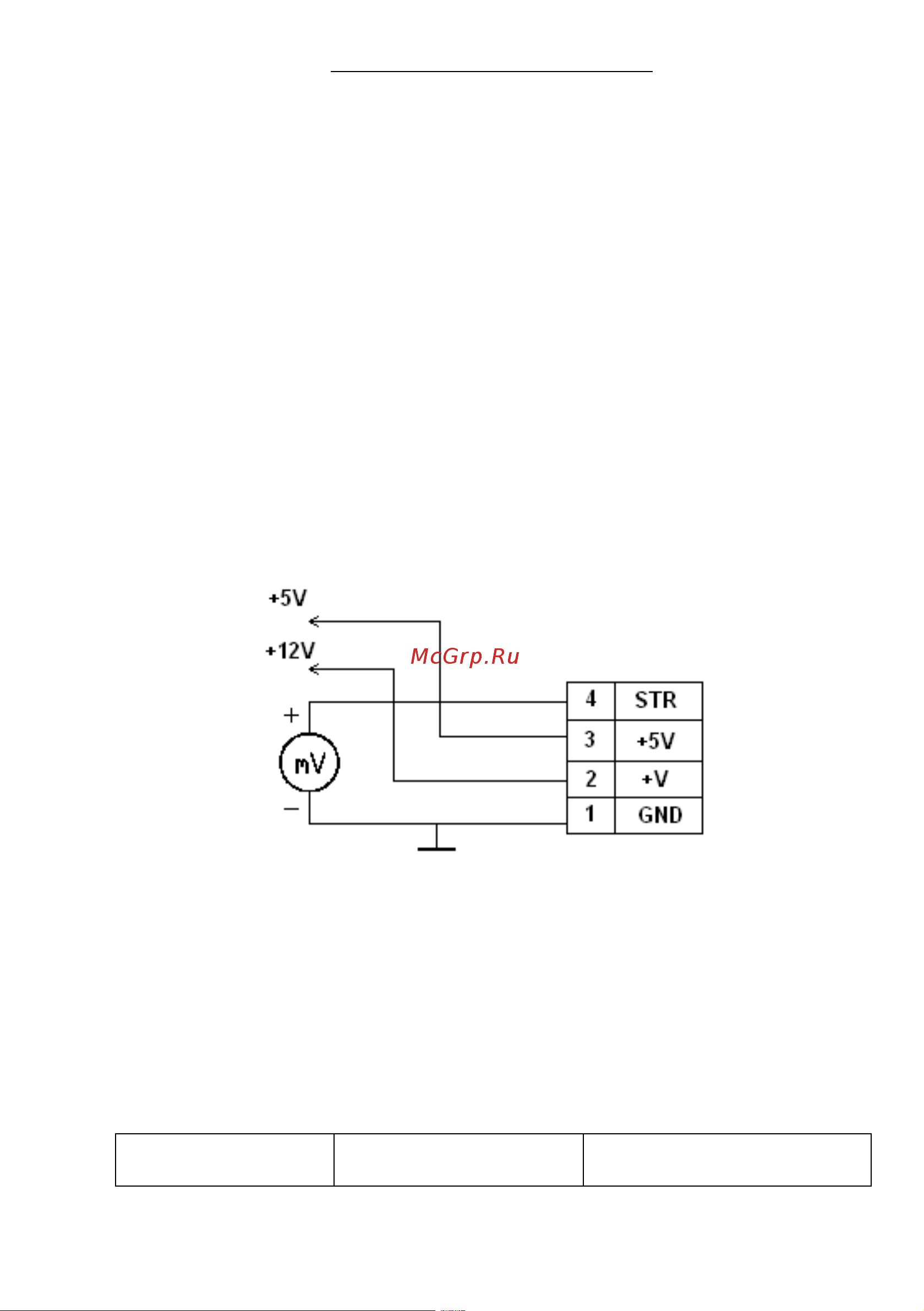

Электрическая схема подключения.

Для питания датчика используется только питание +12В

Для получения выходного сигнала необходимо соединить выводы разъема

датчика согласно прилагаемой схеме. Параметры выходного сигнала указаны в

таблице калибровки.

6. Проверка технического состояния.

Перечень возможных неисправностей и методы их устранения приведены в

таблице:

Внешнее проявление

неисправности

Возможная причина Метод устранения
