ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812) 410-17-22 www.meandr.ru info@meandr.ru

Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

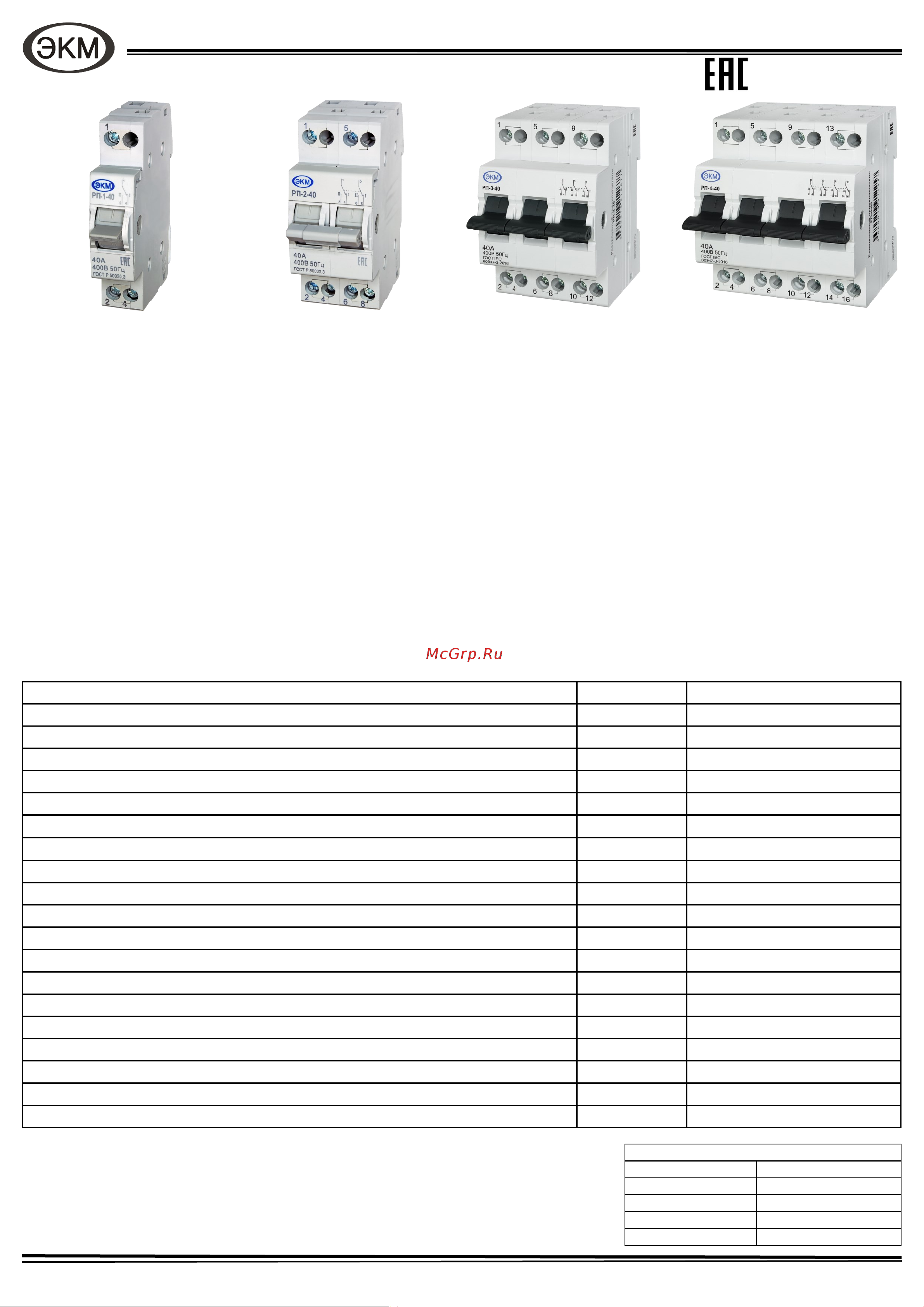

Переключатели модульные реверсивные серии РП

ГОСТ IEC 60947-3-2016

Назначение переключателей

Переключатели предназначены для ручного переключения нагрузки с одного ввода на другой и обратно, а так-

же позволяет осуществлять оперативное управление участками электрических сетей.

Конструкция переключателей

Переключатели выпускаются в унифицированных пластмассовых корпусах. Монтаж переключателей произво-

дится на монтажную DIN-рейку шириной 35 мм. Предусмотрены одно, двух, трех и четырехполюсное исполнения. Тех-

нические характеристики приведены в таблице.

Работа переключателей

Переключатели подключаются к электрической сети переменного тока 230/400 В, в соответствии со схемой под-

ключения, в зависимости от исполнения (рис.2). Управление коммутацией вводов осуществляется рукояткой на пе-

редней панели. Коммутация происходит по схеме I-0-II. Среднее положение рукоятки фиксирует нулевое

(разомкнутое) положение контактов.

ВНИМАНИЕ! Коммутация переключателей ПОД НАГРУЗКОЙ НЕ ДОПУСКАЕТСЯ!

МР ПС V05.04.22

Таблица

 Максимальный рабочий ток 40 А

 Максимальное сечение присоединяемых проводников 16 мм

 Номинальное рабочее напряжение АС230/400 В

 Клеммы с защитой от неправильного подключения проводов

Параметр Ед.изм. РП-1, РП-2, РП-3, РП-4

Номинальное рабочее напряжение U

В AC230/400

Максимальный рабочий ток АС1 I

А 40

Максимальный рабочий ток АС3 I

А 14

Номинальная частота тока сети Гц 50/60

Напряжение постоянного тока на один полюс, не более В 48

Электрическая износостойкость, не менее циклов 10000

Механическая износостойкость, не менее циклов 30000

Число полюсов, по исполнениям шт. 1, 2, 4

Потребляемая мощность, не более ВА 0

Диапазон рабочих температур °C -40...+50

Температура хранения °C -40...+70

Степень защиты по клеммам в соответствии с ГОСТ 14254-96 IP20

Степень загрязнения в соответствии с ГОСТ 9920-89 2

Максимальное сечение провода, присоединяемого к зажимам мм² 16

Относительная влажность воздуха % до 80 (при 25 °C)

Режим работы круглосуточный

Рабочее положение в пространстве произвольное

Масса одного полюса, не более кг 0,052

Наличие драгоценных металлов (серебро), на полюс г 0,1...0,4

Технические характеристики

Комплект поставки

Переключатель - 1 шт.

Пример записи для заказа:

Переключатель модульный реверсивный

РП-1-40

Где: РП - название изделия

1 - количество полюсов

40 - максимальный ток нагрузки

Код для заказа (EAN-13)

наименование артикул

РП-1-40 4680019912233

РП-2-40 4680019912240

РП-3-40 4680019912677

РП-4-40 4680019912257
