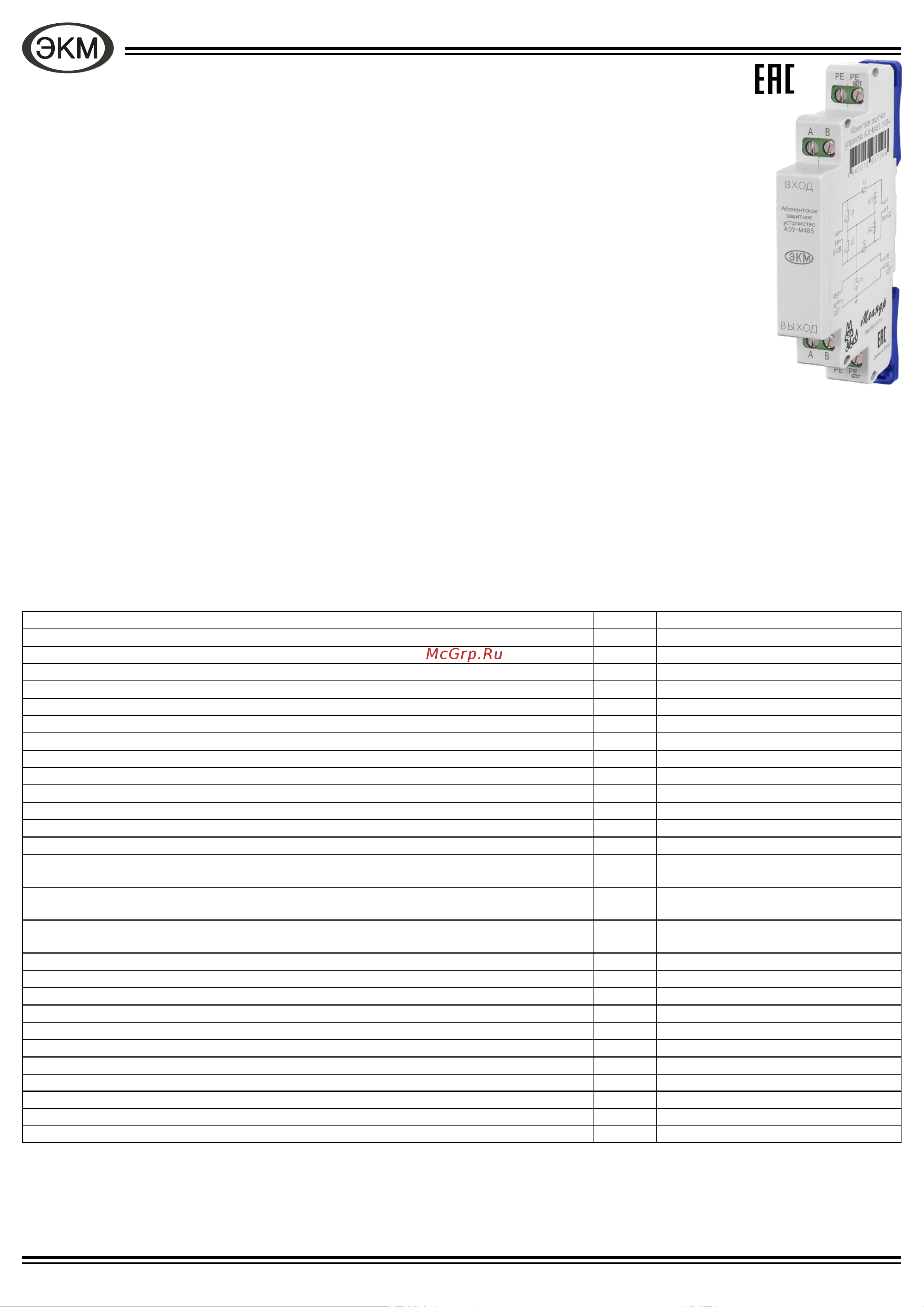

Меандр АЗУ-М485 Паспорт онлайн

Устройство защиты абонентский линий АЗУ-М485 предназначено для защиты оборудования распределён-

ных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), высокоскоростных цифровых ин-

терфейсов передачи данных, цифровых абонентских линий, сигнальных линий систем управления и измерения

и др. со скоростями передачи данных до 10 Мбит/с от импульсных перенапряжений (грозовых, электростатиче-

ских разрядов и др.). Технические характеристики приведены в таблице.

рис. 1.

Устройство защиты от импульсных перенапряжений типа АЗУ-М485 является прибором многократного действия и рассчита-

но на пропускание импульсных токов большой величины, возникающих при прямом ударе молнии в систему внешней молниезащи-

ты объекта.

Устройство АЗУ-М485 рекомендуется размещать возле защищаемого оборудования.

Подключение устройств АЗУ-М485 к шине заземления осуществляется с помощью проводника сечением 1.5-2.5мм². Зазем-

ляющий проводник должен иметь по возможности наименьшую длину. Схема подключения показана на рис. 2.

Подключение устройства осуществляется только специально подготовленным квалифицированным персоналом.

Максимальный рабочий ток мА 400

Максимальный разрядный ток (8/20), Imax кА 2.5

Время срабатывания, tA нс <30

Скорость передачи данных Мбит/c 10

Вносимое сопротивление на линию Ом 20

Паразитная ёмкость, С, не более пФ 300

Потребляемая мощность, не более ВА 2

Диапазон рабочих температур (по исполнениям) °C -25…+55 (УХЛ4) / -40…+55 (УХЛ2)

Температура хранения °C -40 - +70

Помехоустойчивость от пачек импульсов в соответствии с

вания конденсата)

Степень защиты по корпусу / по клеммам в соответствии с ГОСТ 14254-96 IP40 / IP20

Степень загрязнения в соответствии с ГОСТ 9920-89 2

Монтаж DIN-рейка 35 мм или винтами М4

Сечение присоединяемых проводников мм² 0.25-2.5

Материал корпуса ABS, V0

Цвет корпуса светло-серый, RAL7035

Относительная влажность воздуха % до 80 (при 25 °C)

Режим работы круглосуточный

ТУ 3428-008-31928807-2015

Таблица
