ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812) 410-17-22 www.meandr.ru info@meandr.ru

Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

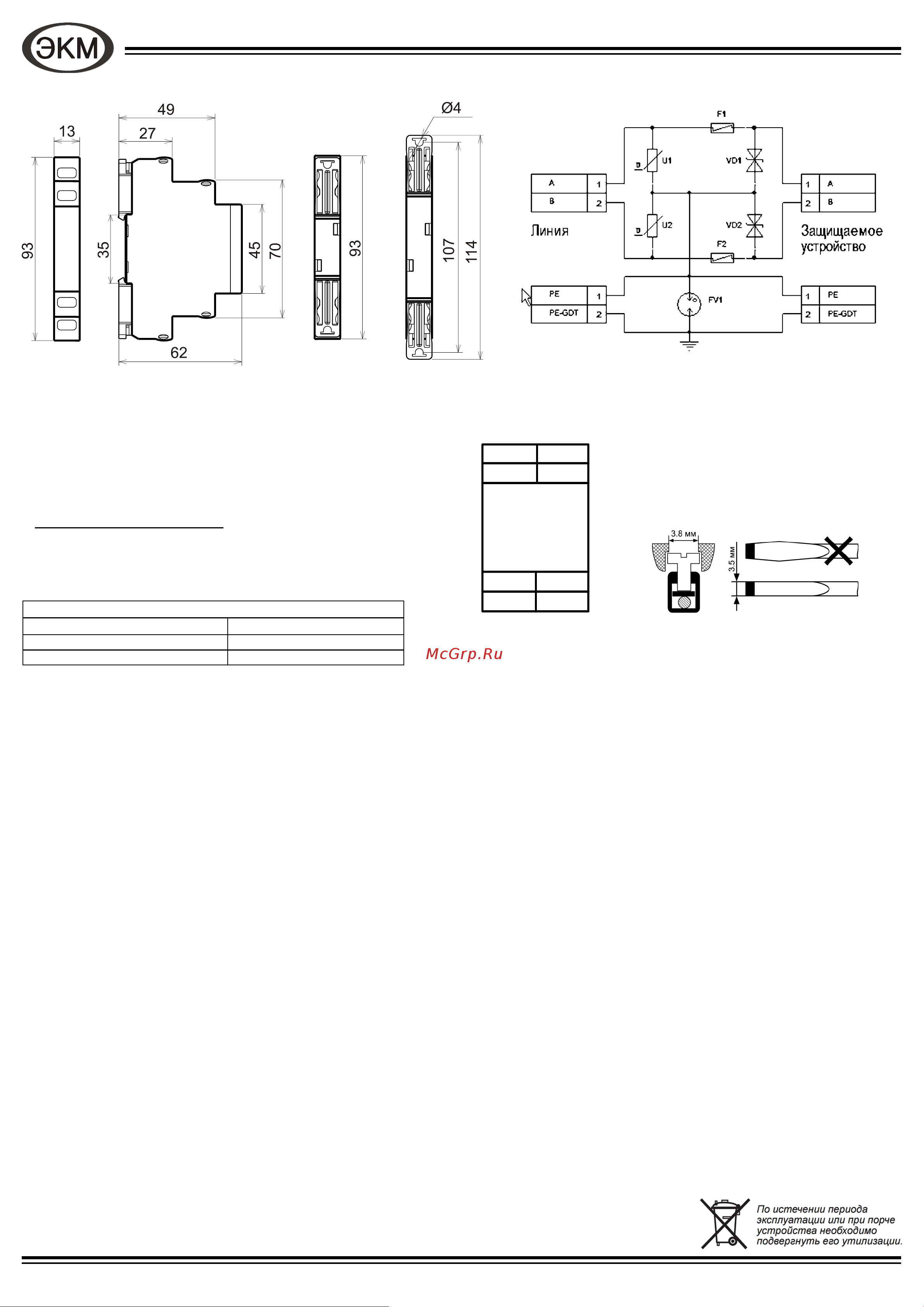

Рис. 1.

Габаритные размеры и принципиальная схема

Код для заказа (EAN-13)

наименование артикул

АЗУ-М485 УХЛ4

4640016937066

АЗУ-М485 УХЛ2

4640016937073

Схема подключения

Рис. 2

Пример записи для заказа:

Устройство АЗУ-М485 УХЛ4

Где: АЗУ-М485 - название изделия,

УХЛ4 - климатическое исполнение.

Комплект поставки

1. Устройство АЗУ-М485 - 1 шт.

2. Паспорт - 1 экз.

3. Коробка - 1 шт.

РЕ РЕ GDT

РЕ GDT

А В

ВХОД

ВЫХОД

РЕ

Важно!

Момент затяжки винтового соединения

должен составлять 0,4 Нм.

Следует использовать отвертку

0,6*3,5мм

Производитель оставляет за собой право вносить изменения в названия, конструкцию, комплектацию и внешний вид, не ухудшая

при этом функциональные характеристики изделия.

Не содержит драгоценные металлы

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок изделия 24 месяца с момента передачи его потребителю (продажи). Если дату передачи установить невоз-

можно, срок исчисляется с даты изготовления (указывается на упаковке).

Отметку о приёмке контролёр ОТК проставляет на корпусе изделия в виде уникального идентификационного кода. Претензии

не принимаются при нарушении условий эксплуатации, при механических и термических повреждениях корпуса изделия (или нару-

шении целостности контрольной наклейки при её наличии).

Выездное гарантийное обслуживание не осуществляется.

Дата продажи ____________________________________________________

(заполняется потребителем при оформлении претензии)
