Меандр ФР-31 Паспорт онлайн

ЗАО"МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812) 410-17-22 www.meandr.ru info@meandr.ru

Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

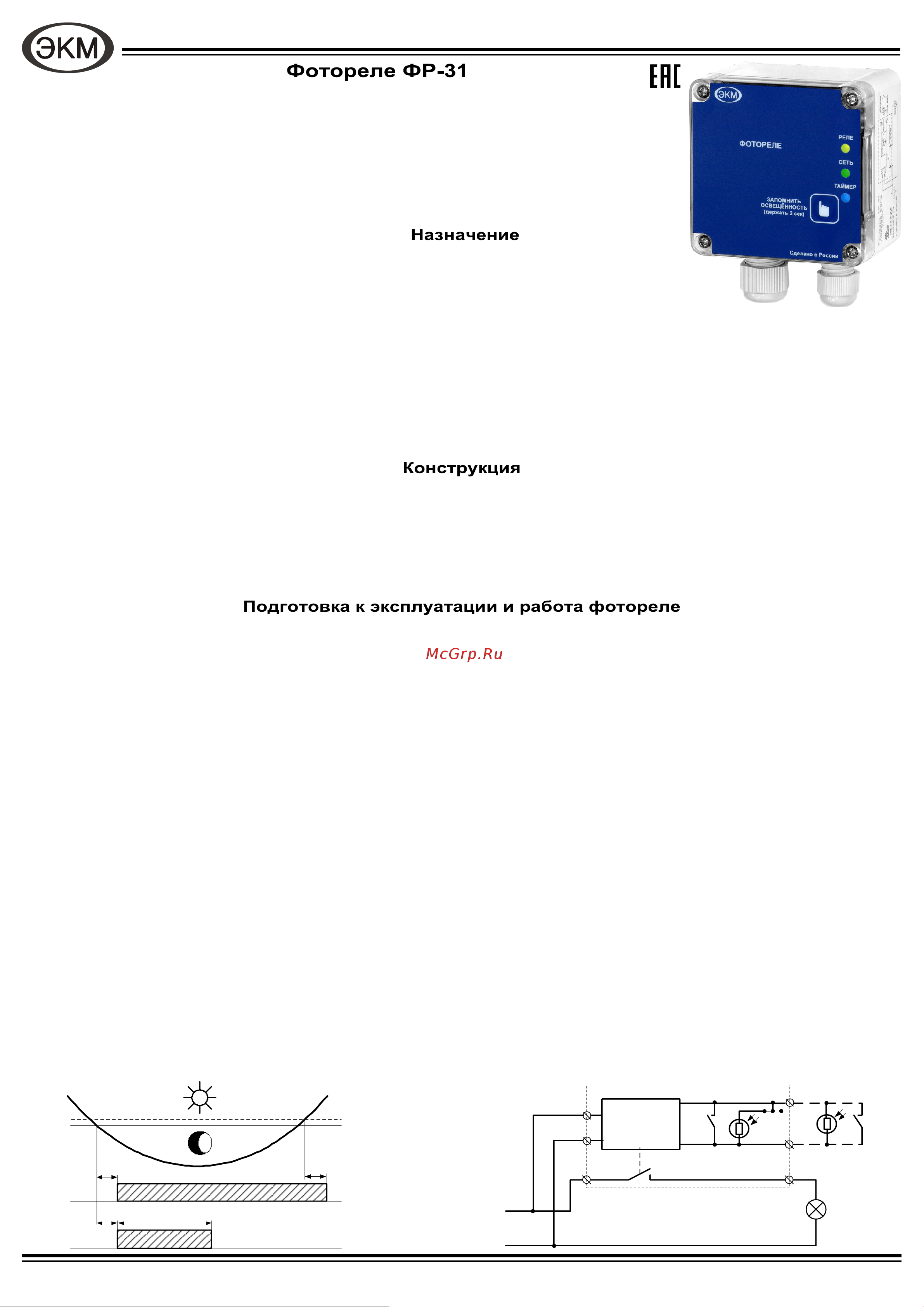

Фотореле ФР-31 (далее – реле) предназначено для автоматического включения и отключения освеще-

ния улиц, витрин магазинов, торговых залов, реклам, автостоянок и т.п. Контроль освещённости осуществля-

ется встроенным фоторезистором или выносным фотодатчиком ФД-3-1.

Внимание! Выносной фотодатчик ФД-3-1 в комплект поставки реле не входит.

Реле, кроме обычного режима управления, имеет ещё режим "умного отключения" ("smart off"). В этом

режиме потребитель может сам задать время включённого освещения или рекламы после наступления сумерек в интервале от 30 минут до 7 часов.

- Управление системой автоматического полива. Фотореле включает полив и через заданное время выключает его без участия человека

(например на даче при отсутствии человека). С помощью фотореле ФР-31 можно управлять уличным, лестничным освещением, включать подогрев

теплиц, световую рекламу, блокировать электрозамки на ночь и т.д. Использование режима "умного отключения" (smart off) позволяет продлевать

«световой день» на птицефермах, в теплицах и т.д.

Реле выпускаются в герметичном пластмассовом корпусе. В нижней части корпуса расположены гермовводы для проводов питания и комму-

тируемой цепи. Крепление реле осуществляется на ровную поверхность. Для установки реле на ровную поверхность, необходимо снять лицевую

крышку, через отверстия расположенных по углам корпуса прикрепить корпус четырьмя винтами М4 или саморезами. Конструкция клемм питания

обеспечивает надёжный зажим проводов сечением до 1.5мм

2

. Конструкция клемм коммутируемой цепи обеспечивает надёжный зажим проводов

сечением до 3.31мм

.

Проверить правильность установки перемычки «JP» подключения фотодатчика. Работа с внутренним или выносным датчиком выбирается

установкой перемычки на соответствующие контакты, контакты 1-2 - датчик внутренний, контакты 2-3 - датчик выносной.

При монтаже реле с внутренним фотодатчиком или установке внешнего фотодатчика необходимо исключить попадание света от коммутиру-

емого источника на фотодатчик. Размещение реле следует производить таким образом, чтобы исключить возможность загрязнения окна фотопри-

ёмника.

Внимание! Запрещается производить какие-либо работы с фотореле, находящимся под током.

Выносной фотодатчик подключается к клеммам «Т1», «Т2». Напряжение питания подключается к клеммам «А1» и «А2».

Удалить лицевую крышку отвинтив 4 винта по углам корпуса и установить указатель переключателя «tзад» в положение 5с, а указатель пе-

реключателя времени встроенного таймера «tоткл» в положение «∞».

Выбрать время суток, соответствующее включению источника света. Подать напряжение питания на фотореле, при этом должен включиться

с периодом 0.1с. Задержка времени отключения реле, устанавливается переключателем «tоткл». Задержка времени отключения предназначена

для экономии электроэнергии. При отсчёте времени задержки «tоткл», период частоты включения синего индикатора «ТАЙМЕР» равен 2с. При

установке переключателя в положение «∞» отсчёт времени задержки отключения не происходит. Диаграмма работы реле показана на рис. 1.

Конструкцией реле предусмотрена функция дистанционной настройки. Выносная кнопка подключается к клеммам «Т1» и «Т2». Максималь-

ная длина линии управления до 50метров.

По желанию заказчика, возможна поставка выносного фотодатчика ФД-3-1. Выносная кнопка подключается параллельно с датчиком к клем-

мам «Т1» и «Т2». Схемы подключения показаны на рис. 2.

Датчик ФД-3-1: Спектральны й пик при длине волны - 590нм, сопротивление (освещённость 10лк) - 50...140кОм, темновое сопротивление

- 20МОм, время отклика - 20мс, время восстановления - 30мс, диапазон рабочих температур - (-40…+60°С), степень защиты - IP65. Отпускаемая

производителем длина кабеля датчика ФД-3-1 = 1 метр, максимальная возможная длинна кабеля (наращивается потребителем) 30м с применением
